LTM4611

超低入力電圧の15A DC/DC µModule レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$22.90
特長
  • スイッチモード電源
  • 入力電圧範囲: 1.5V~5.5V
  • 15Aの DC 出力電流
  • 出力電圧範囲: 0.8V~5V
  • 全DC出力誤差:±1.5%
  • 差動リモートセンスによる高精度レギュレーション
  • 電流モード制御/高速過渡応答
  • 過電流フォールドバックによる保護
  • 複数のLTM4611の並列接続による電流分担
  • 周波数同期
  • パルススキップ動作またはBurst Mode®動作を選択可能
  • ソフトスタート/電圧トラッキング
  • 効率:最大94%
  • 出力過電圧保護
  • 小型15mm × 15mm × 4.32mm LGA パッケージ
製品概要
show more Icon

LTM4611 は、非常に低電圧の入力電源で動作可能な、高集積の15A出力、スイッチモード DC/DC降圧コンバータ電源で、降圧スイッチング・コントローラ、パワーFET、インダクタ、ループ補償部品をパッケージに搭載しています。LTM4611は 1.5V~5.5Vの入力電圧で動作し、高効率で最大15A の連続電流を供給します。出力電圧は、抵抗を使用して0.8V~5Vの範囲で設定されます。必要なのは、数個の入力および出力コンデンサのみです。

高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく、入力および負荷の変動に対する高速過渡応答が可能です。このデバイスは周波数同期、マルチフェーズ/電流分担動作、Burst Mode動作、電源レールのシーケンス制御のための出力電圧トラッキングをサポートしています。

LTM4611 は熱特性が改善された15mm × 15mm × 4.32mm LGAパッケージで供給され、鉛フリーで、RoHSに準拠しています。


アプリケーション

  • テレコム・サーバやネットワーク機器
  • ストレージ・カードやATCA カード
  • 汎用ポイントオブロード・レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$22.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

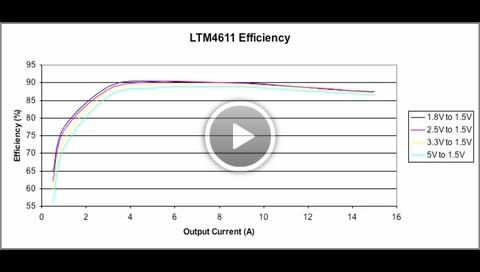

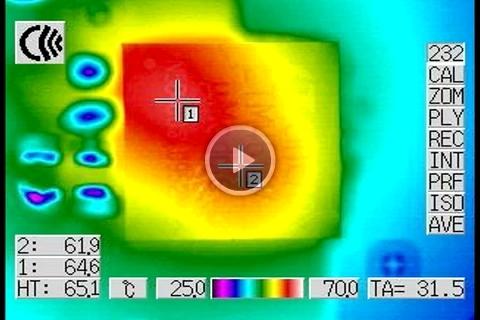

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4611EV#PBF
  • HTML
  • HTML
LTM4611IV#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

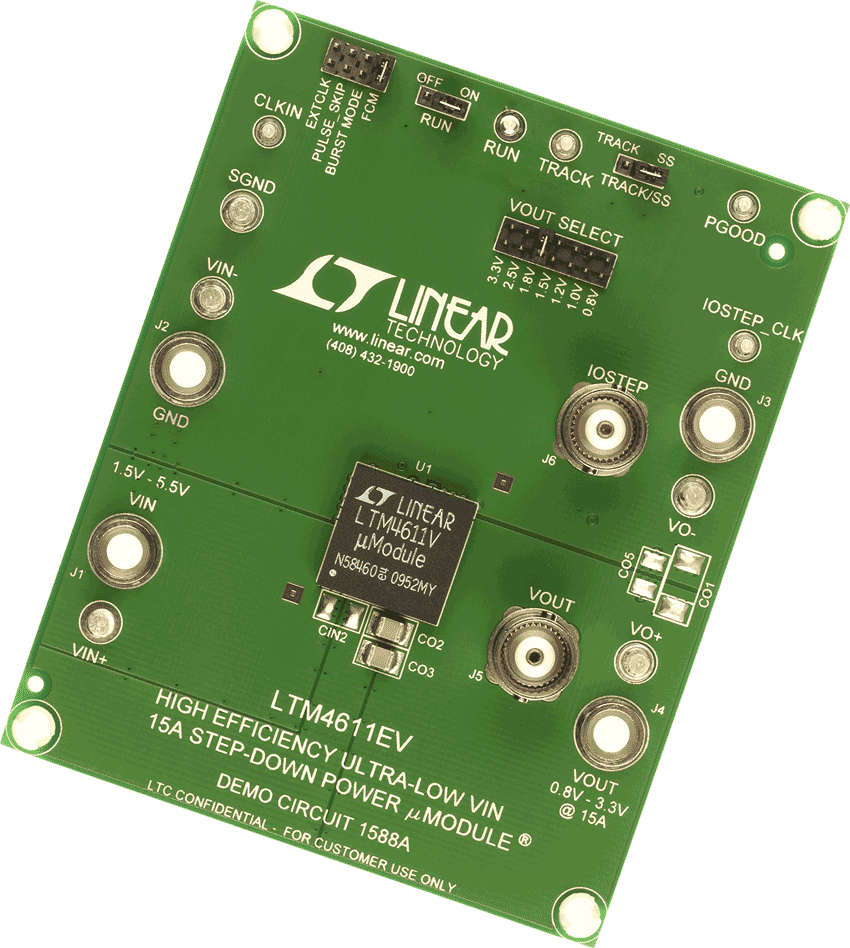

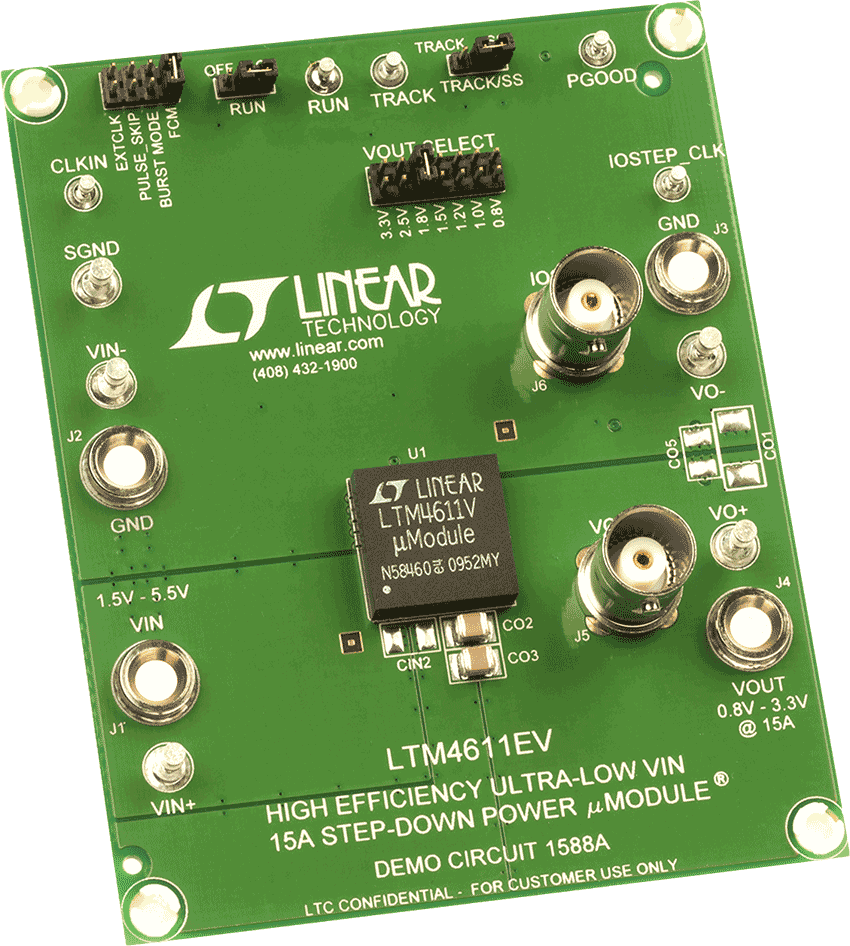

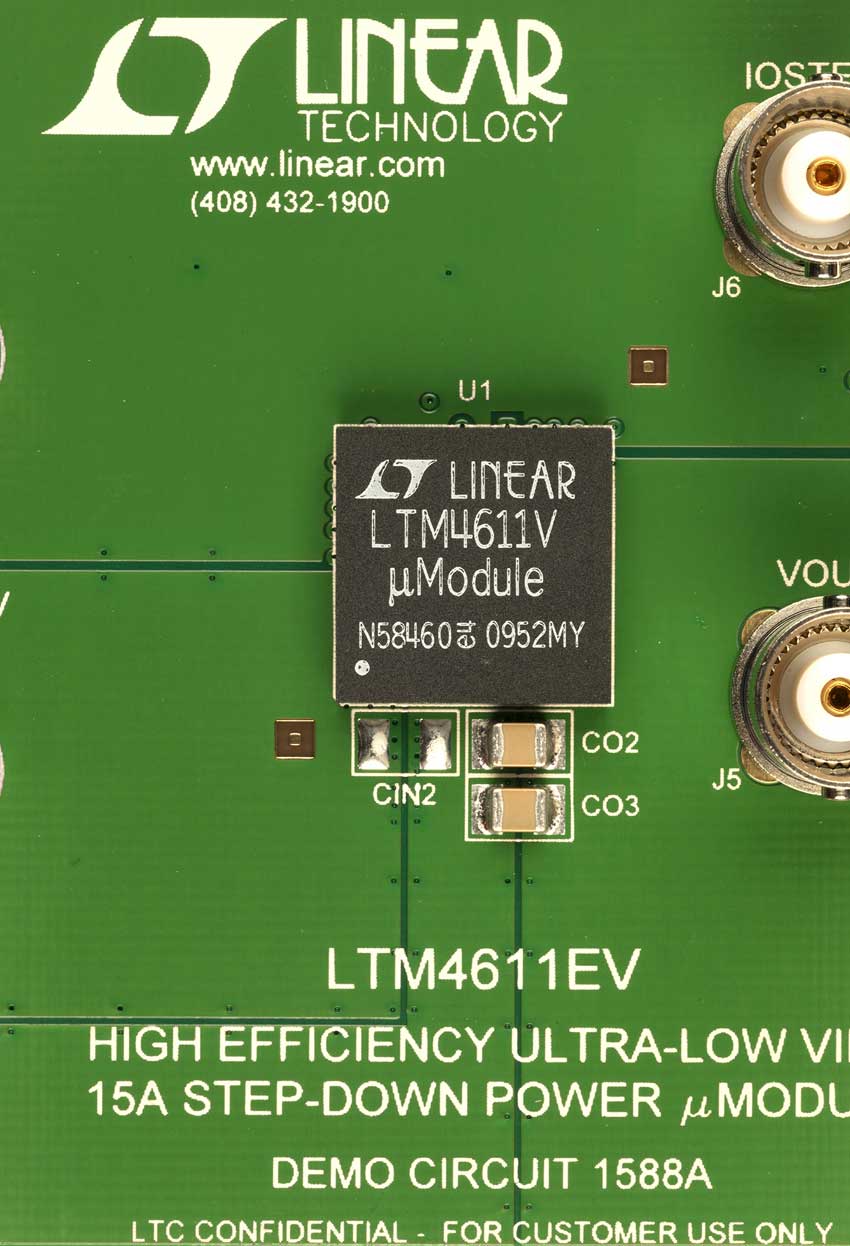

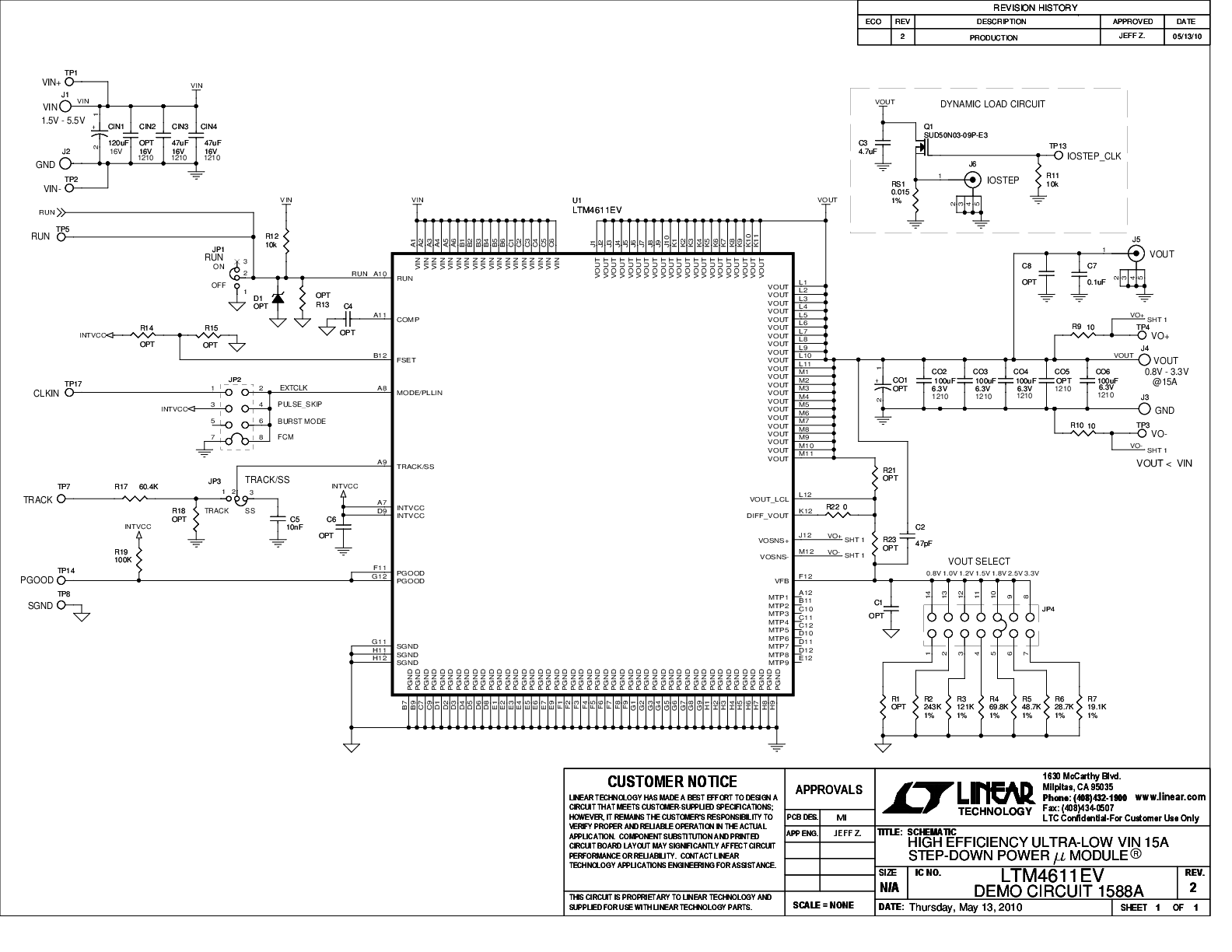

DC1588A
