LTM4603HV

製造中

PLL、出力トラッキングおよびマージニングを備えた6A、28V入力のDC/DC μModuleレギュレータ

製品モデル: 2
1Ku当たりの価格: 最低価格：$19.39

Viewing:

製品情報

完全なスイッチ・モード電源
広い入力電圧範囲：4.5V～28V
出力電流：標準6A（DC）、8A（ピーク値）
出力電圧範囲：0.6V～5V
出力電圧トラッキングおよびマージニング
リモート検出による高精度レギュレーション
標準動作周波数：1MHz
PLL周波数同期
1.5%のレギュレーション
電流フォールドバック保護（起動時はディスエーブル）
LTM4601/LTM4601HV/LTM4603とピン互換
超高速トランジェント応答
電流モード制御

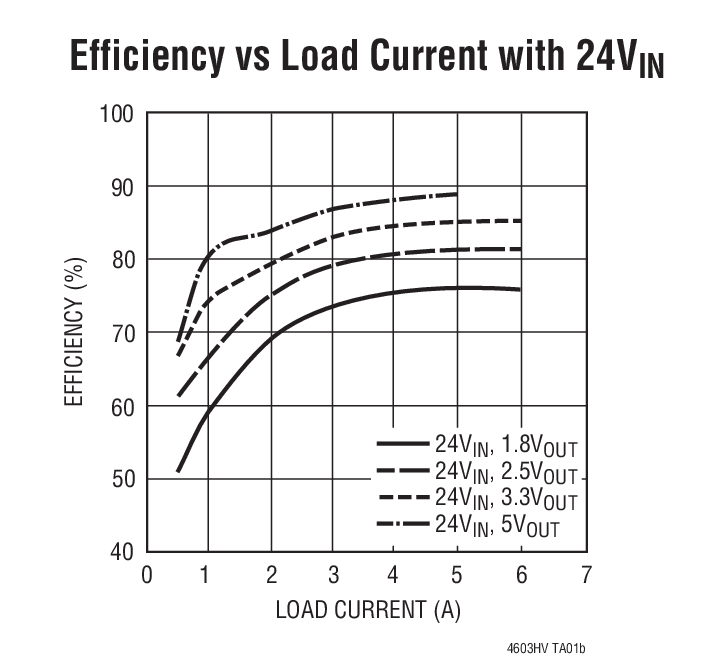

5V入力、3.3V出力時の効率：最大93%
プログラム可能なソフトスタート
出力過電圧保護
金仕上げパッド（e4）を備えたRoHS準拠のパッケージ

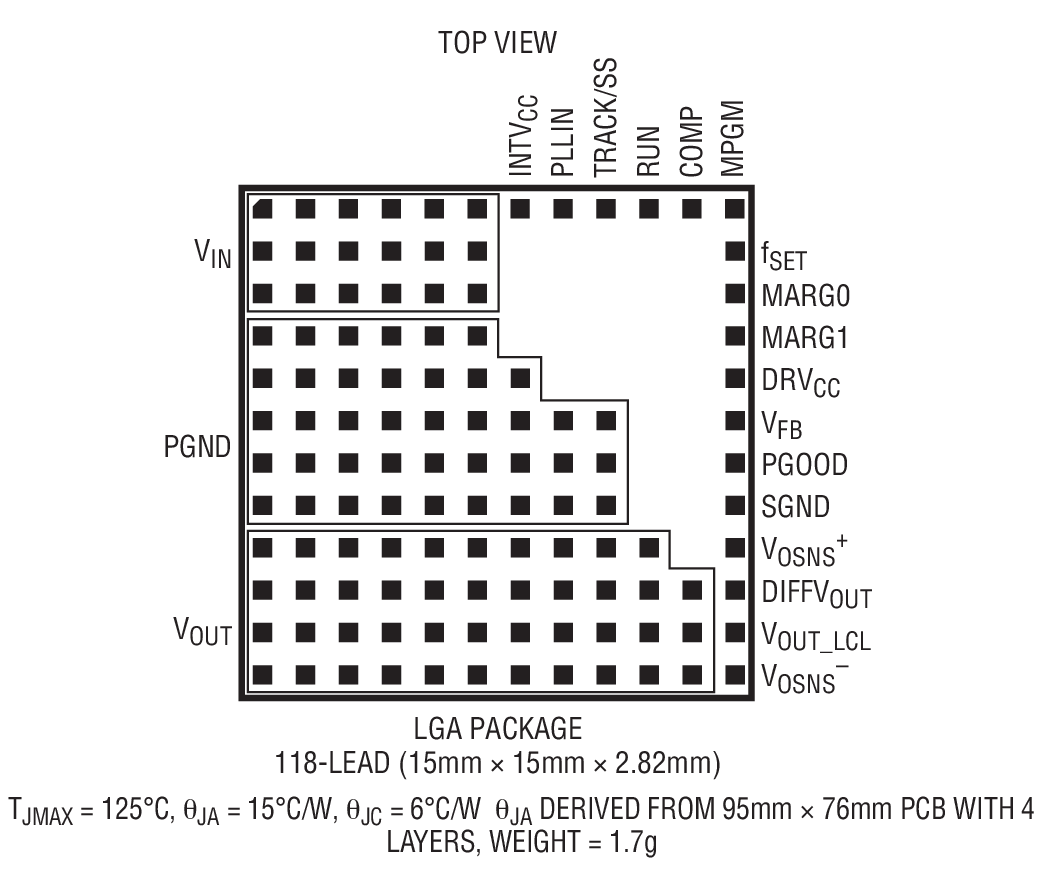

実装面積が小さく、高さの低い（15mm×15mm×2.82mm）表面実装LGAパッケージ

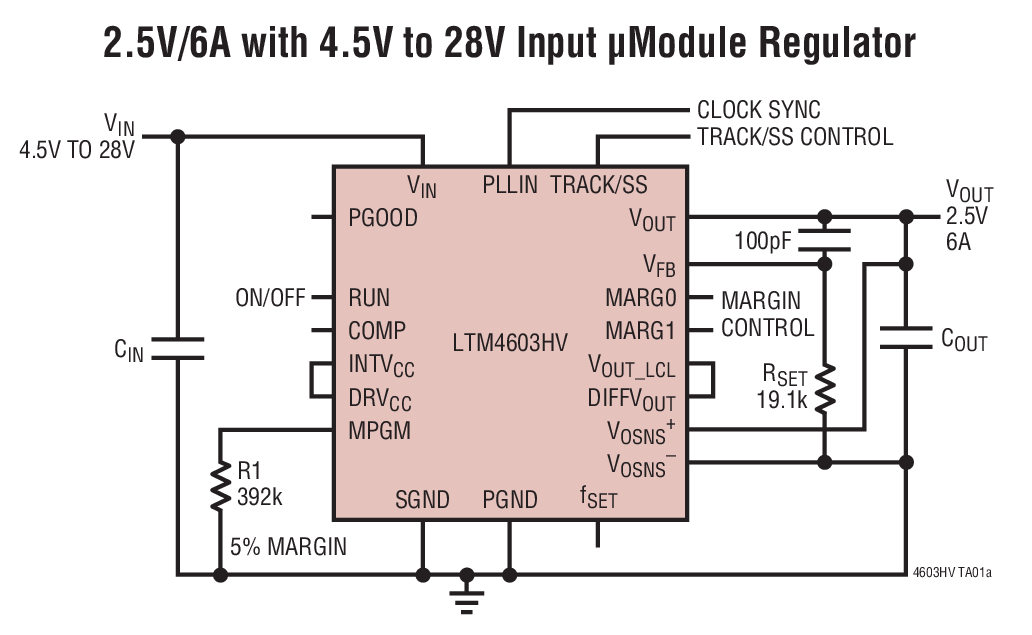

LTM4603HVは完全な6A降圧スイッチ・モードDC/DC電源で、スイッチング・コントローラ、MOSFET、インダクタ、およびすべての支持部品がパッケージ内に実装されています。このμModule^™レギュレータは、15mm × 15mm × 2.82mmの小型表面実装LGAパッケージに収容されています。LTM4603HVは4.5V～28Vの入力電圧範囲で動作し、0.6V～5Vの出力電圧範囲だけでなく、出力電圧のトラッキングとマージニングもサポートしています。高効率設計により、6Aの連続電流（8Aのピーク電流）を供給します。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。

高さの低い（2.82mm）軽量（1.7g）パッケージなので、プリント回路基板裏面の未使用スペースへの実装が容易で、高密度のポイントオブロード・レギュレーションが可能です。このμModuleレギュレータは外部クロックと同期可能なので、望ましくない周波数の高調波を低減できます。また、PolyPhase^®動作により、大きな負荷電流を供給できます。

高いスイッチング周波数と適応型オン時間電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答を実現します。内蔵のリモート検出アンプを使用して、負荷電流と関係なく出力電圧を高精度で安定化することができます。

アプリケーション

通信機器およびネットワーク機器
サーバ
産業用機器
ポイントオブロード・レギュレーション

製品モデル: 2
1Ku当たりの価格: 最低価格：$19.39

ドキュメント

データシート 2

LTM4603HV: 6A, 28VIN DC/DC μModule (Power Module) with PLL, Output Tracking and Margining Data Sheet 06/27/2014

LTM4603HV: PLL、出力トラッキングおよびマージニングを備えた6A、28V入力のDC/DC μModuleレギュレータデータシート 09/26/2014

ユーザ・ガイド 1

DC1083A-B Demo Manual 08/30/2011

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTM4603HVEV#PBF	118-Lead LGA (15mm x 15mm x 2.82mm)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTM4603HVIV#PBF	118-Lead LGA (15mm x 15mm x 2.82mm)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

7 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM4603HVEV#PBF	製造中
LTM4603HVIV#PBF	製造中
2 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM4603HVEV#PBF	製造中
LTM4603HVIV#PBF	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
パワー・システム・マネージメント（PSM）＆シーケンサ 1
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ
発振器 1
LTC6909	製造中	スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
保護スイッチ＆コントローラ 1
LTC4364	新規設計に推奨	理想ダイオードを備えたサージ・ストッパー

製品モデル	製品ライフサイクル	詳細
LTC2974	新規設計に推奨	正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
LTC4364	新規設計に推奨	理想ダイオードを備えたサージ・ストッパー
LTC2960	新規設計に推奨	36Vナノ電流2入力電圧モニタ

ツールおよびシミュレーション

LTspice 1

LTM4603HV Demo Circuit - 6A 28Vin Step-Down uModule (20V to 1.8V @ 6A)

下記製品はLTspiceで使用することが出来ます。:

LTM4603
LTM4603-1
LTM4603HV

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTM4603HVEV Demo Board

今すぐ購入詳細を表示

製品詳細

Demonstration circuit DC1083A-B features the LTM4603HV, the high efficiency, high density step-down μModule^® regulator. The input voltage range is from 4.5V to 28V. The output voltage is jumper programmable from 0.6V to 5V. The rated load current is 6A, while derating is necessary for certain V_IN, V_OUT, and thermal conditions. Applying an external clock signal to the PLLIN pin forces the μModule regulator to operate at the same frequency.

資料

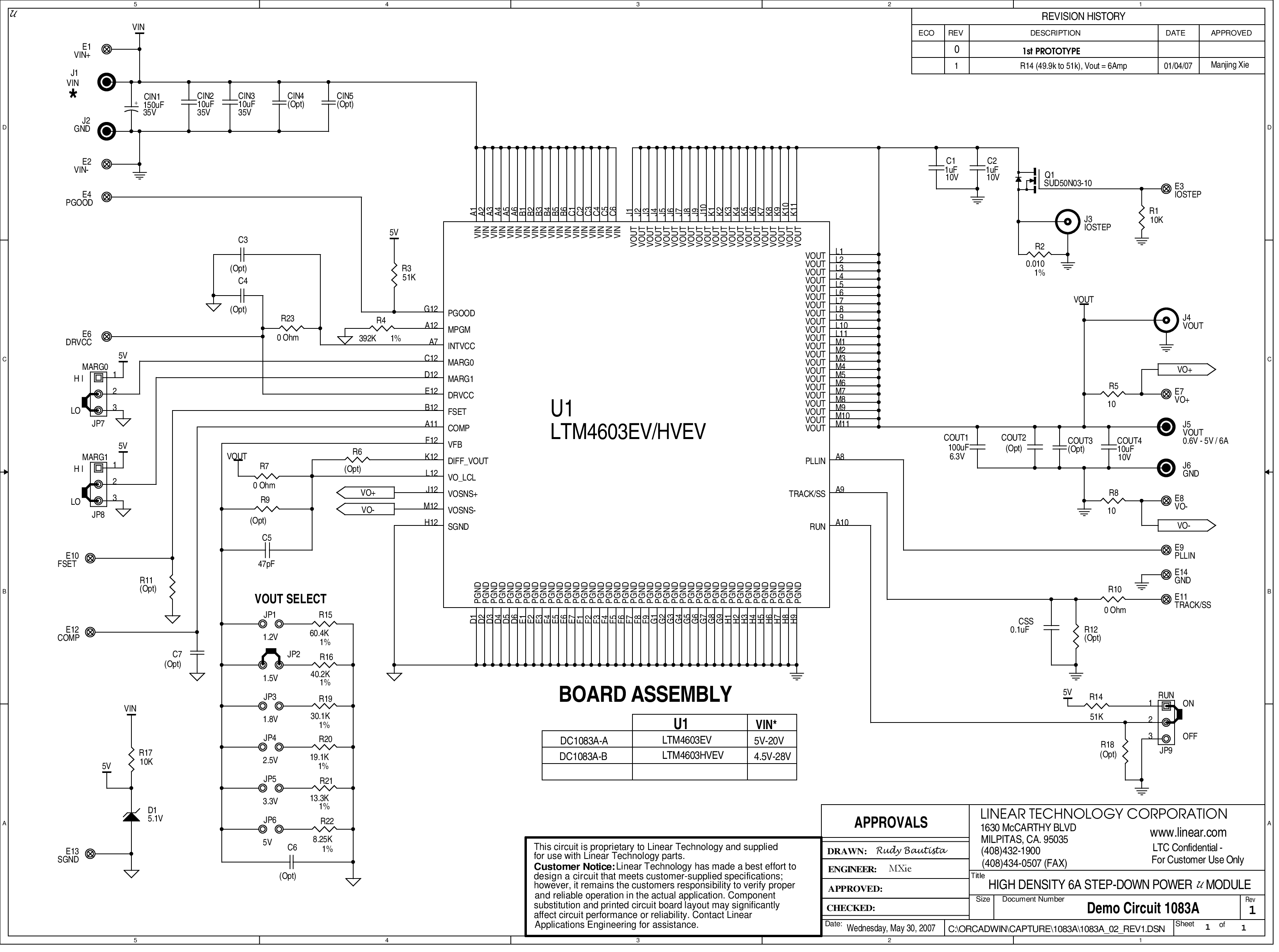

DC1083A-B - Schematic
2014/06/26

DC1083A-B Demo Manual
2011/08/30

DC1083A-B Design Files
2010/06/15
