LTM4602HV

6A、28VIN 高効率DC/DC μModule

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.16
特長
  • 完全なスイッチモード電源
  • 広い入力電圧範囲:4.5V~28V
  • 標準6AのDC出力電流、8Aのピーク出力電流
  • 出力電圧:0.6V~5V
  • 1.5%の出力電圧レギュレーション
  • 超高速過渡応答
  • 並列接続されたμModuleDC/DCコンバータ
  • 電流モード制御
  • LTM4600およびLTM4602とピン互換
  • 最大92%の効率
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • オプションの短絡シャットダウン・タイマ
  • 金仕上げパッド付き鉛フリー (e4) RoHS 準拠パッケージ
  • 実装面積が小さく、高さの低い(15mm×15mm×2.8mm)LGAパッケージ
製品概要
show more Icon

LTM4602HVは、最大28Vの入力電圧で動作する完全な6A、DC/DC降圧電源で、スイッチング・コントローラ、パワーFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM4602HVは4.5V~28Vの入力電圧範囲で動作し、0.6V~5Vの出力電圧を1本の抵抗で設定できます。このような高効率設計により、6Aの連続電流(ピーク電流は8A)を供給し、ヒートシンクやエアフローなしで電源仕様を満たすことができます。また、大型の入出力コンデンサを使用するだけで設計を完成させることができます。

パッケージの高さが低く(2.8mm)、PCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード・レギュレーションが可能です。高いスイッチング周波数とアダプティブ・オン時間電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対する高速過渡応答が可能です。フォールト保護機能には、無効化可能なシャットダウン・タイマを使用した過電圧および短絡保護などがあります。内蔵のソフトスタート・タイマは小型コンデンサで調整可能です。

LTM4602HVは熱特性が改善された高さの低い(2.8mm)小型(15mm×15mm)のオーバーモールドLGAパッケージで供給され、標準的な表面実装装置による自動アセンブリに適しています。入力電圧範囲4.5V~20Vのバージョンについては、LTM4602を参照してください。


アプリケーション

  • テレコムおよびネットワーク機器
  • サーバ
  • 産業用機器
  • ポイントオブロード・レギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4602HVEV#PBF
  • HTML
  • HTML
LTM4602HVIV#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4602HVEV#PBF

製造中

LTM4602HVIV#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4602HVEV#PBF

製造中

LTM4602HVIV#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

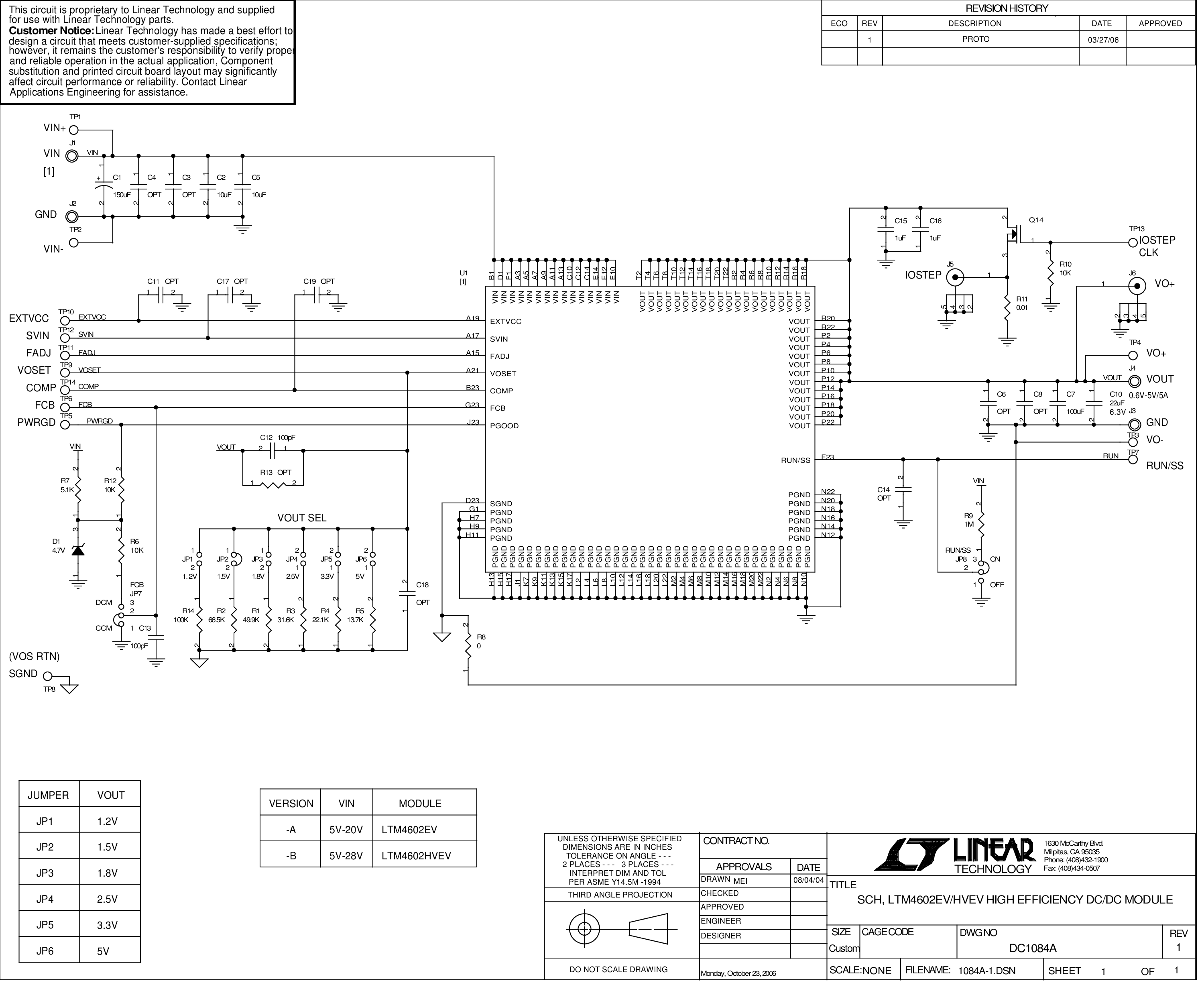

DC1084A-B

LTM4602HVEV | µModule Demo Board

zoom

DC1084A-B

LTM4602HVEV | µModule Demo Board

LTM4602HVEV | µModule Demo Board

製品の詳細

Demonstration circuit DC1084A-B features the LTM4602HV, the high efficiency, high density step-down μModule® regulator. The input voltage range is from 4.5V to 28V. The output voltage is jumper programmable from 0.6V to 5V, refer to the step-down ratio curve in the LTM4602HV data sheet. The rated load current is 6A, while derating is necessary for certain VIN, VOUT and thermal conditions.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
