製品概要
機能と利点
- 完全なスイッチ・モード電源
- 広い入力電圧範囲：4.5V～28V
- 出力電流：標準12A（DC）、14A（ピーク値）
- 出力電圧範囲：0.6V～5V
- 出力電圧トラッキングおよびマージニング
- 冗長実装パッドにより、半田接合強度が向上
- 複数のμModuleレギュレータを並列接続することにより、電流分担を実現
- 差動リモート検出による高精度レギュレーション
- PLL周波数同期
- 全DC誤差：±1.5%
- 電流フォールドバック保護（起動時はディスエーブル）
- SnPb仕上げまたはRoHS準拠の仕上げ
- 動作温度範囲：－55℃～125℃（LTM4601AHVMPV）
- 超高速（UltraFast™）トランジェント応答
- 5V入力、3.3V出力時の効率：最大95%
- プログラム可能なソフトスタート
- 出力過電圧保護
- 改善された（15mm × 15mm × 2.82mm）表面実装LGAパッケージと（15mm × 15mm × 3.42mm）BGAパッケージ
製品概要
LTM4601AHVは完全な12A降圧スイッチモードDC/DC電源で、スイッチング・コントローラ、MOSFET、インダクタ、およびすべての支持部品がパッケージ内に実装されています。このμModule®レギュレータは、小型の表面実装LGAパッケージまたはBGAパッケージ（LGA：15mm × 15mm × 2.82mm、BGA：15mm × 15mm × 3.42mm）に収容されています。LTM4601AHVのLGAおよびBGAパッケージは、冗長実装パッドによって半田接合強度を高めているので、温度サイクルに対する耐久性が向上しています。LTM4601AHVは4.5V～28Vの入力電圧範囲で動作し、0.6V～5Vの出力電圧範囲だけでなく、出力電圧のトラッキングとマージニングもサポートしています。高効率設計により、12Aの連続電流（14Aのピーク電流）を供給します。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。
高さの低い軽量パッケージなので、プリント回路基板裏面の未使用スペースへの実装が容易で、高密度のポイントオブロード・レギュレーションが可能です。このμModuleレギュレータは外部クロックと同期可能なので、望ましくない周波数の高調波を低減できます。また、PolyPhase®動作により、大きな負荷電流を供給できます。
内蔵の差動リモート検出アンプを使用して、負荷電流と関係なく出力電圧を高精度で安定化することができます。LTM4601AHVは、SnPbまたはRoHS準拠の端子仕上げで供給されます。
| LTM4601 | LTM4601A | LTM4601HV | LTM4601AHV | |
| Vin Max | 20V | 20V | 28V | 28V |
| On Board Remote Sense |
LTM4601 Yes LTM4601-1 No |
LTM4601A Yes LTM4601A-1 No |
Yes | Yes |
| Back Side Pads | 118 | 135 (for stronger solder joint stability) | 118 | 135 (for stronger solder joint stability) |
アプリケーション
- 通信機器、産業用機器、およびネットワーク機器
- 軍用システムおよび航空電子工学システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-

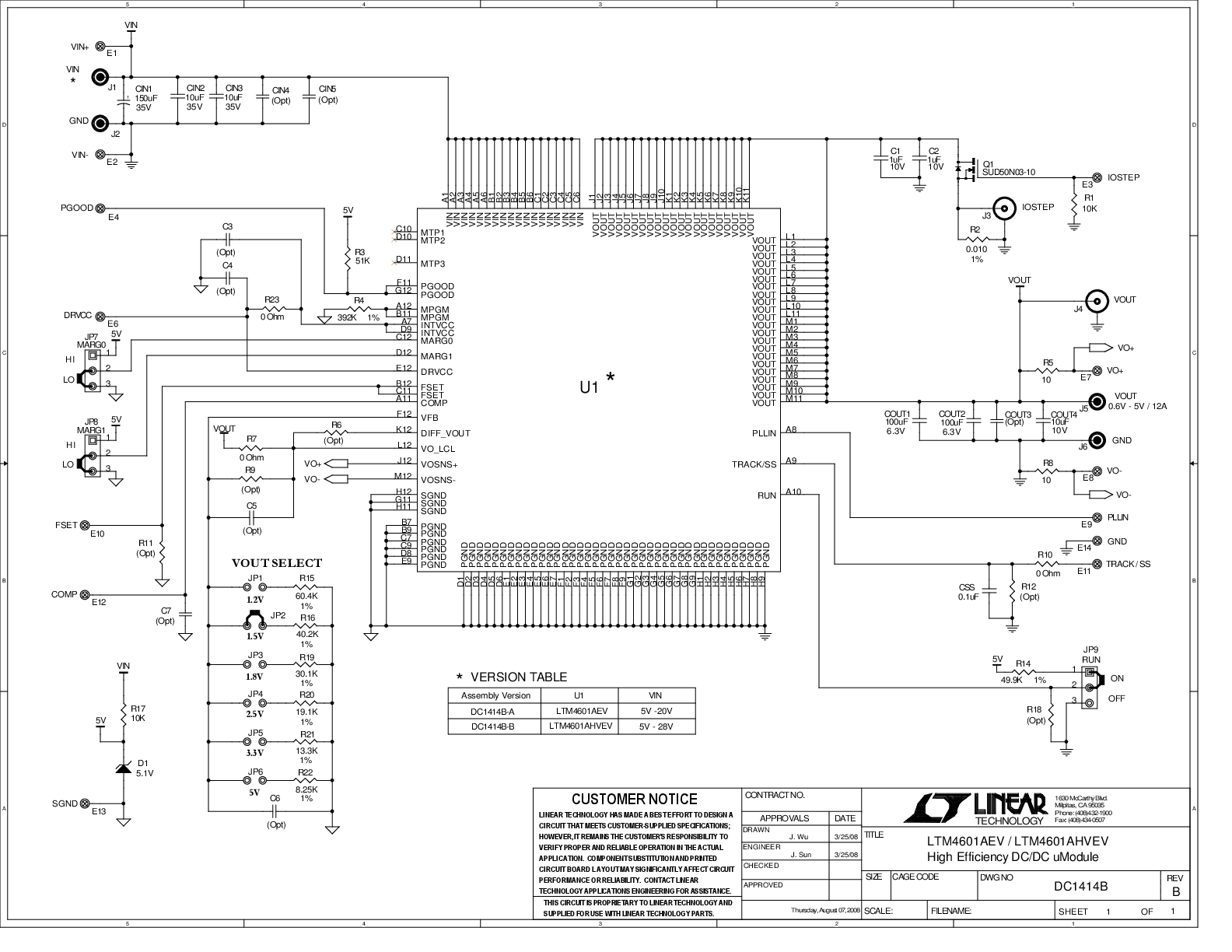

DC1414B - Demo Manual3/29/2011PDF1M
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4601
LTM4601-1
LTM4601A
LTM4601A-1
LTM4601AHV
LTM4601HV
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM4601AHVEV#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVEY#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVIV#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVIY | 材料宣誓書（MD） | 信頼性データ | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVIY#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVMPV#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVMPY | 材料宣誓書（MD） | 信頼性データ | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVMPY#PBF | 材料宣誓書（MD） | 信頼性データ | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
