LTM4601A

PLL、出力トラッキングおよびマージニングを備えた12A µModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$19.30
特長
  • 完全なスイッチ・モード電源
  • 広い入力電圧範囲:4.5V~20V
  • 出力電流:標準12A(DC)、14A(ピーク値)
  • 出力電圧範囲:0.6V~5V
  • 出力電圧トラッキングおよびマージニング
  • 冗長実装パッドにより、半田接合強度が向上
  • 複数のμModuleを並列接続することにより、電流分担を実現
  • 差動リモート検出による高精度レギュレーション(LTM4601Aのみ)
  • PLL周波数同期
  • 全DC誤差:±1.5%
  • 電流フォールドバック保護(起動時はディスエーブル)
  • SnPb仕上げまたはRoHS準拠の仕上げ
  • 超高速(UltraFast)トランジェント応答
  • 電流モード制御

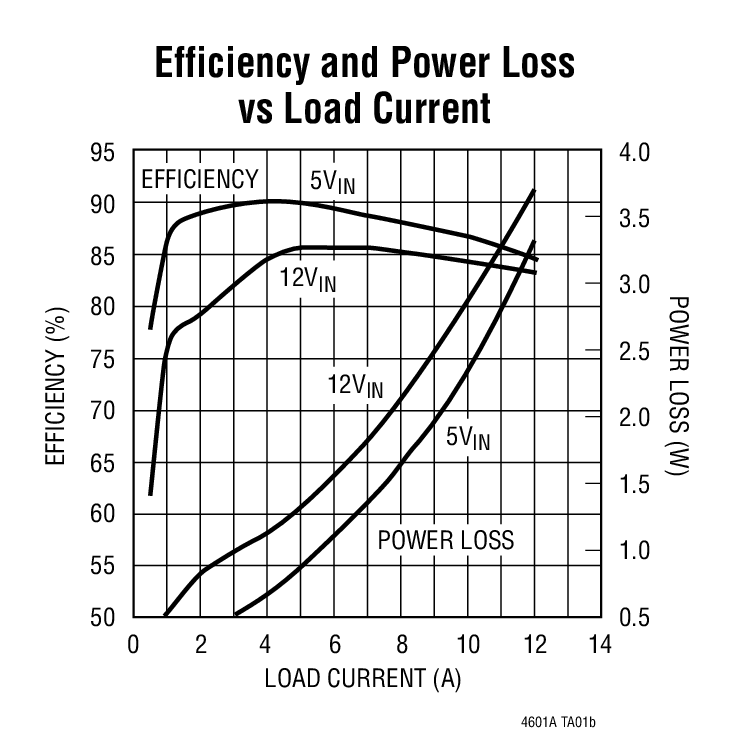

  • 5V入力、3.3V出力時の効率:最大95%
  • プログラム可能なソフトスタート
  • 出力過電圧保護

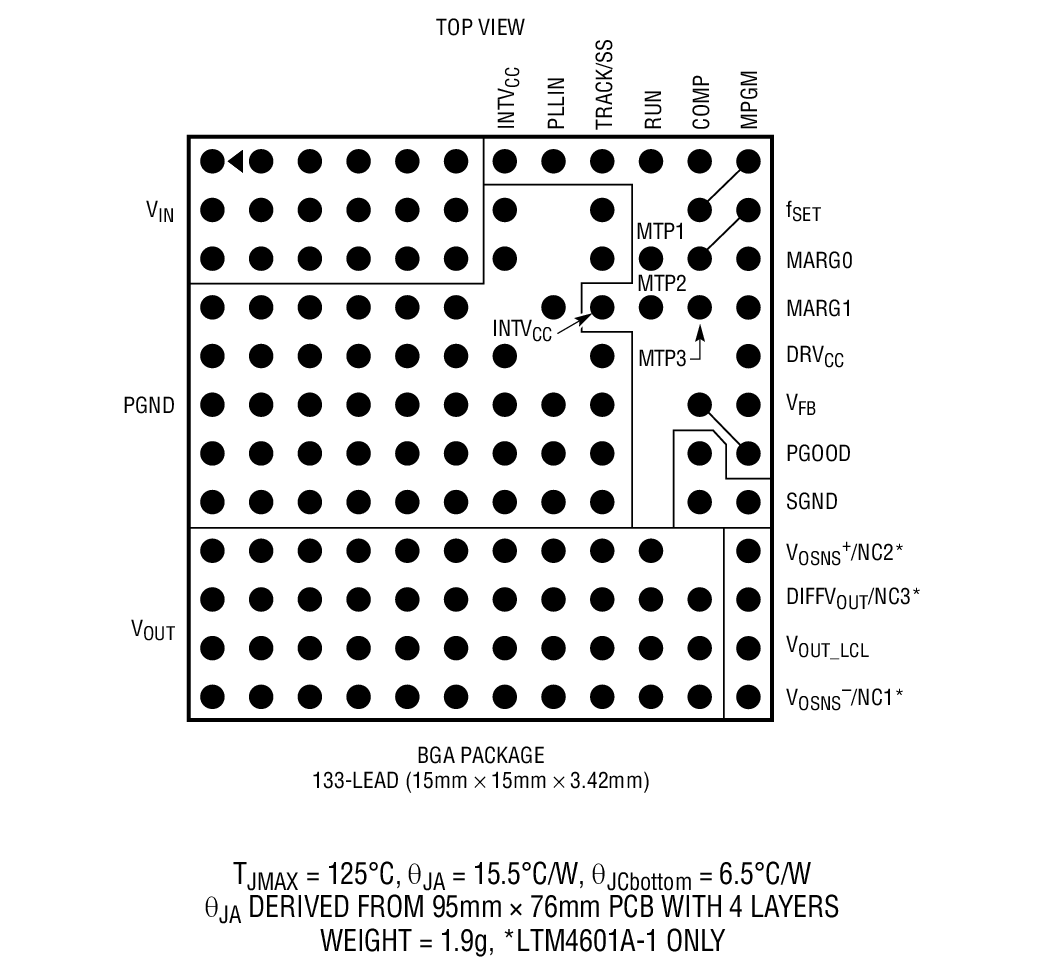

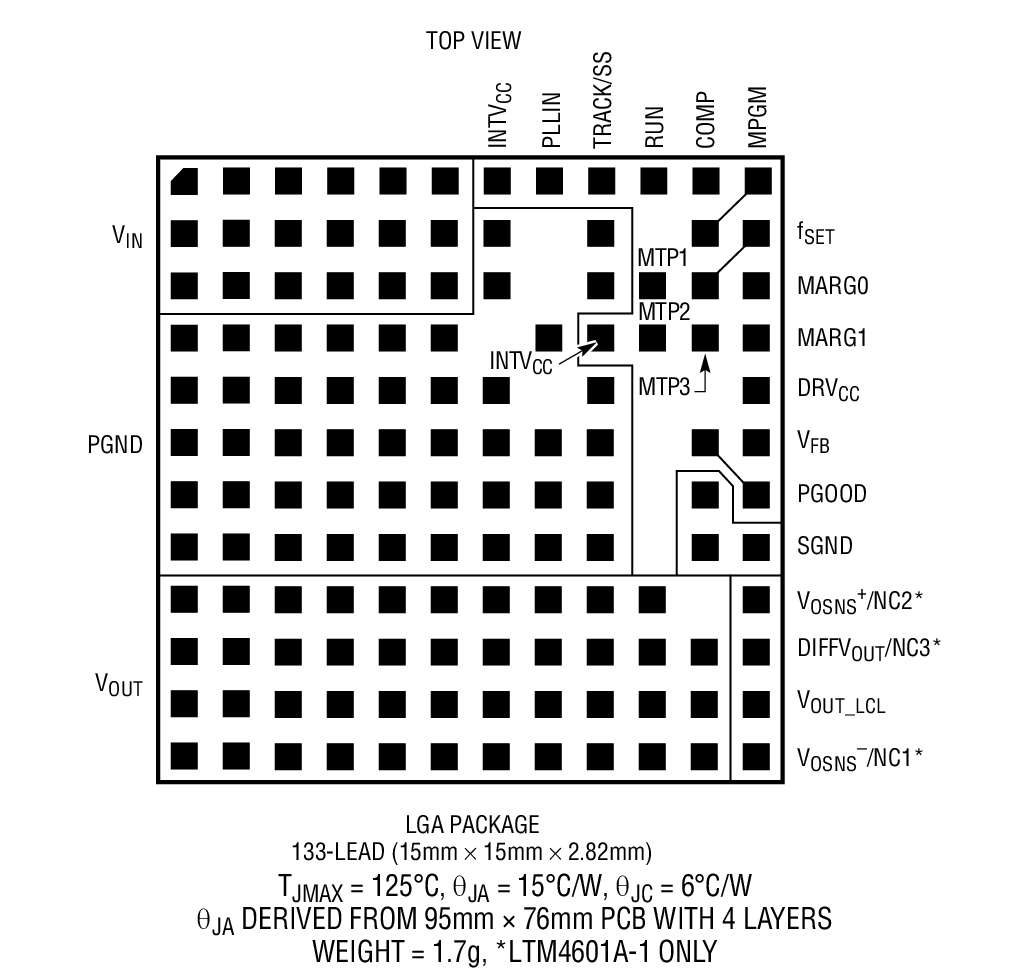

  • 改善された(15mm × 15mm × 2.82mm)表面実装LGAパッケージと(15mm × 15mm × 3.42mm)BGAパッケージ
製品概要
show more Icon

LTM4601Aは完全な12A降圧スイッチ・モードDC/DC電源で、スイッチング・コントローラ、MOSFET、インダクタ、ならびにすべてのサポート部品をパッケージに搭載しています。このμModule®レギュレータは、小型の表面実装LGAパッケージまたはBGAパッケージ(LGA:15mm × 15mm × 2.82mm、BGA:15mm × 15mm × 3.42mm)に収容されています。LTM4601AのLGAおよびBGAパッケージは冗長実装パッドを使用することによって半田接合強度を向上させるので、広い温度サイクルに耐えることができます。LTM4601Aは4.5V~20Vの入力電圧範囲で動作し、0.6V~5Vの出力電圧範囲が可能で、出力電圧のトラッキングとマージニングをサポートしています。高効率設計により、12Aの連続電流(14Aのピーク電流)を供給します。設計を完了するために必要なのは、入力と出力のバルク・コンデンサだけです。

高さの低い軽量パッケージはPC基板の裏面に容易に搭載可能です。このμModuleレギュレータは外部クロックと同期可能なので、望ましくない周波数の高調波を低減できます。また、PolyPhase®動作により、大きな負荷電流を供給できます。

内蔵の差動リモート検出アンプを使用して、負荷電流と関係なく出力電圧を高精度で安定化することができます。このリモート検出アンプはLTM4601A-1には内蔵されていません。

  LTM4601 LTM4601A LTM4601HV LTM4601AHV
最大入力電圧 20V 20V 28V 28V
内蔵のリモート
検出回路
LTM4601 あり
LTM4601-1 なし
LTM4601A あり
LTM4601A-1 なし
あり あり
裏面パッド 118 135 (半田接合の安定性向上のため) 118 135 (半田接合の安定性向上のため)

アプリケーション

  • 通信機器およびネットワーク機器
  • サーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$19.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4601AEV#PBF
  • HTML
  • HTML
LTM4601AEV-1#PBF
  • HTML
  • HTML
LTM4601AEY#PBF
  • HTML
  • HTML
LTM4601AEY-1#PBF
  • HTML
  • HTML
LTM4601AIV#PBF
  • HTML
  • HTML
LTM4601AIV-1#PBF
  • HTML
  • HTML
LTM4601AIY
  • HTML
  • HTML
LTM4601AIY#PBF
  • HTML
  • HTML
LTM4601AIY-1
  • HTML
  • HTML
LTM4601AIY-1#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4601AEV#PBF

製造中

LTM4601AEV-1#PBF

製造中

LTM4601AEY#PBF

製造中

LTM4601AEY-1#PBF

製造中

LTM4601AIV#PBF

製造中

LTM4601AIV-1#PBF

製造中

LTM4601AIY

製造中

LTM4601AIY#PBF

製造中

LTM4601AIY-1

製造中

LTM4601AIY-1#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4601AEV#PBF

製造中

LTM4601AEV-1#PBF

製造中

LTM4601AEY#PBF

製造中

LTM4601AEY-1#PBF

製造中

LTM4601AIV#PBF

製造中

LTM4601AIV-1#PBF

製造中

LTM4601AIY

製造中

LTM4601AIY#PBF

製造中

LTM4601AIY-1

製造中

LTM4601AIY-1#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4601AEV#PBF

製造中

LTM4601AEV-1#PBF

製造中

LTM4601AEY#PBF

製造中

LTM4601AEY-1#PBF

製造中

LTM4601AIV#PBF

製造中

LTM4601AIV-1#PBF

製造中

LTM4601AIY

製造中

LTM4601AIY#PBF

製造中

LTM4601AIY-1

製造中

LTM4601AIY-1#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4601AEV#PBF

製造中

LTM4601AEV-1#PBF

製造中

LTM4601AEY#PBF

製造中

LTM4601AEY-1#PBF

製造中

LTM4601AIV#PBF

製造中

LTM4601AIV-1#PBF

製造中

LTM4601AIY

製造中

LTM4601AIY#PBF

製造中

LTM4601AIY-1

製造中

LTM4601AIY-1#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

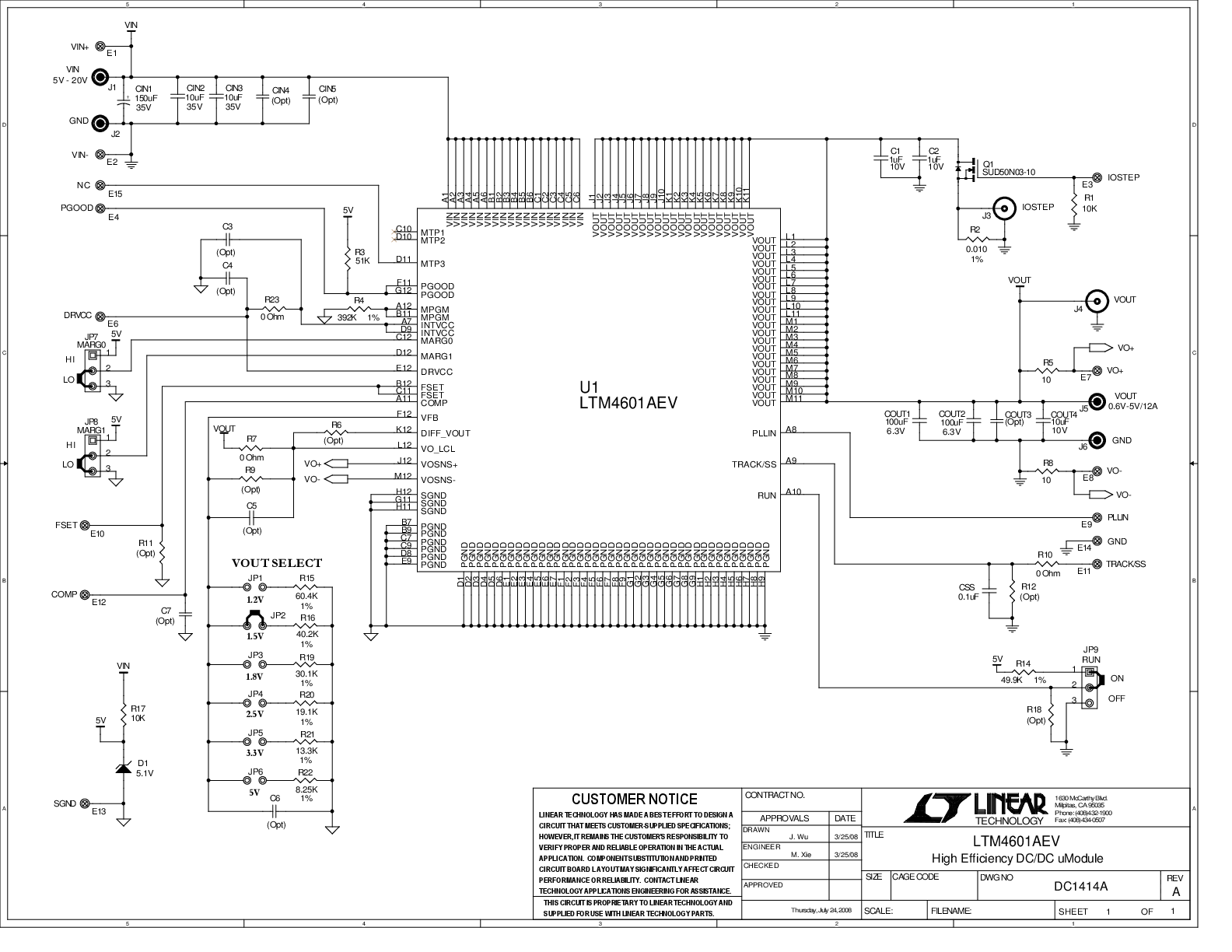

reference details image

DC1414A

LTM4601AEV Demo Board | µModule Regulator, 5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ up to 20A

zoom

DC1414A

LTM4601AEV Demo Board | µModule Regulator, 5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ up to 20A

LTM4601AEV Demo Board | µModule Regulator, 5V ≤ VIN ≤ 20V, VOUT = 0.6V to 5V @ up to 20A

製品の詳細

Demonstration circuit 1414 features the LTM4601AEV, a high efficiency, high density switch mode step-down power module. The DC1414A accepts an input voltage from 5V to 20V to deliver a jumper selectable output voltage from 0.6V to 5V at up to 12A. Derating is necessary for certain VIN, VOUT, and thermal conditions.


The LTM4601A allows the user to program output ramp-up and ramp-down through the TRACK/SS pin. The output can be set to coincidentally or ratiometrically track with another voltage rail. This board also supports demonstration of the output voltage margining function.

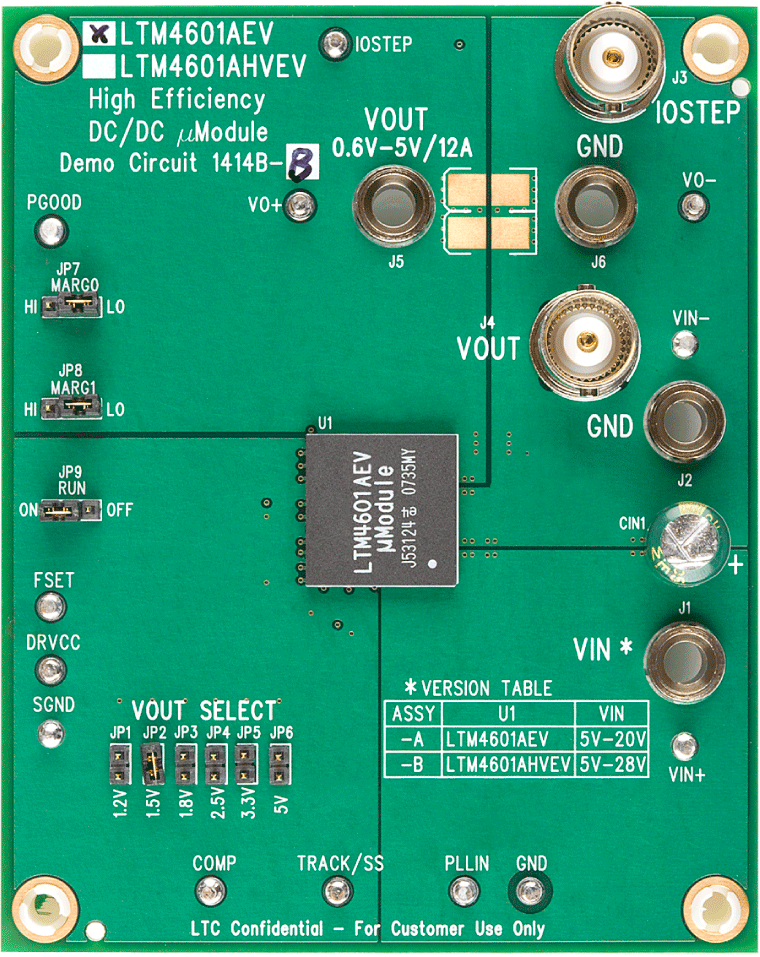

reference details image
