LTC9101-3

8/16ポートのIEEE 802.3at PoE PSE コントローラ、パワー・マネージメントとLED制御付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.20
特長
  • IEEE 802.3at(タイプ2)に完全準拠のPSE
  • 最大16個のPSEポートをサポート
  • 完全自律型のシステムレベル・パワー・マネージャ
    • ホスト・プロセッサが不要
  • システムレベルのPoE LEDコントローラ
    • ポートごとのステータスLEDと故障LED
    • ヒステリシス付き、電源過負荷表示LED
  • eFlashでプログラマブルなシステム設定
    • ポートレベルとシステムレベルの電力閾値
    • LEDのマッピングと点滅レート
    • ポート電力の優先度
  • ECCで保護されたeFlashとデータRAM
  • 非常に信頼性の高いマルチポイントPD検出
  • 最小の電力パス損失(1ポートあたり)
    • 100mΩ感度の抵抗
    • 57mΩまたは低MOSFET RDS(ON)
  • チップセット絶縁により、3.3V絶縁型電源が不要
  • 64ピン7mm × 11mm QFNパッケージ(LTC9103)および24ピン4mm × 4mm QFNパッケージ(LTC9101-3)で供給
製品概要
show more Icon

LTC9101-3/LTC9103チップセットは、IEEE 802.3at準拠のイーサネット電源(PoE)システムで使用するように設計された8/16ポート電源装置(PSE)コントローラおよびパワー・マネージャです。LTC9101-3は、すべてのポートにわたってユーザ定義のシステム・レベル電力バジェットを管理します。ポート電力は、システムで使用できる電力、初期の物理的な分類とパワー・アップ後の分類、ポートの動的な消費電力に基づいて自動的に割り当てられます。

LTC9101-3は、ポート番号に基づいてポート電力の優先度を設定し(ポート1が最大の優先度)、より優先度の高いポートに対応できるように、優先度の低いポートから電力を自動的に減らします。

LTC9101-3は、外部シリアルLEDドライバを制御するためのインターフェースを採用しています。LED表示は、ポート・オン、ポート・オフ、ポート電力拒否、ポート・フォルトの各状態を示します。電源過負荷表示LEDは、システムの電力使用量が電力制限に近付いていること、またはポートが電力を拒否されていることを示します。

LTC9101-3は、ホストが存在していなくても動作します。設定は、ピン設定とI2Cベースのフラッシュ・プログラムで行います。

LTC9101-3は、802.3atの検出、分類、パワーアップ、パワー・オン、フォルト管理に準拠する形で自律的に動作します。

アプリケーション

  • 小規模企業向けPoE PSEスイッチ/ルータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.20

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC9101AUF-3#PBF
  • HTML
  • HTML
LTC9101AUF-3#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

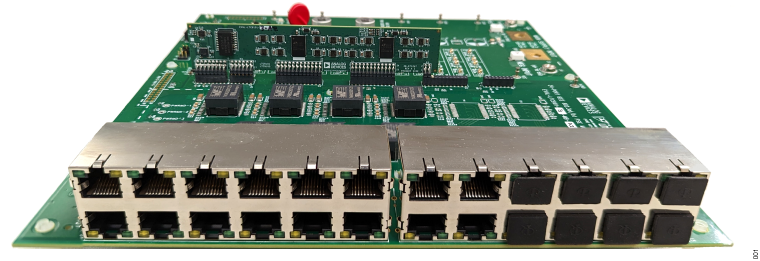

EVAL-LTC9101-3

パワー・マネージメントとLED制御の機能を備えた16ポートIEEE 802.3at PSEコントローラLTC9101-3/LTC9103の性能評価

zoom

EVAL-LTC9101-3

パワー・マネージメントとLED制御の機能を備えた16ポートIEEE 802.3at PSEコントローラLTC9101-3/LTC9103の性能評価

パワー・マネージメントとLED制御の機能を備えた16ポートIEEE 802.3at PSEコントローラLTC9101-3/LTC9103の性能評価

製品の詳細

EVAL-LTC9101-3は、自律パワー・マネージメント機能とポートLED用のシリアルLEDドライバを備えた16チャンネル、IEEE 802.3at準拠の給電デバイス(PSE)です。EVAL-LTC9101-3には、EVAL-LTC9101-3-AZドーター・カード、EVAL-LTC9101-3-MBAZマザーボードが含まれており、LTC9101-3およびLTC9103 PSEプラットフォーム・チップセットを備えています。

EVAL-LTC9101-3では、単一のLTC9101-3デジタル・コントローラが最大2つのLTC9103(8チャンネルのアナログ・コントローラ)と接続して、合計16個のパワー・チャンネルを提供します。最大16個のIEEE 802.3af/at/bt受電デバイス(PD)をEVAL-LTC9101-3に接続し、単一の電源を使用してこのシステムから電力を供給できます。

LTC9101-3とLTC9103は独自の絶縁型データ・インターフェースを使用しているため、LTC9101-3はホスト・コントローラと同じロジック電源を共有できます。このため、追加の3.3V絶縁電源は必要ありません。EVAL-LTC9101-3は、パワー・マネージメントやポートLEDのフラッシュ設定を含め、ホスト・コントローラなしで完全に自律的に動作します。フォルト・コードなど最大16ポートのPoEステータスが、ポート・ステータスLEDとフォルトLEDからすぐに確認できます。これは、シリアルLEDドライバを使用してLTC9101-3によって駆動されます。電源過負荷表示LEDは、システムの電力消費が電力バジェットに近づくと警告を出し、ポート電力を拒否するか無効にするかを示します。
