LTC7883

デジタル・パワー・システム・マネージメント機能を搭載したクワッド出力PolyPhase降圧DC/DC電圧モード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

12 7, 2021 ellipse 日本語

LTC7883: デジタル・パワー・システム・マネージメント機能を搭載したクワッド出力PolyPhase降圧DC/DC電圧モード・コントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.85 M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 1
1Ku当たりの価格 最低価格：$10.02
特長
  • PMBus/I2C準拠シリアル・インターフェース
    • 電圧、電流、温度、および故障をモニタ
    • プログラマブルな電圧、ソフト・スタート／ストップ、シーケンシング、マージニング、AVP、およびUV/OV/OC制限値
  • 3V ≤ VINSNS ≤ 38V、0.1V（DrMOS tON_MINにより制限） ≤ VOUT ≤ 5.25V
  • 出力電圧誤差：±0.5%
  • プログラマブルなPWM周波数範囲または外部クロックの同期範囲：250kHz～2.5MHz
  • 高精度PolyPhase®電流共有
  • ECCと障害ログ機能を備えた内部EEPROM
  • デバイスの電源電圧範囲：3V～13.2V
  • 抵抗またはインダクタのDCRによる電流検出
  • パワー・グッド出力電圧モニタ
  • プリバイアス負荷条件下でのスタートアップをサポート
  • オプションで主なパラメータを抵抗でプログラミング

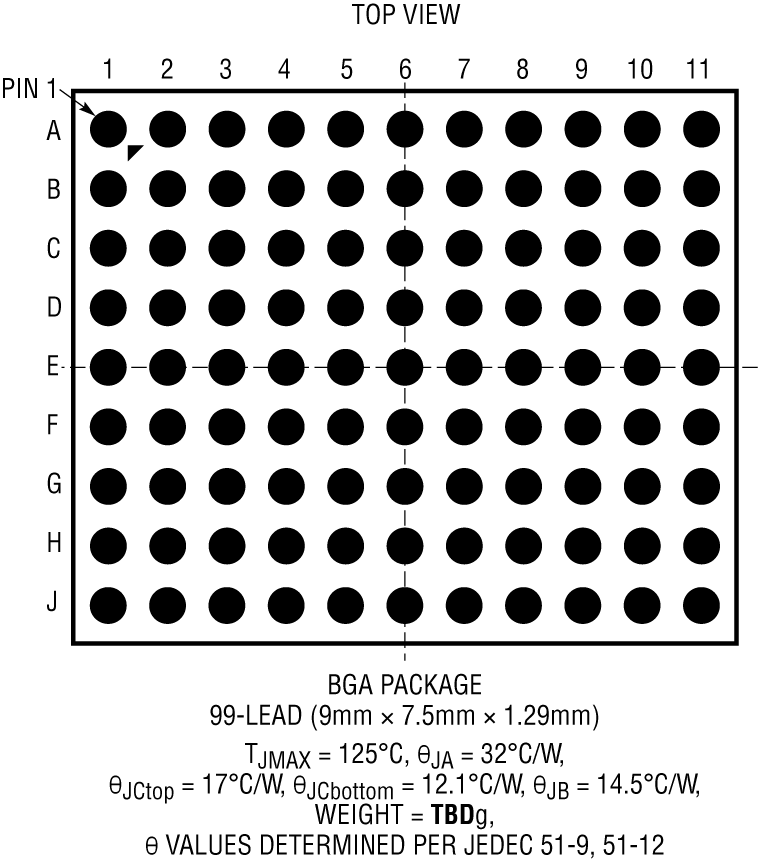

  • 99ピン（9mm × 7.5mm）BGAパッケージ
製品概要
show more Icon

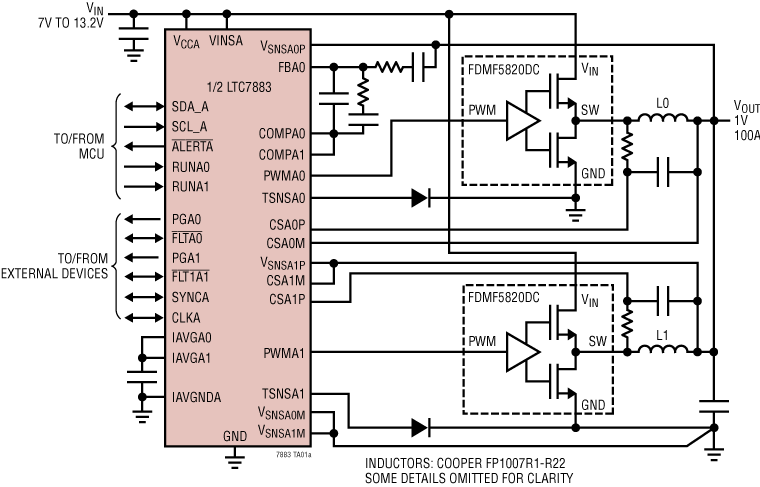

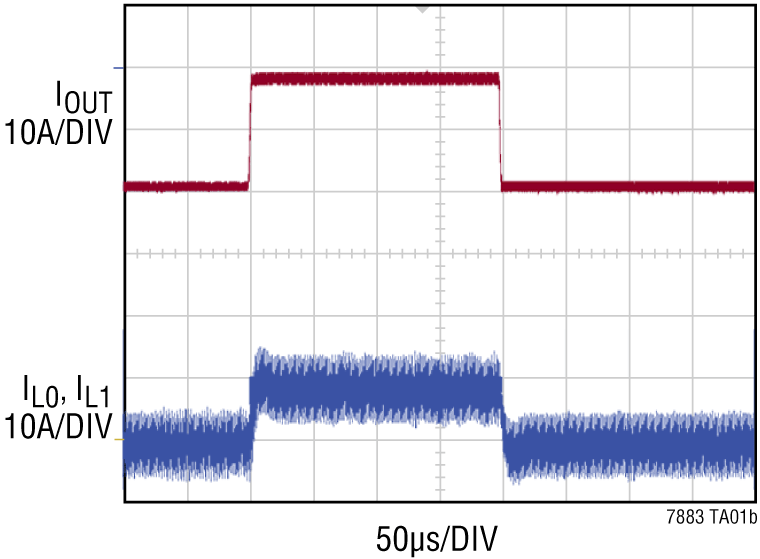

LTC7883は、PMBus準拠シリアル・インターフェースを備えたクワッド、PolyPhase、DC/DC同期型降圧スイッチング・レギュレータ・コントローラです。このデバイスは、固定周波数、立上がりエッジ変調、電圧モード・アーキテクチャを採用しており、優れた過渡応答特性と出力レギュレーション特性に対応します。各PWMチャンネルは、パワー・ブロック、DrMOS、またはディスクリートFETドライバなど、広範囲の3.3V互換パワー段を使用して0.1V～5.25Vの出力電圧を発生できます。LTC7883デバイスは、最大8相のPolyPhaseレール構成でフェーザを最適なかたちで使用し、並列に動作させることができます。

システム構成および監視は、LTpowerPlay®ソフトウェア・ツールによってサポートされています。LTC7883のシリアル・インターフェースを使用して、入力電圧、出力電圧／電流、温度、故障状態を読み出せます。大半の動作パラメータは、デジタル・インターフェースを介して設定、または起動時に使用するため内部EEPROMに保管できます。また、スイッチングの周波数と位相、出力電圧、およびデバイス・アドレスを外付けの設定抵抗を使用して設定できます。

アプリケーション

  • 大電流の分散給電システム
  • サーバー、ネットワーク、ストレージ機器
  • インテリジェントでエネルギー効率の高い電力レギュレーション
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 1
1Ku当たりの価格 最低価格：$10.02
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC7883

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 12/07/2021
English

LTC7883: Step-Down DC/DC Voltage Mode Controller with Digital Power System Management Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.85 M
download

PDFをダウンロード

PDF Vector

PDF

更新 12/07/2021
日本語

LTC7883: デジタル・パワー・システム・マネージメント機能を搭載したクワッド出力PolyPhase降圧DC/DC電圧モード・コントローラ データシート

PDFファイルを開く

redirect
1.85 M
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7883AY#PBF 99-Lead (9mm × 7.5mm × 1.52mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 2, 2022

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTC7883AY#PBF

製造中

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 2, 2022

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTC7883AY#PBF

製造中

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC3170A

パワー・システム・マネージメント機能を備えた4相降圧電源

zoom

DC3170A

パワー・システム・マネージメント機能を備えた4相降圧電源

download icon

ダウンロード

 print icon

印刷
DC3170A
パワー・システム・マネージメント機能を備えた4相降圧電源
今すぐ購入 詳細を表示

製品の詳細

デモ回路DC3170A‐A/‐Bでは、大電流、高効率4相降圧コンバータにLTC7883およびLTC7051が使用されています。LTC7883自体は、PSMインターフェイスを備えた4チャンネル、4相、電圧モード降圧コントローラです。LTC7051は、高速ドライバと低RDS(ON) MOSFETを統合するSilentMOS™スマート電力段です。DC3170A‐A/‐Bは、以下の2種類のアッセンブリとして提供されます。

DC3170A‐A：LTC7883 + LTC7051デモ・ボード（4出力）

  • VOA0 = 0.75V/50A
  • VOA1 = 0.9V/50A
  • VOB0 = 1.0V/50A
  • VOB1 = 1.2V/50A

DC3170A‐B：LTC7883 + LTC7051デモ・ボード（シングル出力）

  • VOUT = 1.0V/200A、4相

DC3170A‐A/‐Bは、入力電圧範囲7V～14V、スイッチング周波数500kHzで動作します。各LTC7051はLTC7883の3ステートPWM出力によって駆動され、LTC7051の電流検出および温度出力はLTC7883によって監視されます。DC3170A‐A/‐Bを動作させるうえで外部シリアル・バス通信は必要ありません。LTC7883の不揮発性メモリに事前にプログラムされた設定が使用されます。

LTC7883の幅広いパワー・システム・マネージメント機能を十分に調べるには、LTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613Aを使用してボードに接続します。LTpowerPlayを使用すると、LTC7883を動作中に再設定したり、設定を不揮発性メモリに保存したり、電圧、電流、温度、故障ステータスなどの遠隔測定を表示したりできます。LTpowerPlayの詳細と使用手順については、このマニュアルのLTpowerPlayソフトウェアGUIセクションを参照してください。LTC7883とLTC7051のデータシートには、このICの動作および用途に関する詳細が記載されています。このデモ・マニュアルと併せて参照してください。

資料

pdf icon

ZIP

DC370A Design File Download

5.47 M

pdf icon

PDF

DC3170A User Guide: 4-Phase Step-Down Supply with Power System Management (Rev.0) Download

1.67 M

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DC3170A

パワー・システム・マネージメント機能を備えた4相降圧電源
