製品概要
機能と利点
- 広い入力電圧範囲：4.5V～40V
- 広い出力電圧範囲：0.8V～40V
- 動作時の低IQ
- 14μA（14V～3.3V、チャンネル1がオン）
- PassThru™／100%デューティ・サイクル可能
- スペクトラム拡散動作
- RSENSEまたはDCRによる電流検出
- 位相をシフトしたコントローラにより、必要な入力容量と電源誘導ノイズを低減
- プログラマブルな固定周波数（100kHz～3MHz）
- フェーズロック可能な周波数（100kHz～3MHz）

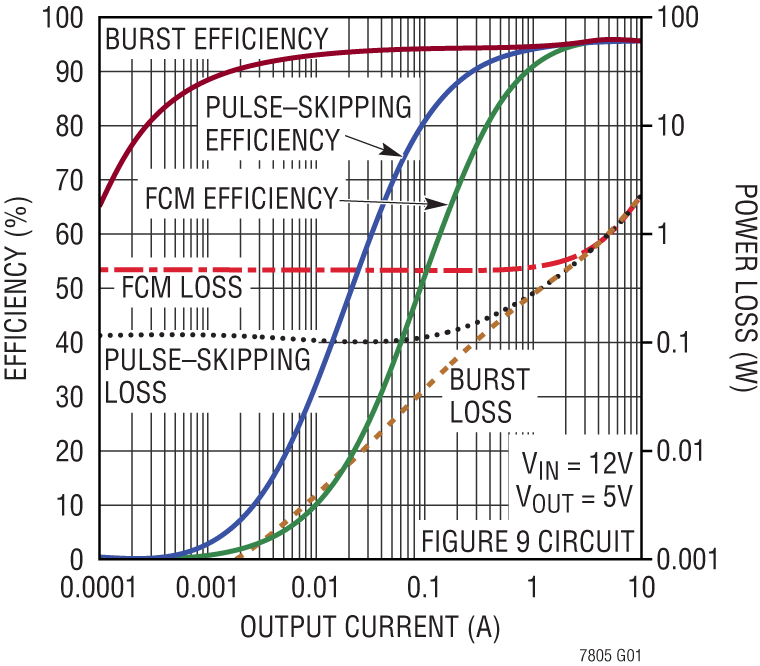

- 軽負荷での選択可能な連続、パルス・スキップ、または低リップルBurst Mode®動作
- パワーグッド出力電圧モニタ
- 内蔵LDOがVINまたはEXTVCCからゲート・ドライブに給電
- シャットダウン時の低IQ：1.5μA
- サイド・ウェッタブル28ピン4mm × 5mm QFNパッケージ
- AEC-Q100オートモーティブ認証が進行中
製品概要

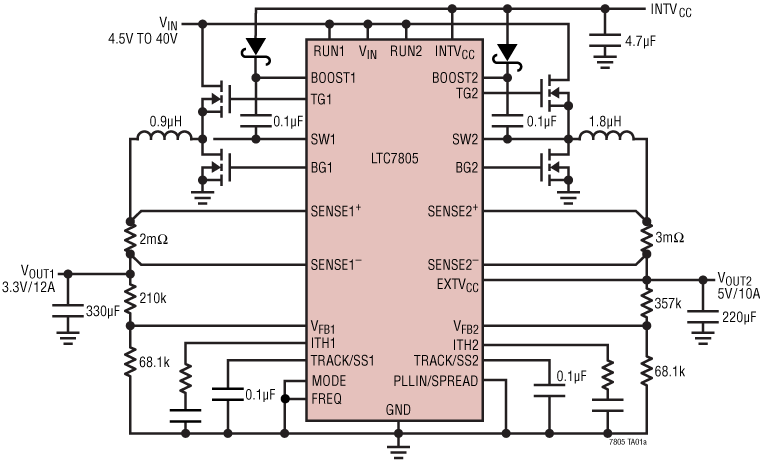

LTC7805は、すべてのNチャンネル・パワーMOSFET段を駆動する、高性能デュアル同期型降圧DC/DCスイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大3MHzのフェーズロック可能なスイッチング周波数を使用できます。LTC7805は、4.5V～40Vの広い範囲の入力電源で動作します。2つのコントローラ出力段の位相をずらすことにより、電力損失と電源ノイズを最小限に抑えます。
無負荷時の非常に低い静止電流により、バッテリ駆動のシステムで動作時間が延長します。OPTI-LOOP補償により、幅広い出力容量およびESR値にわたって過渡応答を最適化できます。LTC7805は、高精度0.8Vリファレンスとパワーグッド出力インジケータを備えています。MODEピンで、軽負荷時のバースト・モード動作、パルス・スキップ・モード、連続インダクタ電流モードのいずれかを選択します。
また、LTC7805は入力電源と出力電源の両方でピーク放射ノイズ、伝導ノイズを大幅に低減するスペクトラム拡散動作を利用できるため、電磁干渉（EMI）規格に従いやすくなります。
アプリケーション
- オートモーティブおよび輸送
- 産業
- 防衛／アビオニクス（航空電子機器）
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-

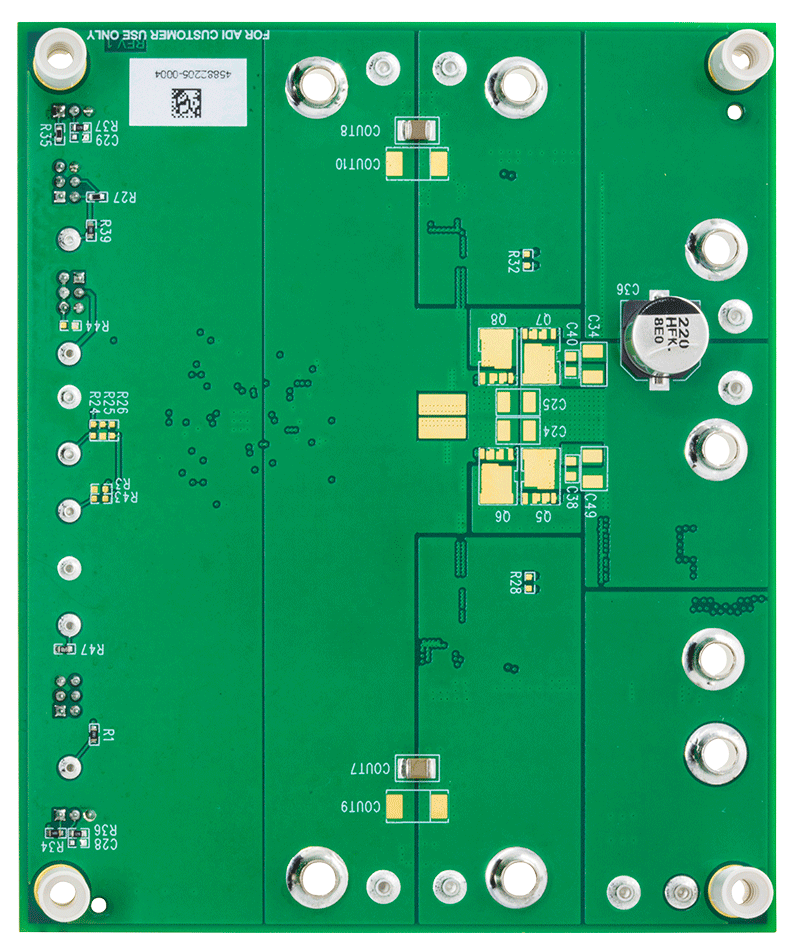

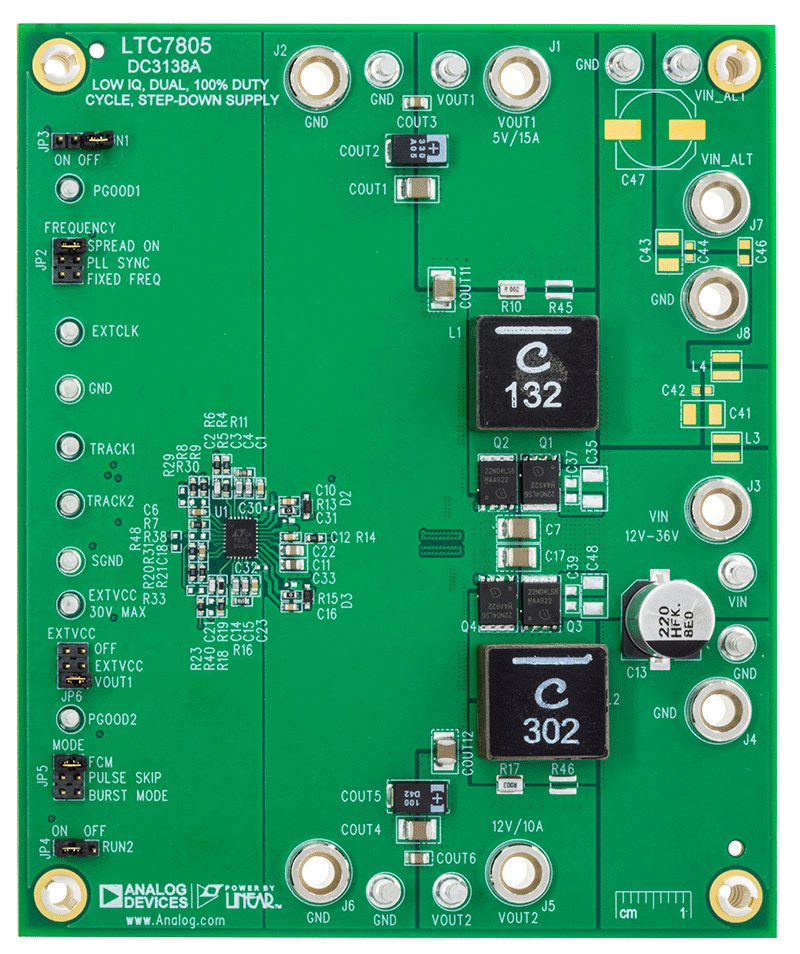

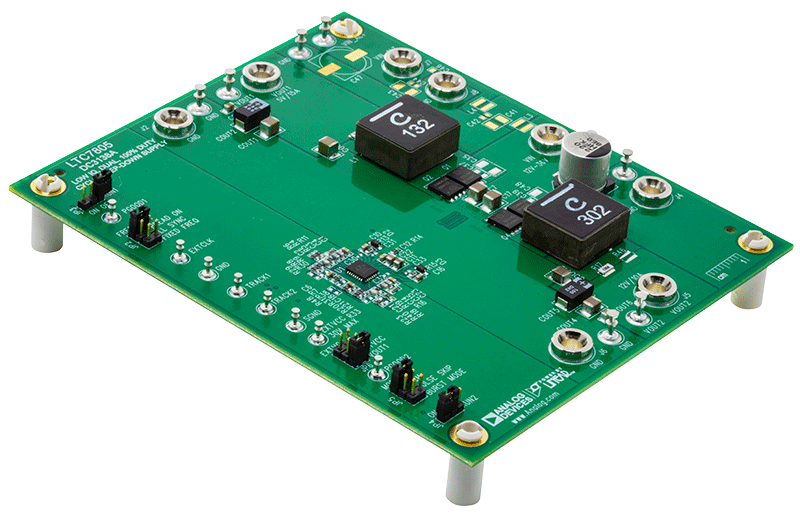

DC3138A - Demo Manual9/30/2021
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC7805
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC7805
おすすめ製品
LTC7805 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC7805JUFDM#WPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) | |
| LTC7805JUFDM#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) | |
| LTC7805RUFDM#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) | |
| LTC7805RUFDM#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm, Plastic Side Wettable) | |
| ウェハ・ファブリケーション・データ |
