特長
- 広い入力電圧範囲：4V～60V（絶対最大定格65V）
- 低い動作時IQ：50μA
- 広い出力電圧範囲：（0.8V ≤ VOUT ≤ 24V）
- RSENSEまたはDCRによる電流検出
- 位相同期可能な周波数（320kHz～2.25MHz）
- プログラム可能な固定周波数（320kHz～2.25MHz）
- 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
- 電流制限値を選択可能
- ドロップアウト電圧の非常に低い動作：デューティ・サイクル98%
- 出力電圧のソフトスタートまたはトラッキングを調整可能
- パワーグッド出力による電圧モニタ
- 出力過電圧保護
- シャットダウン時の低消費電流：14μA未満
- 内蔵のLDOがVINまたはEXTVCCからゲート駆動回路に電力を供給
- 起動時の電流フォールドバックなし
- 小型20ピン3mm×4mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC7800は、全てのNチャネル同期パワーMOSFET段を駆動する、高性能降圧スイッチング・レギュレータDC/DCコントローラです。固定周波数電流モード・アーキテクチャにより、2.25MHzまでの周波数に位相同期可能です。
無負荷時の静止電流が50μAなので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP®補償回路により、幅広い出力容量値およびESR値にわたってトランジェント応答を最適化することができます。LTC7800は、0.8V高精度リファレンスとパワーグッド・インジケータを内蔵しています。入力電源範囲が4V～60Vと広いので、さまざまな中間バス電圧および各種のバッテリ組成に対応します。LTC7800の出力電圧は0.8V～24Vの範囲で設定できます。
TRACK/SSピンにより、出力電圧は起動時に緩やかに立ち上がります。電流フォールドバックにより、短絡状態時のMOSFETの熱放散が制限されます。また、PLLIN/MODEピンにより、軽負荷時の動作をBurst Mode動作、パルス・スキップ・モード動作、連続導通モード動作のいずれかに選択できます。
アプリケーション
- 自動車用常時稼動システム
- バッテリ駆動のデジタル装置
- 分散DC電源システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7800
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
1.05 M
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
ウェブキャスト 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC7800EUDC#PBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC7800EUDC#TRPBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC7800HUDC#PBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC7800HUDC#TRPBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC7800IUDC#PBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC7800IUDC#TRPBF |
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
|
|
- LTC7800EUDC#PBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7800EUDC#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7800HUDC#PBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7800HUDC#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7800IUDC#PBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7800IUDC#TRPBF
- ピン／パッケージ図
-
20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
評価用キット 2

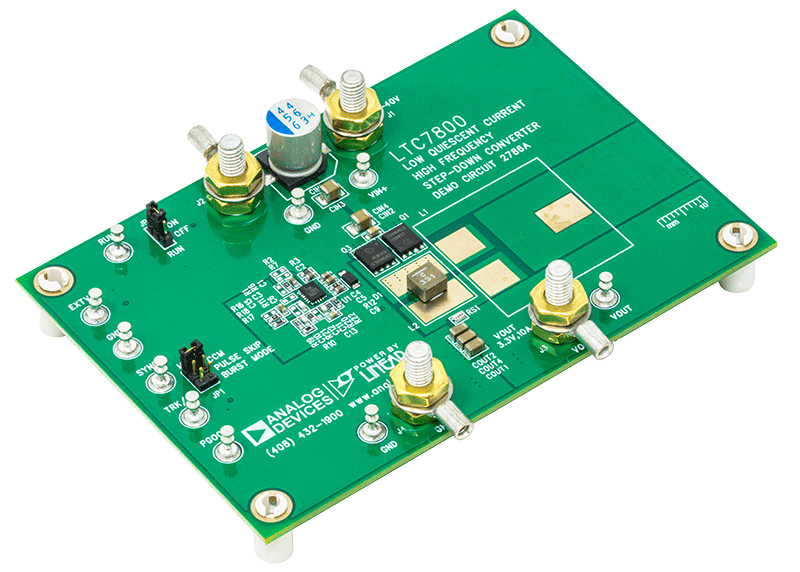

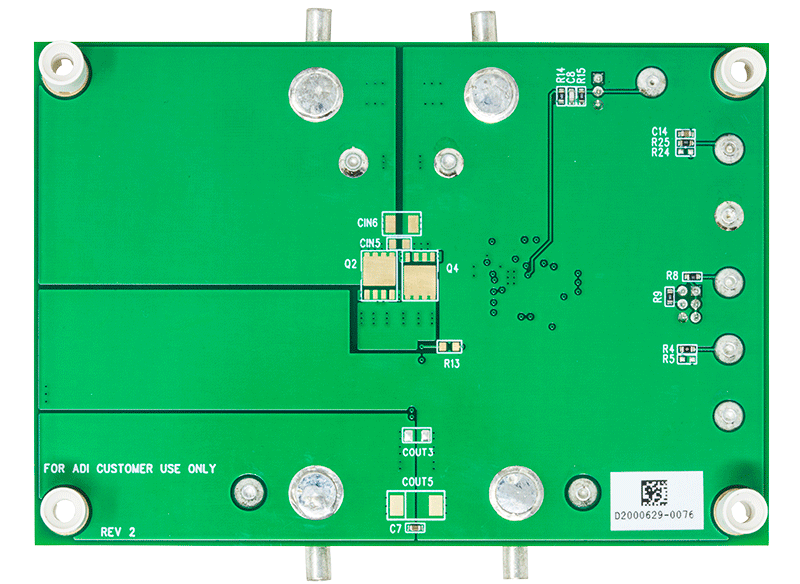

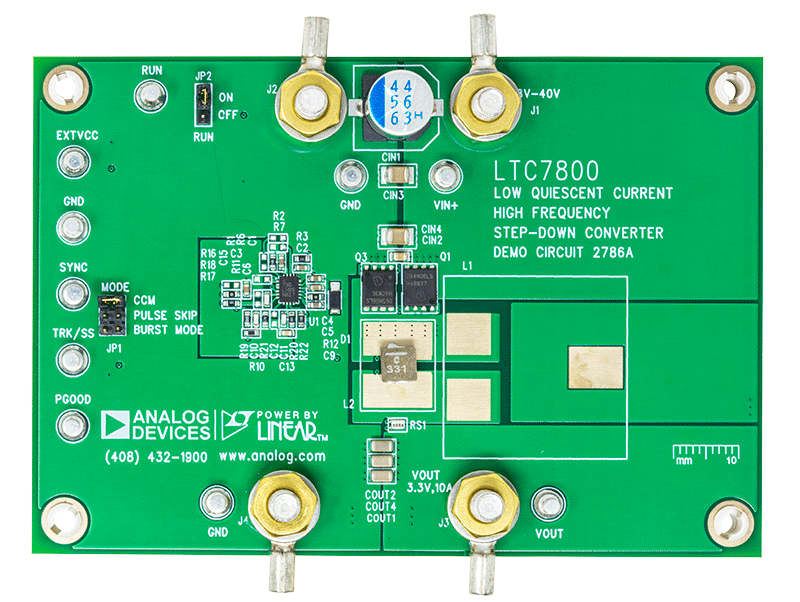

DC2786A
LTC7800デモ用ボード | 8≥VIN ≥ 40V、VOUT = 3.3V（10Aにおいて）
製品の詳細
デモ回路2786Aは、単一出力の高電圧非絶縁型同期降圧コンバータで、すべてのNチャンネルMOSFET電力段を駆動します。小型の3mm × 4mm QFNパッケージに収容された、低静止電流高周波数（固定周波数は320kHz～2.25MHzでプログラム可能）の同期型降圧DC/DCコントローラ、LTC7800を備えています。
このDC2786Aは8V～40Vの入力電圧範囲で動作します。また、LTC7800は60Vまでで動作可能です。このデモ用ボードの出力電圧は3.3V、出力電流は最大10Aであり、電流検出用の検出抵抗を備えています。DC2786Aの動作はモード・セレクタによって、強制連続モードまたはパルス・スキップ・モード、軽負荷時にはバースト・モード®から選択できます。
LTC7800は、デッド・タイム20nsの内蔵5Vゲート・ドライバを2つ備えており、GaNトランジスタやロジックレベルMOSFETで効率性を最大限に高める用途に適しています。EXTVCCピンを備えているLTC7800は、スイッチング・レギュレータの出力の他、利用可能な電力源から電力を供給できるため、消費電力の低減や効率性向上を実現できます。デバイスの動作およびアプリケーションに関する全詳細については、LTC7800のデータシートを参照してください。
資料

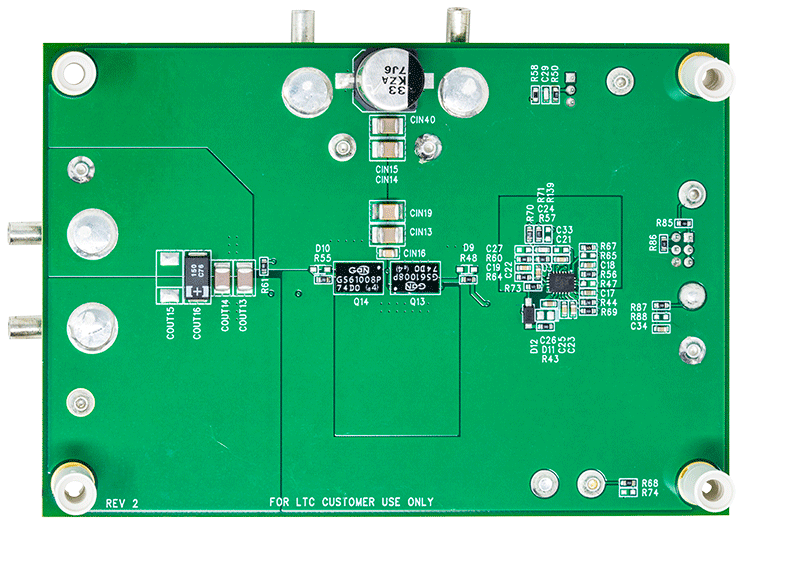

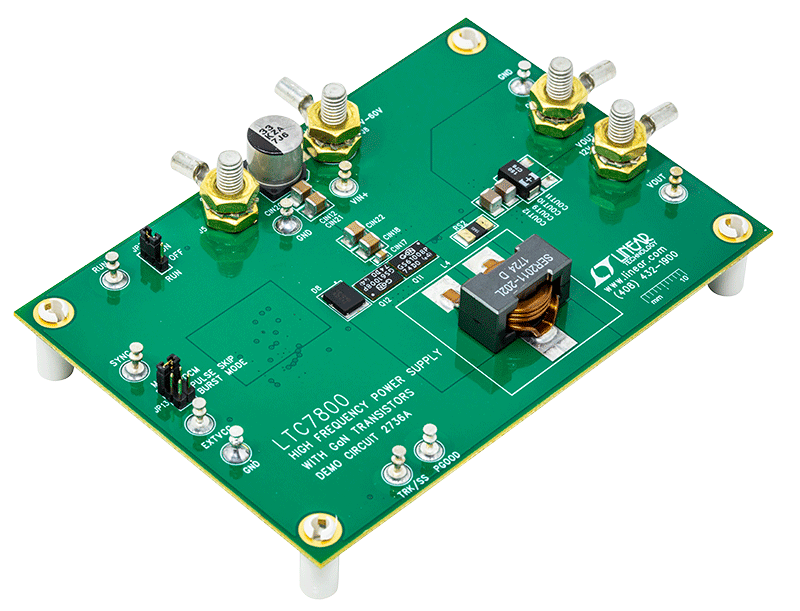

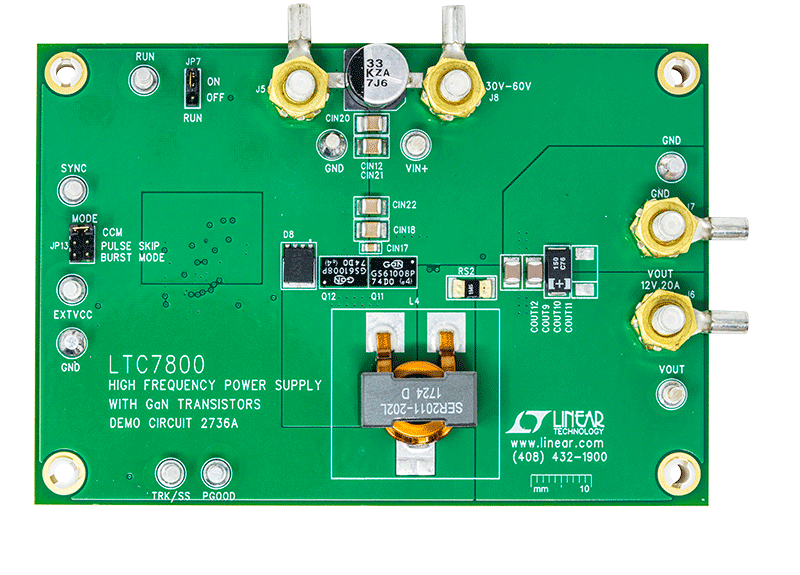

DC2736A
