特長
- 低ノイズの整数分周方式PLL
- VCO入力範囲：350MHz～6GHz
- 正規化された帯域内位相ノイズフロア：-226dBc/Hz
- 正規化された帯域内1/f ノイズ：-274dBc/Hz
- 広帯域出力位相ノイズフロア：-157dBc/Hz
- 優れたスプリアス特性
- 出力分周器(1～6、デューティサイクル50%)
- 低ノイズのリファレンス・バッファ
- 出力バッファのミュート
- チャージポンプの電源：3.15V～5.25V
- チャージポンプの電流：250μA～11.2mA
- 設定可能な状態出力
- SPI 互換シリアルポート制御
- PLLWizard™ソフトウェア・デザインツールによるサポート
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC6945は高性能で低ノイズの6GHzフェーズロック・ループ(PLL)で、リファレンス分周器、フェーズロック・インジケータ付き位相周波数検出器 (PFD)、チャージポンプ、整数帰還分周器、VCO出力分周器を内蔵しています。
このデバイスは1～6の範囲で設定可能なバッファ付きVCO出力分周器を備えています。低ノイズの差動出力バッファは、出力電力を-6dBm～3dBmの範囲で設定可能で、デジタル入力ピンまたはソフトウェアでミュートすることができます。
低ノイズのリファレンス・バッファは、10MHz～250MHzで50Ωのインピーダンスに対して標準0dBmの方形波を直接出力しますが、ソフトウェアでディスエーブルすることも可能です。
低ノイズのチャージポンプはVCOのモニタに役立つ、選択可能な高電圧クランプと低電圧クランプを内蔵しており、V+/2 のバイアスを供給するように設定することも可能です。
デバイスの設定はすべて、SPI互換シリアルポートを介して制御します。
アプリケーション
- ワイヤレス基地局 (LTE、WiMAX、W-CDMA、PCS)
- ブロードバンド・ワイヤレス・アクセス
- マイクロ波データ・リンク
- 軍用および安全無線
- テストおよび測定
データシートを表示
+1
4
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
1
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6945
資料
8
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
-
アプリケーション・ノート
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
更新 01/24/2012
English
DC1649A - Demo Manual
546.00K
アプリケーション・ノート
1
更新 12/17/2013
English
信頼性データ
1
更新 03/23/2018
English
R565 Reliability Data
53.84 K
技術記事
3
HTML
更新 01/03/2014
English
HTML
更新 02/10/2015
English
HTML
更新 02/10/2015
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 2
参考資料 2
製品セレクタ・カード 1
ビデオ
1
設計リソース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC6945IUFD#TRPBF |
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
|
|
- LTC6945IUFD#TRPBF
- ピン／パッケージ図
-
28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 24, 2021
- 21_0121
Obsolescence of LTC6945, LTC6946, and LTC6950
LTC6945IUFD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 24, 2021
- 21_0121
Obsolescence of LTC6945, LTC6946, and LTC6950
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC2429A
LT3042 Low Noise PLL/VCO Power Supply Board with Onboard 100MHz Reference Frequency
製品の詳細
Demonstration Circuit 2429A is a PLL/VCO Supply and Reference Frequency Board that features the LT3042, an ultralow noise and ultrahigh PSRR RF linear regulator. When powered from a 6V to 20V lab or wall wart supply, the DC2429A produces four ultralow noise supplies using seven LT3042s. These supplies include a fixed 3.3V/800mA supply (four LT3042's in parallel), a fixed 5V/200mA supply, a fixed 3.3V/200mA supply that powers an onboard 100MHz ultralow jitter crystal oscillator, and an adjustable voltage (2.5V to 15V), 200mA supply ideal for powering external VCOs. The DC2429 ensures PLL/VCO evaluation meets data sheet performance.
資料

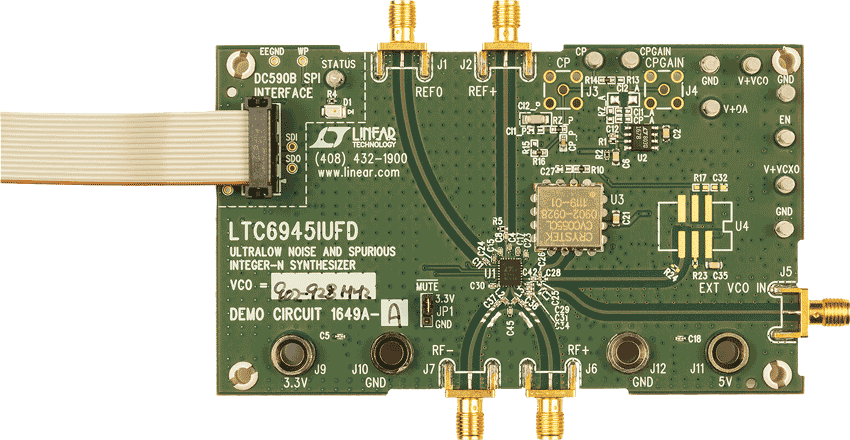

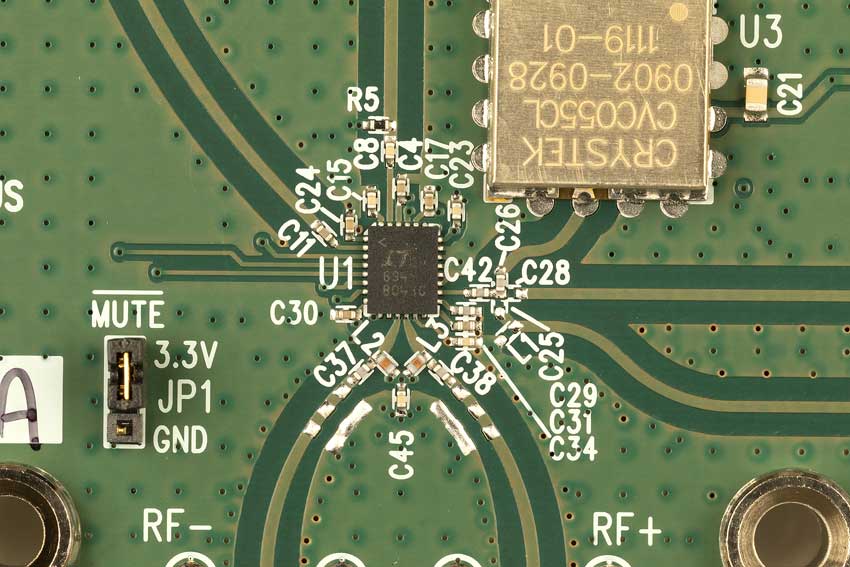

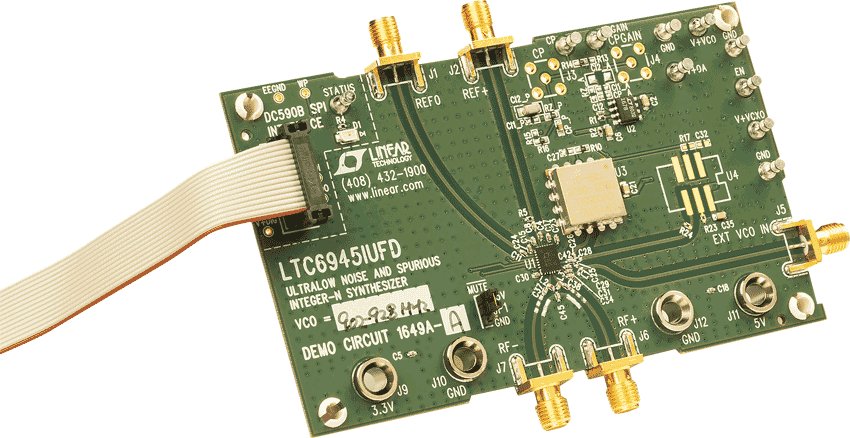

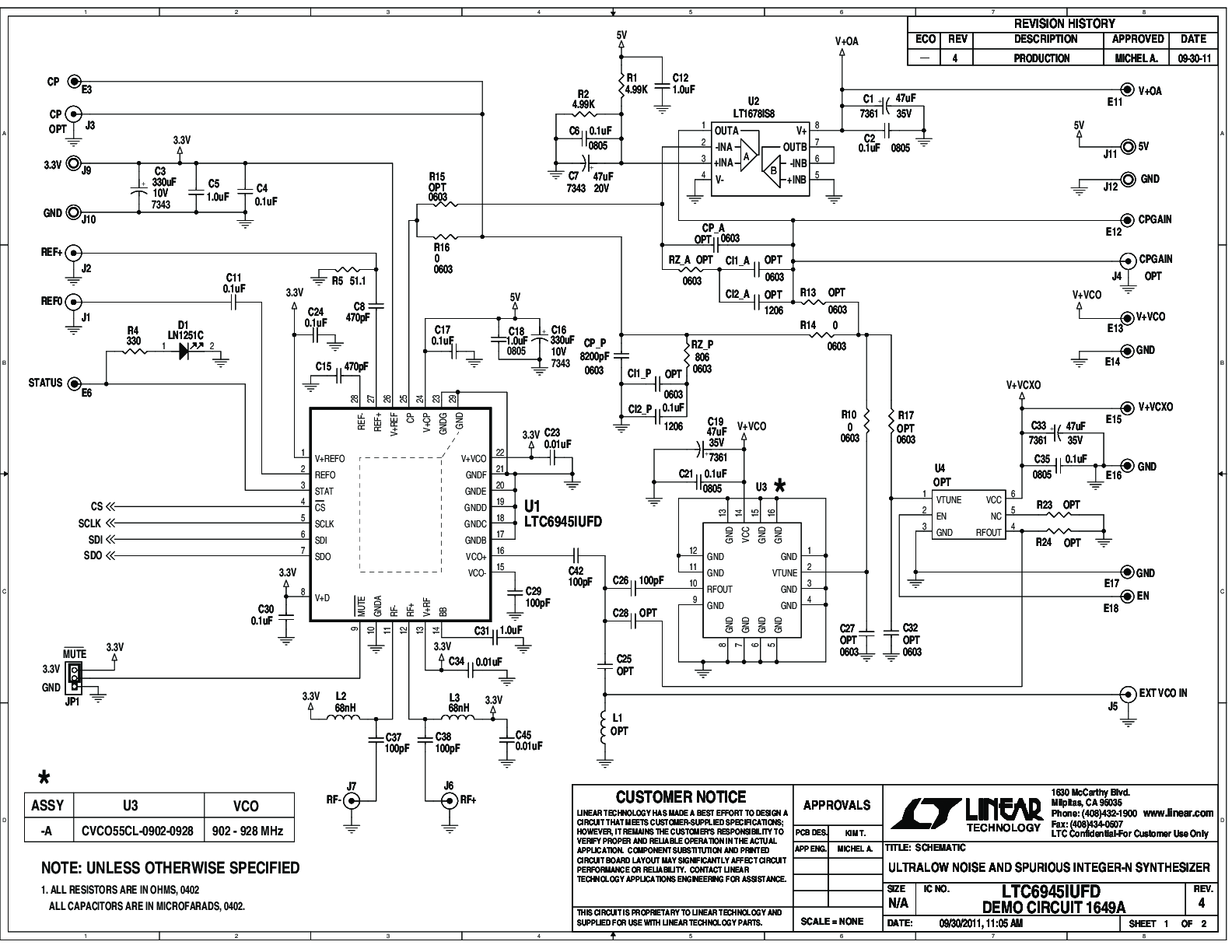

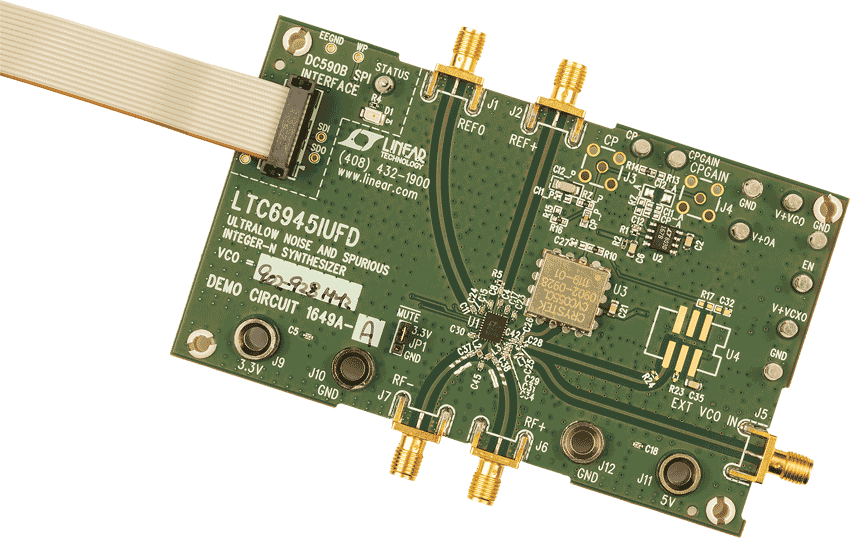

DC1649A-A
LTC6945 Demo | Ultralow Noise and Spurious 6GHz Integer-N Synthesizer, VCO=902-928Hz, (Requires DC590)
LTC6945 Demo | Ultralow Noise and Spurious 6GHz Integer-N Synthesizer, VCO=902-928Hz, (Requires DC590)
製品の詳細
DC1649A-A: Demo Board for LTC6945 Ultralow Noise and Spurious 0.35GHz to 6GHz Integer-N Synthesizer.
資料
ツールおよびシミュレーション 3
Linduino 3
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
Linduino
ADIsimPLL™
IBISモデル 1
