LTC6601-1

低ノイズ、許容誤差0.5%、5MHz~28MHz、ピンで設定可能なフィルタ/ADCドライバ

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.71
特長
  • 利得と28MHzまでのフィルタ応答をピンで設定可能
  • 外付け部品がほとんど不要
  • 0.5%(標準)にトリミング済みの抵抗
  • 0.5%(標準)にトリミング済みのコンデンサ
  • 非常に低ノイズ:100MHz帯域幅でS/N が80dB
  • 非常に低歪み(2VP-P):
    • 1MHz:-100dBc(2次)、-123dBc(3次)
    • 10MHz:-72dBc(2次)、-103dBc(3次)
  • 出力同相電圧を調整可能
  • レール・トゥ・レール出力振幅
  • 消費電力を設定可能、低消費電力のシャットダウン
  • 小型(0.75mm×4mm×4mm) 20ピンQFNパッケージ
製品概要
show more Icon

LT6601-1は、非常に使いやすい完全差動2次アクティブRCフィルタおよびドライバです。一貫性と再現性のあるフィルタ特性が得られるように、内蔵の抵抗、コンデンサ、アンプの帯域幅がトリミングされています。

フィルタ特性はピン・ストラップによって設定可能です。カットオフ周波数は5MHz~28MHzで、利得はピン・ストラップによって-17dB~+17dBの範囲で設定可能です。

アンプの消費電力はスリーステートのBIASピンにより設定可能で、高性能モード、低消費電力(50%)モード、スタンバイ・モードのいずれかを選択できます。

LTC6601-1は4mm×4mmの小型20ピン・リードレスQFNパッケージで供給されます。


アプリケーション

  • 差動入力A/Dコンバータ・ドライバ
  • アンチエリアシング/リコンストラクション・フィルタ
  • シングルエンドから差動への変換/増幅
  • 低電圧、低ノイズ、差動信号処理
  • 同相電圧の変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6601CUF-1#PBF
  • HTML
  • HTML
LTC6601CUF-1#TRPBF
  • HTML
  • HTML
LTC6601IUF-1#PBF
  • HTML
  • HTML
LTC6601IUF-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6601CUF-1#PBF

最終販売

LTC6601CUF-1#TRPBF

最終販売

LTC6601IUF-1#PBF

最終販売

LTC6601IUF-1#TRPBF

最終販売

3 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6601CUF-1#PBF

最終販売

LTC6601CUF-1#TRPBF

最終販売

LTC6601IUF-1#PBF

最終販売

LTC6601IUF-1#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6601CUF-1#PBF

最終販売

LTC6601CUF-1#TRPBF

最終販売

LTC6601IUF-1#PBF

最終販売

LTC6601IUF-1#TRPBF

最終販売

3 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6601CUF-1#PBF

最終販売

LTC6601CUF-1#TRPBF

最終販売

LTC6601IUF-1#PBF

最終販売

LTC6601IUF-1#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1251A-A

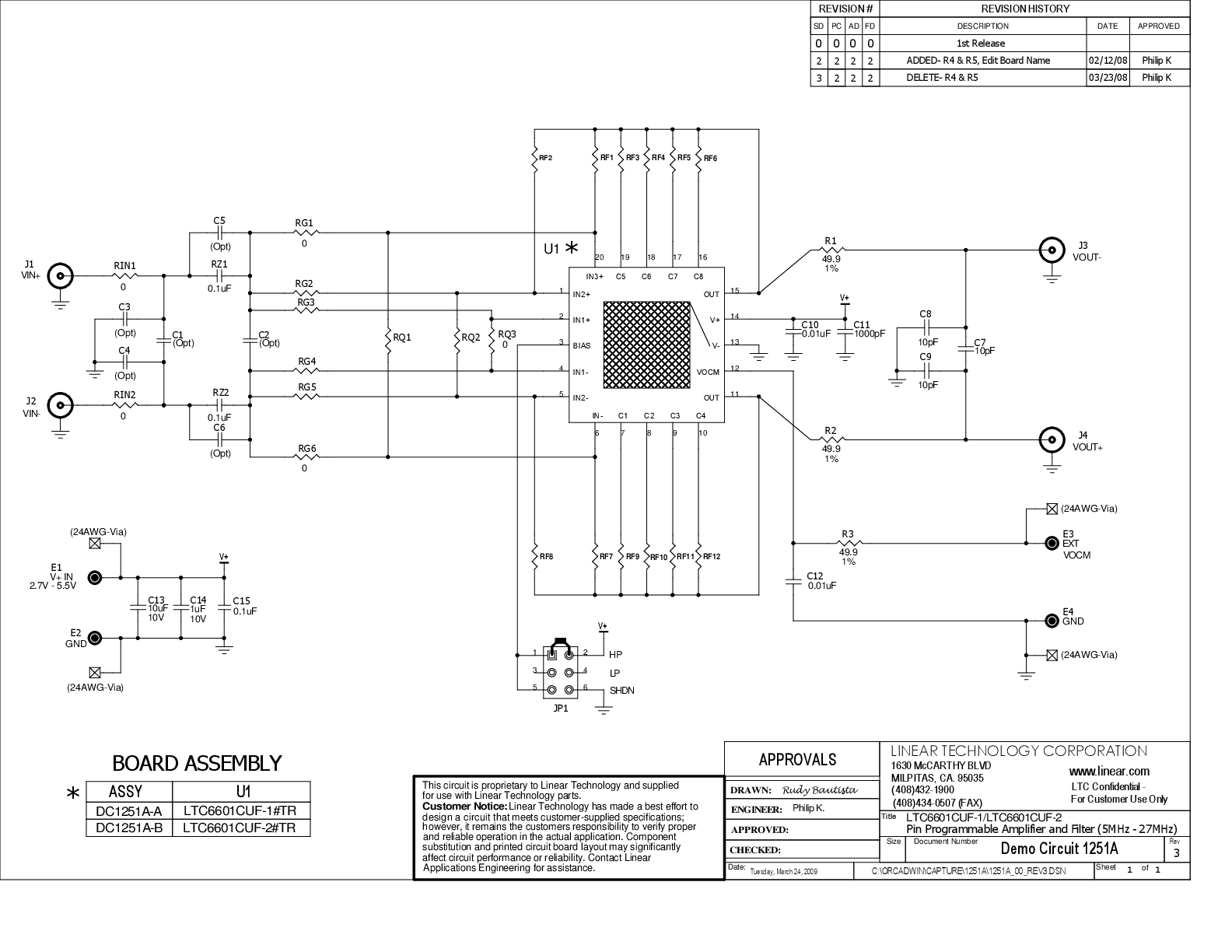

LTC6601-1 | Low Noise Configurable Broadband Filter Demo Board
