製品概要
機能と利点
- -3dB帯域幅：1.6GHz
- 20V/V（26dB)の固定利得

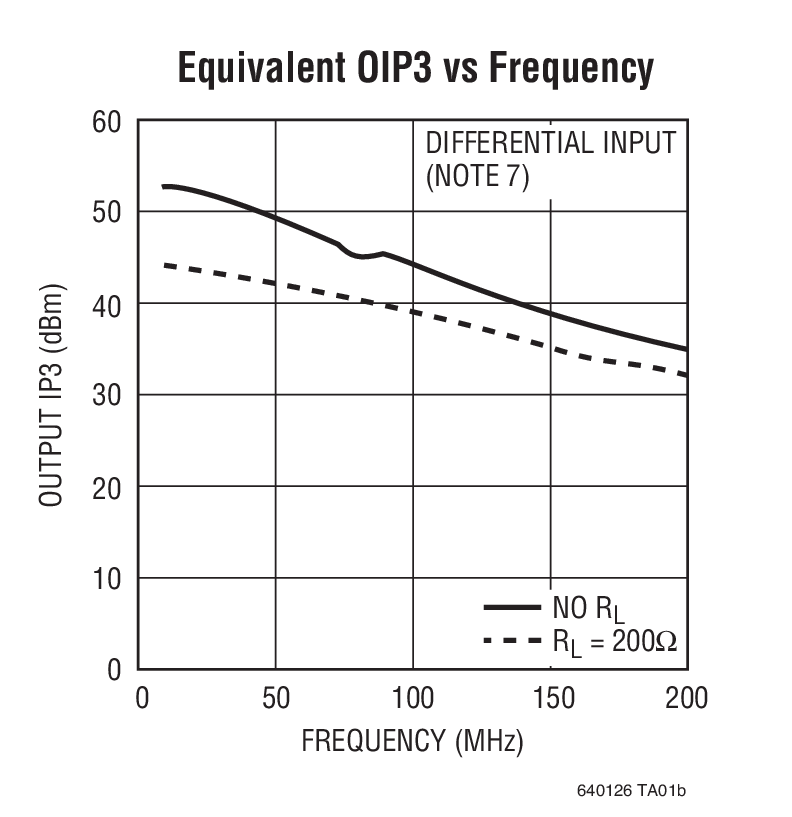

- 70MHzでのIMD3：-85dBc (等価OIP3 = 46.5dBm)
- 140MHzでのIMD3：-72dBc（等価OIP3 = 40dBm）
- 内部オペアンプ･ノイズ：1nV/√Hz
- 総入力基準ノイズ：1.5nV/√Hz
- ノイズ･フィギュア：6.8dB
- 差動入出力
- 入力インピーダンス：50Ω
- 電源電圧範囲：2.85V～3.5V
- 消費電流：45mA（135mW）
- 調整可能な出力同相電圧：1V～1.6V
- DC結合またはAC結合動作
- 最大差動出力振幅：4.7VP-P

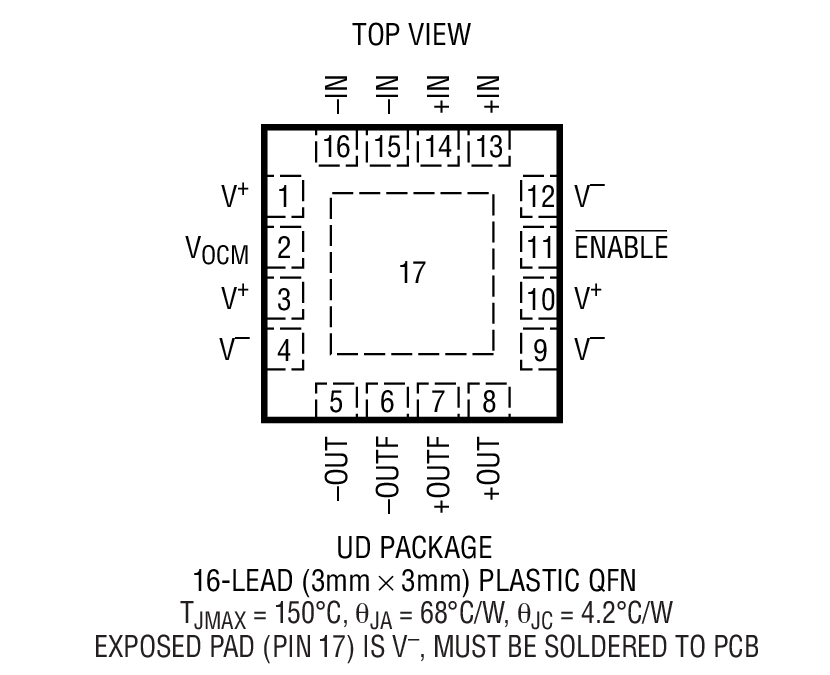

- 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
製品概要
LTC6401-26は、DC～140MHzの信号を処理するための高速差動アンプです。このデバイスは低ノイズ、低歪みで12、14および16ビットADCをドライブするために特別に設計されていますが、汎用広帯域利得ブロックとしても使用できます。
LTC6401-26は使いやすく、最小限のサポート回路しか必要としません。出力同相電圧は入力と関係なく、外部ピンを使用して設定され、多くのアプリケーションにおいてトランスやAC結合コンデンサが不要です。利得は内部で26dB（20V/V)に固定されます。
LTC6401-26はIF利得ブロックやトランスを使用する代替ソリューションに比べて省スペースで省電力です。LTC6401-26は3mm×3mmの小型16ピンQFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- 差動ADCドライバ
- 差動ドライバ/レシーバ

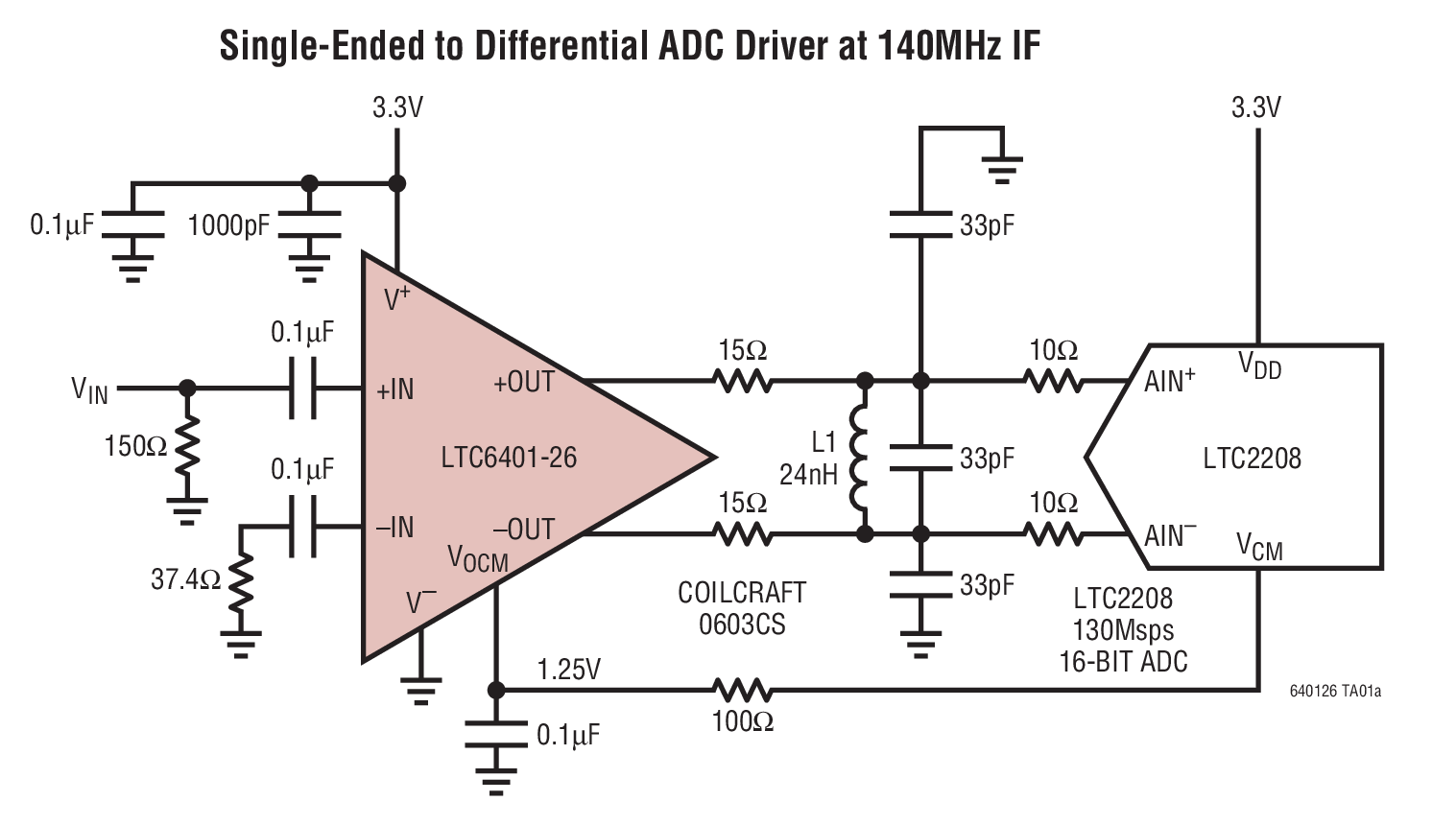

- シングルエンドから差動への変換
- IFサンプリング･レシーバ
- SAWフィルタ･インターフェイス
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R532 Reliability Data3/26/2018PDF31 K
-
DC987B - Demo Manual9/24/2009PDF207K
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
-
SiGe Differential Amplifier Drives High Speed ADCs at Hundreds of MHz6/1/2007 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC6401-14
LTC6401-20
LTC6401-26
LTC6401-8
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC6401CUD-26#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6401CUD-26#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6401IUD-26#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC6401IUD-26#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R532 Reliability Data |
