LTC6400-26

DC~300MHz向け1.9GHz低ノイズ、低歪み、差動ADCドライバ

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.84
特長
  • -3dB帯域幅:1.9GHz
  • 20V/V(26dB)の固定利得

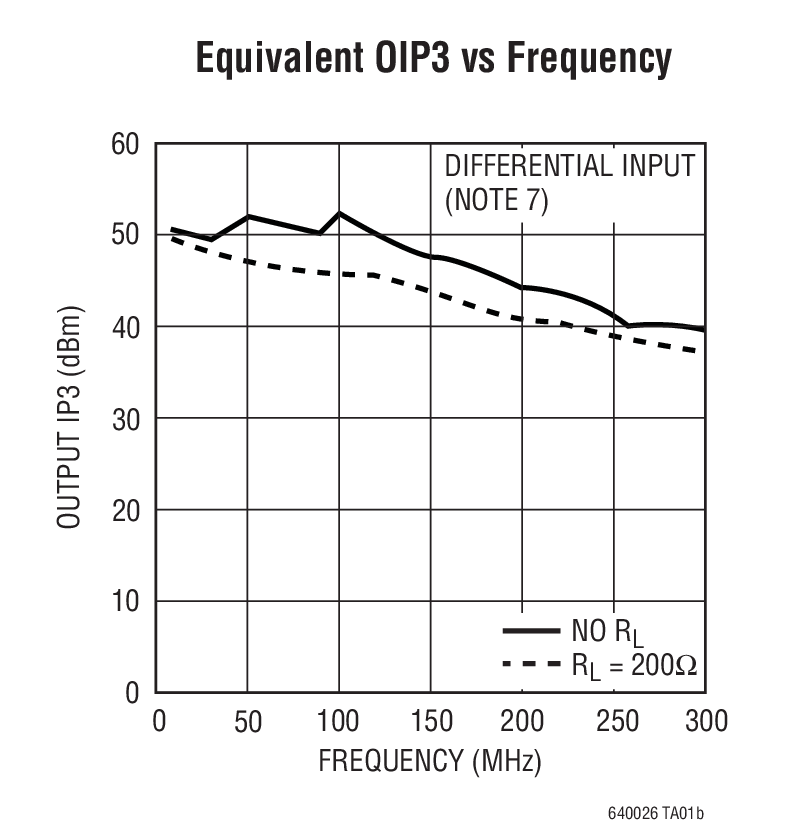

  • 70MHzでのIMD3:-94dBc (等価OIP3 = 51dBm)
  • 300MHzでのIMD3:-71dBc(等価OIP3 = 39.5dBm)
  • 内部オペアンプ・ノイズ:1nV/√Hz
  • 総入力基準ノイズ:1.5nV/√Hz
  • ノイズ・フィギュア:6.8dB
  • 差動入出力
  • 入力インピーダンス:50Ω
  • 電源電圧範囲:2.85V~3.5V
  • 消費電流:85mA(255mW)
  • 調整可能な出力同相電圧:1V~1.6V
  • DC結合またはAC結合動作
  • 最大差動出力振幅:4.7VP-P

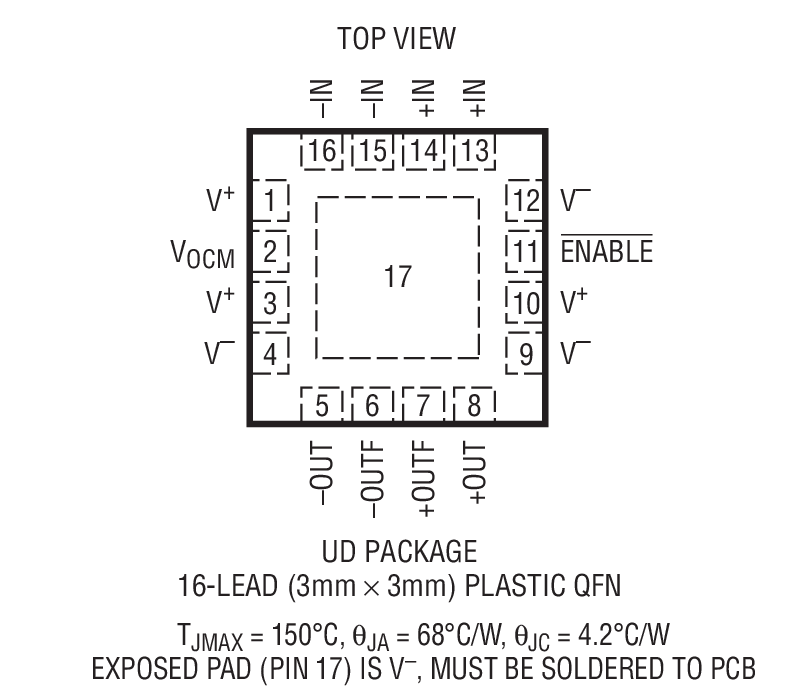

  • 3mm×3mm×0.75mmの小型16ピンQFNパッケージ
製品概要
show more Icon

LTC6400-26は、DC~300MHzの信号を処理するための高速差動アンプです。このデバイスは低ノイズ、低歪みで12、14および16ビットADCをドライブするために特別に設計されていますが、汎用広帯域利得ブロックとしても使用できます。

LTC6400-26は使いやすく、最小限のサポート回路しか必要としません。出力同相電圧は入力と関係なく、外部ピンを使用して設定され、多くのアプリケーションにおいてトランスやAC結合コンデンサが不要です。利得は内部で26dB(20V/V)に固定されます。

LTC6400-26はIF利得ブロックやトランスを使用する代替ソリューションに比べて省スペースで省電力です。LTC6400-26は3mm×3mmの小型16ピンQFNパッケージで供給され、-40℃~85℃の温度範囲で動作します。


アプリケーション

  • 差動ADCドライバ
  • 差動ドライバ/レシーバ

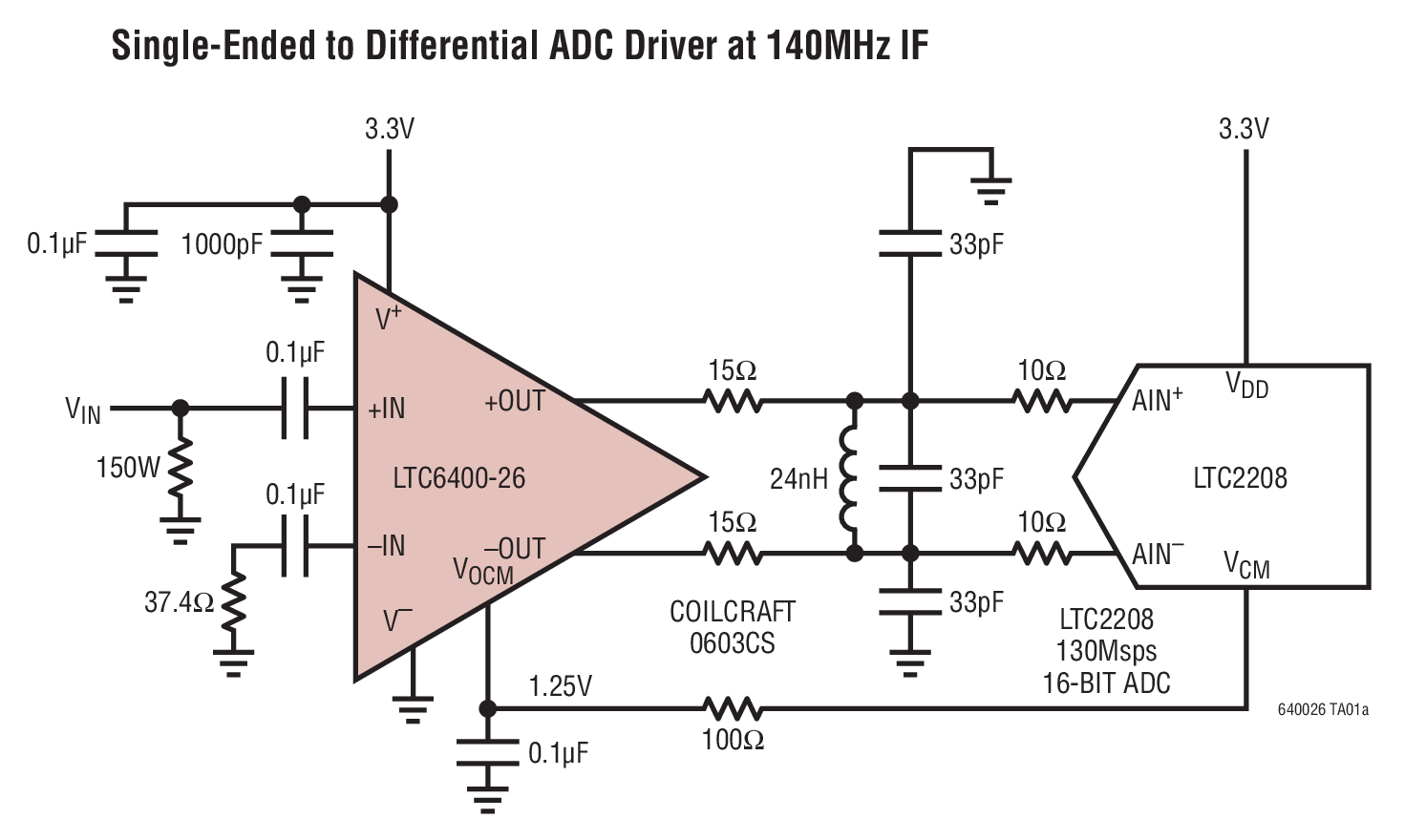

  • シングルエンドから差動への変換
  • IFサンプリング・レシーバ
  • SAWフィルタ・インターフェイス
