類似製品
製品概要
機能と利点
- 広い電源電圧範囲：4V～60V、絶対最大定格は70V
- 低いオフセット電圧：±450μV（最大）

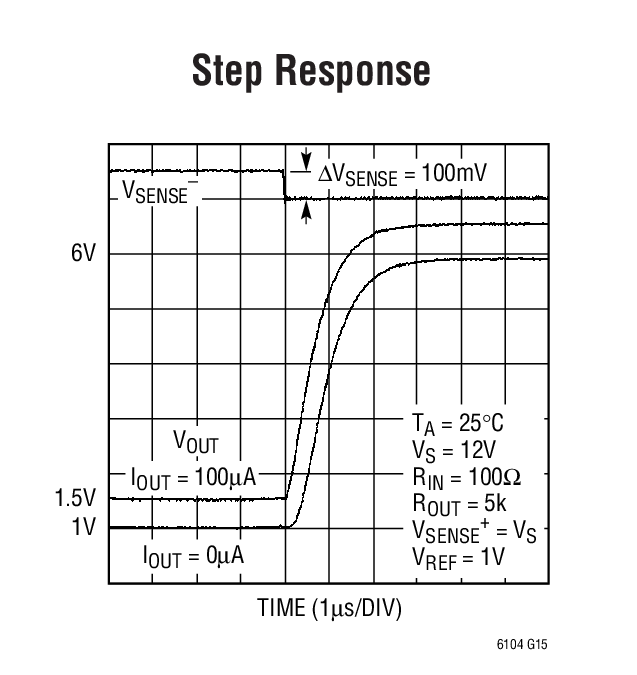

- 高速応答：1μsの応答時間
- 外付け抵抗で利得を設定可能、各方向ごとに利得を設定可能
- 低い入力バイアス電流：170nA（最大）
- PSRR： 110dB（最小)
- 出力電流：±1mA（最大）
- 低消費電流：520μA、VS = 12V
- -40°C～125°Cの温度範囲で規定

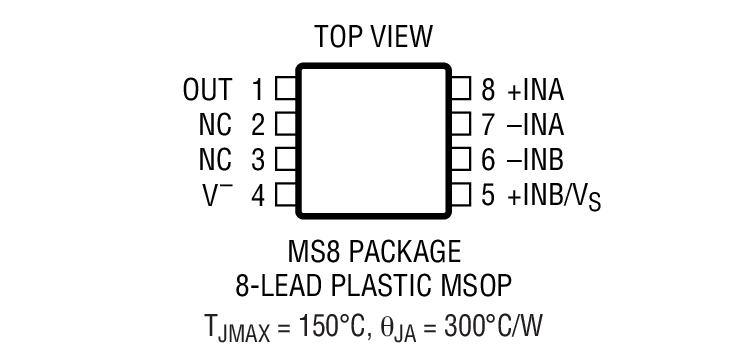

- 8ピンMSOPパッケージ
製品概要
LTC6104は、汎用性の高い、高電圧、ハイサイド、双方向、電流センス・アンプです。最大±450μVのオフセットと12Vでわずか520μA（標準）の消費電流という優れたデバイス特性により、柔軟な設計が可能です。LTC6104は4V～60Vの電源で動作します。
LTC6104は外付けセンス抵抗（シャント抵抗)の両端の電圧を介して双方向電流をモニタします。そして、このセンス電圧をグランド基準信号に変換します。利得は3本の外付け抵抗で設定され、どちらの電流方向にも個別に設定できます。DCオフセットが低いので、小型のシャント抵抗と大型の利得設定抵抗を使用できます。このため、シャントの電力損失を最小限に抑えます。
動作電源範囲が広く高精度のLTC6104は、車載、産業、パワーマネージメントなどの様々なアプリケーションに最適です。最大入力センス電圧が500mVなので、広範囲の電流をモニタできます。高速応答により、負荷電流警告やシャットオフ保護制御に最適です。また、消費電流が非常に低いので、低消費電力が要求されるアプリケーションに適しています。
LTC6104は8ピンMSOPパッケージで供給されます。
アプリケーション
- 電流シャント測定
- バッテリのモニタ
- リモート･センス
- パワーマネージメント
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

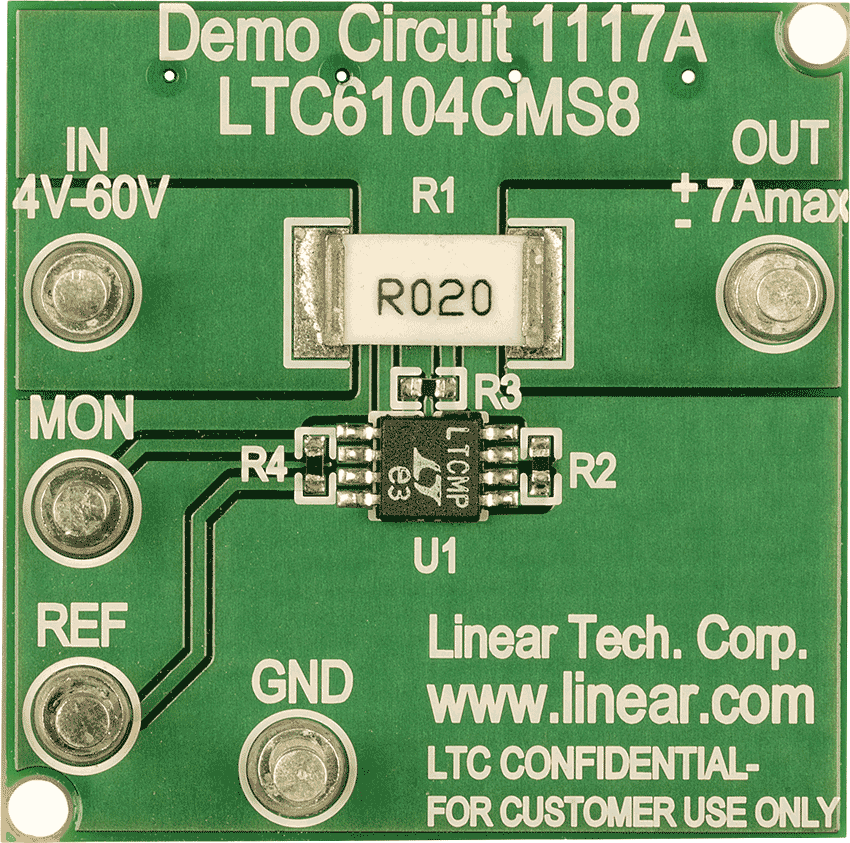

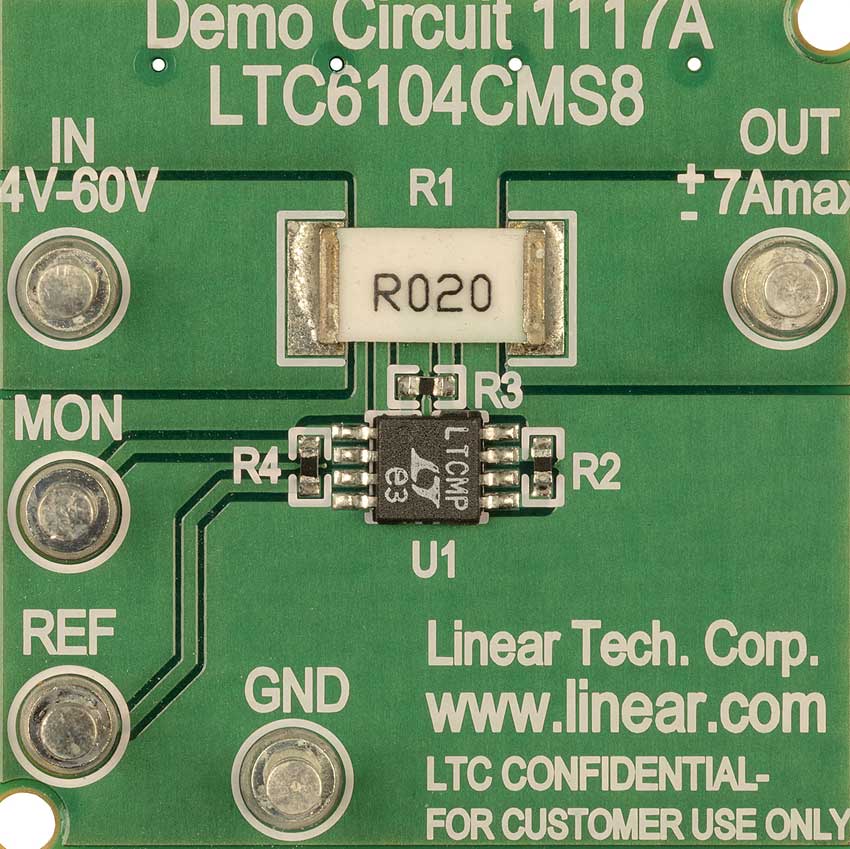

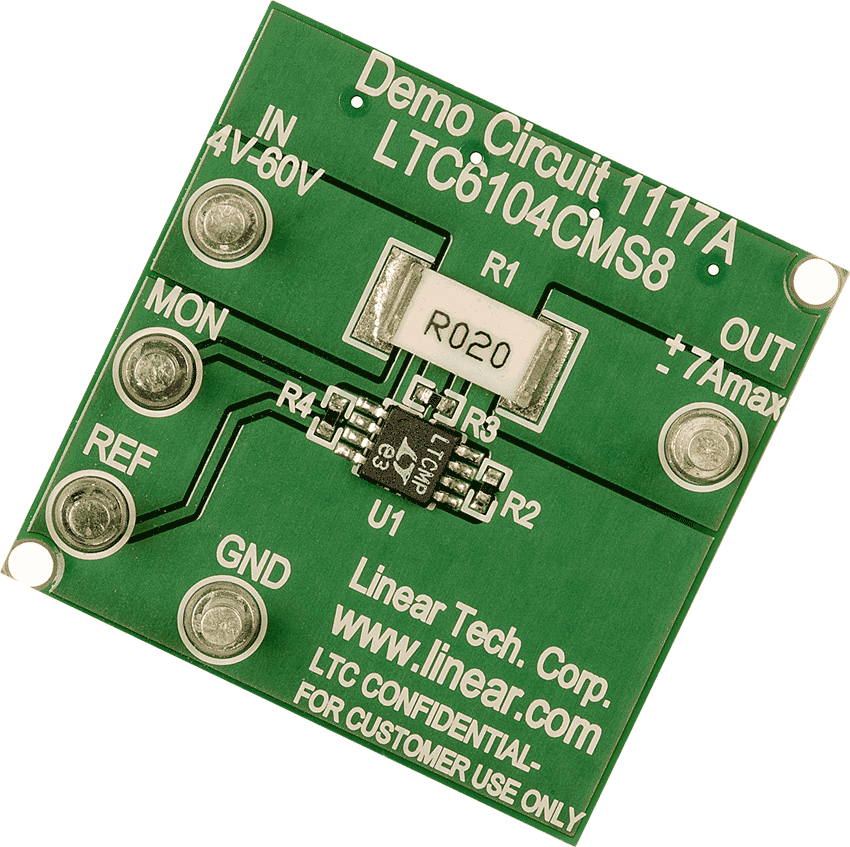

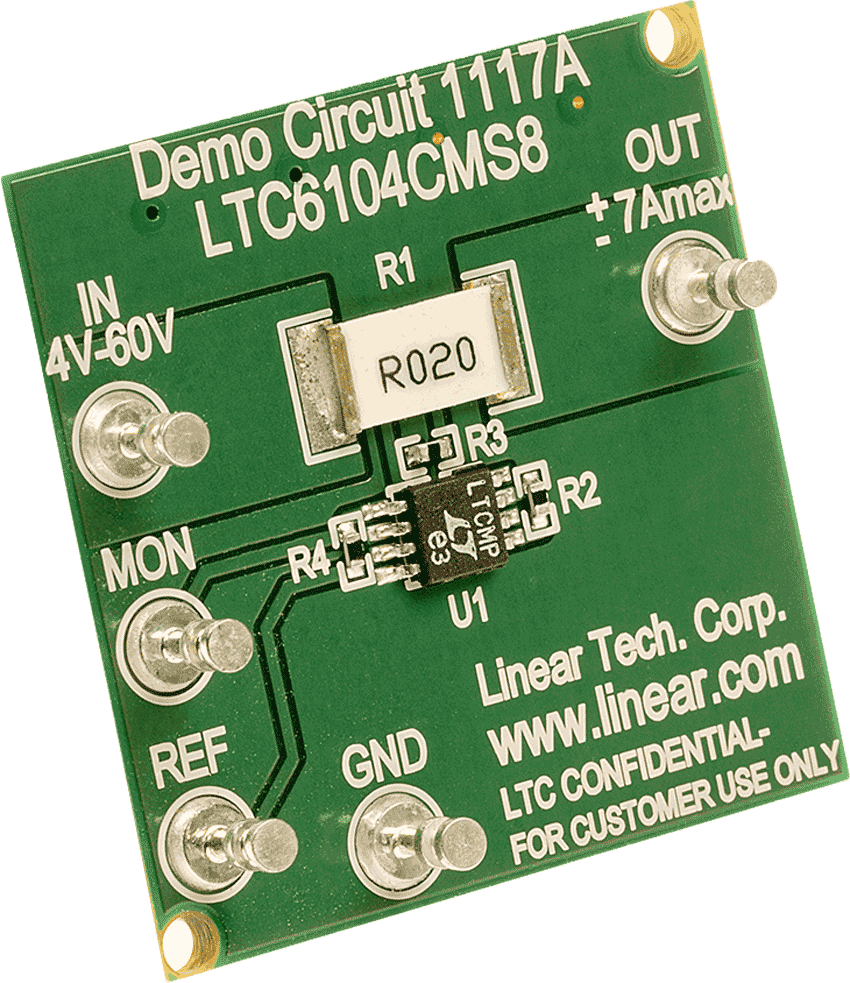

評価キット (1)
参考資料
-
R503 Reliability Data3/26/2018
-

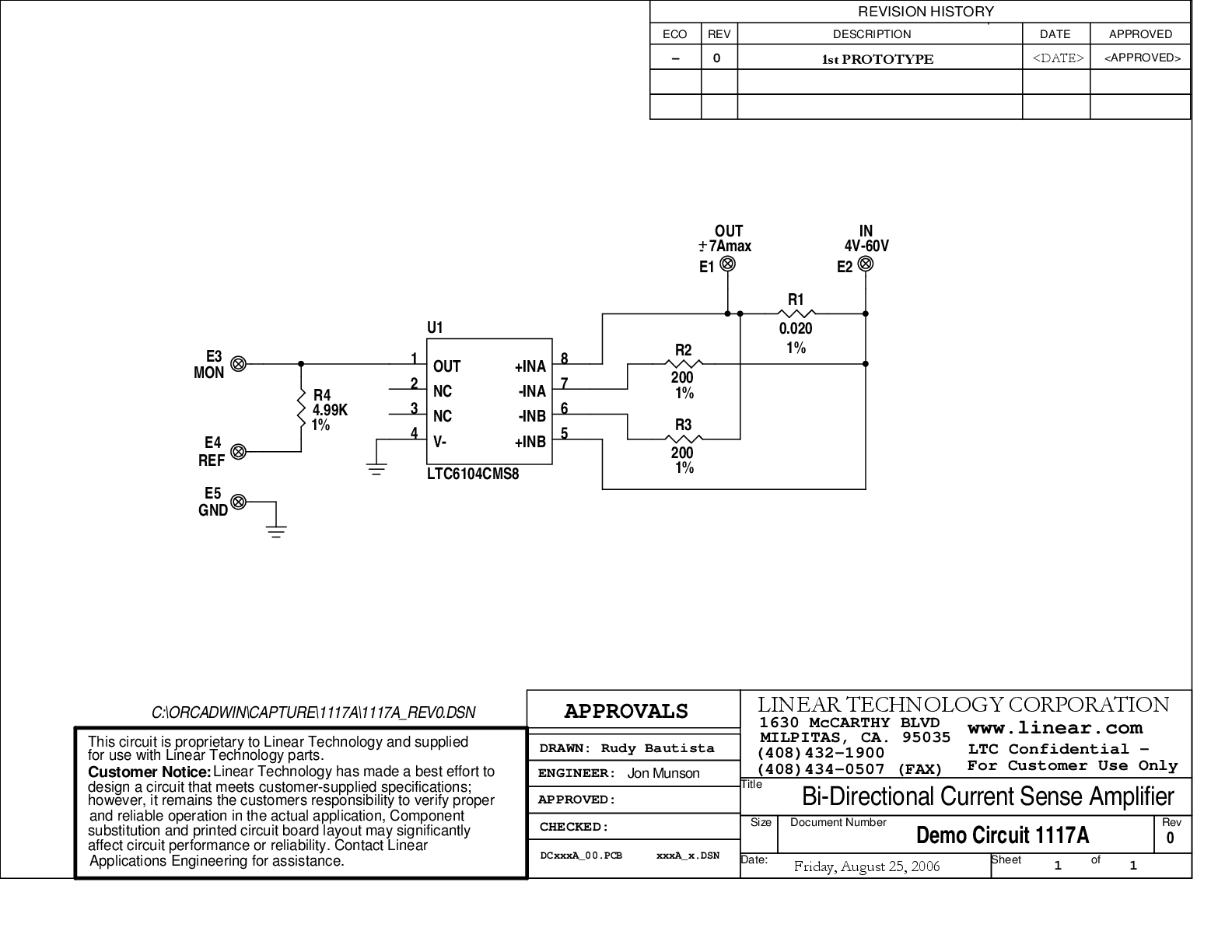

DC1117A - Demo Manual9/24/2009
-
