製品概要

機能と利点

  • 2つの独立した電流センス・アンプ
  • 広い電源電圧範囲:4V~60V、絶対最大定格は70V
  • 低いオフセット電圧:450μV(最大)

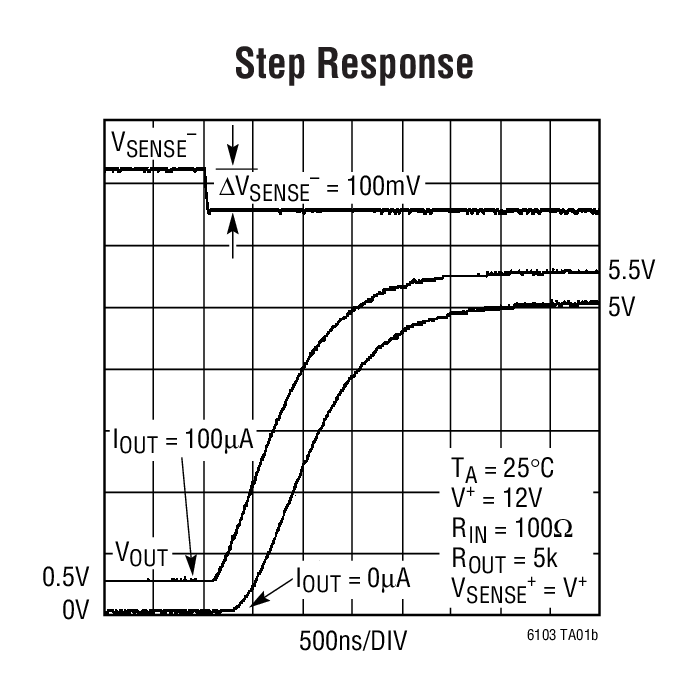

  • 高速応答:1μsの応答時間
  • 外付け抵抗で利得を設定可能
  • 低い入力バイアス電流:170nA(最大)
  • PSRR:6V~60Vで110dB(最小)
  • 出力電流:1mA(最大)
  • 低消費電流:275μA/アンプ、VS = 12V
  • -40℃~125℃の温度範囲で規定
  • 8ピンMSOPパッケージ

製品概要

LTC6103は、汎用性の高い、高電圧、ハイサイドのデュアル電流センス・アンプです。2つの内蔵アンプは、同じV-端子を共用する以外は独立しています。最大450μVのオフセットと12Vでわずか275μA(標準)/アンプの消費電流を誇ります。LTC6103は4V~60Vの電源で動作します。

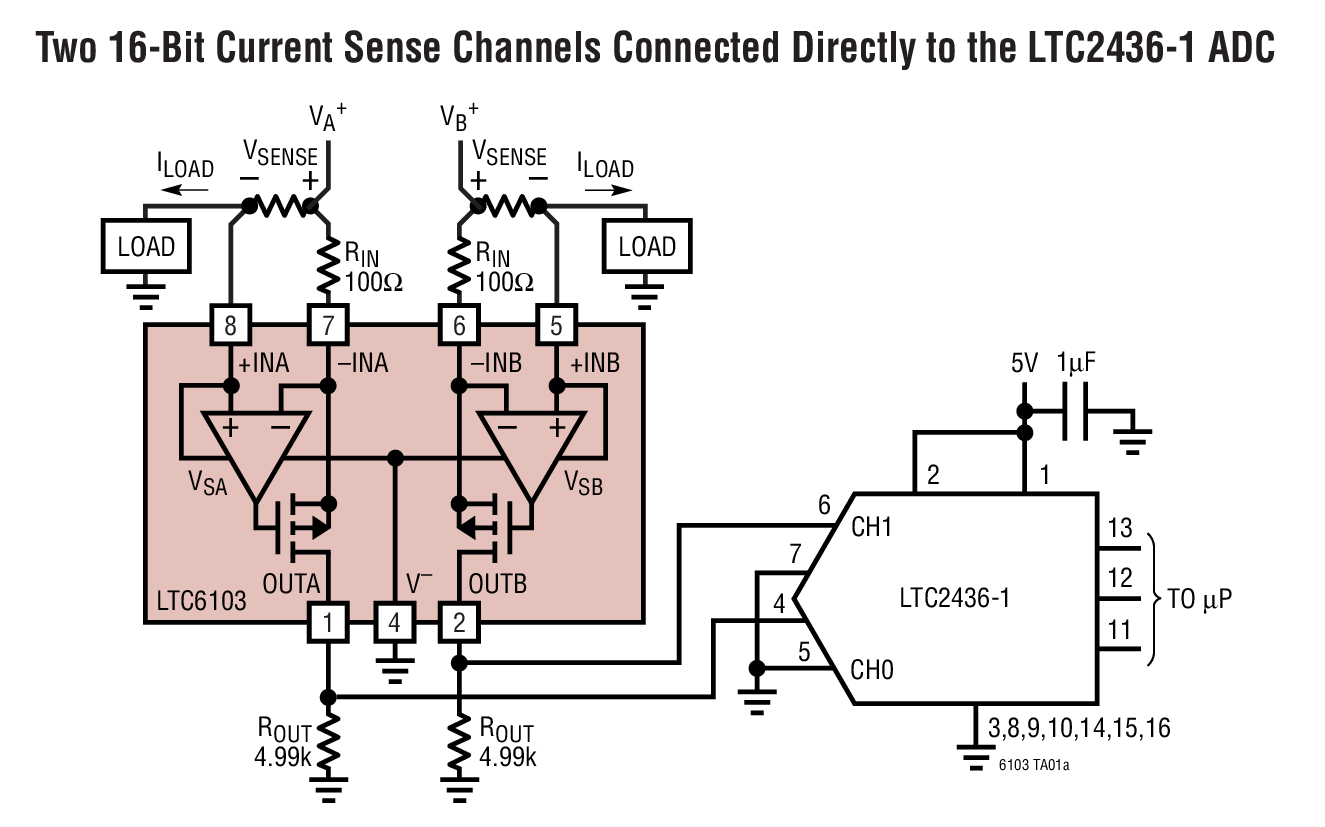

LTC6103は外付けセンス抵抗(シャント抵抗)の両端の電圧を介して電流をモニタします。内部回路によって入力電圧を出力電流に変換するので、高い同相電圧上の小さいセンス信号をグランド基準信号に変換することができます。DCオフセットが低いので、小型のシャント抵抗と大型の利得設定抵抗を使用できます。このため、シャントの電力損失を最小限に抑えます。

動作電源範囲が広く高精度のLTC6103は、車載から産業に至る様々なアプリケーションやパワーマネージメントに最適です。高速応答により、負荷電流警告やシャットオフ保護制御に最適です。また、消費電流が非常に低いので、低消費電力が要求されるアプリケーションに適しています。

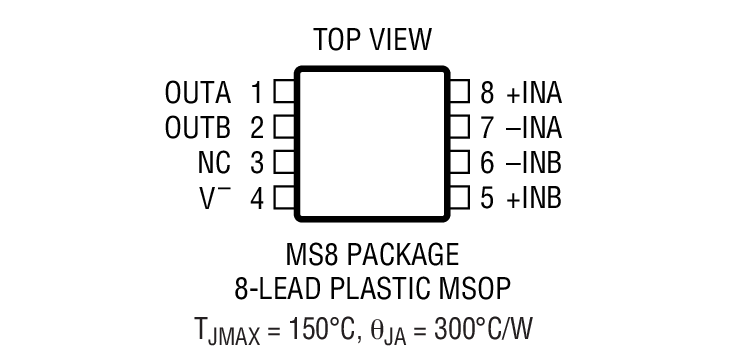

LTC6103は8ピンMSOPパッケージで供給されます。


アプリケーション

  • 電流シャント測定
  • バッテリのモニタ
  • リモート・センス
  • パワーマネージメント
  • 高電圧レベル変換器
