LTC5576

製造中

3GHz～8GHz高直線性アクティブ・アップコンバーティング・ミキサ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • OIP3：25dBm
  • 変換利得：-0.6dB
  • 5.8GHzでのノイズ・フィギュア：14.1dB
  • 出力ノイズフロア：–154dBm/Hz
  • LO-RF間の漏れが少ない
  • LO駆動レベル：0dBm
  • 広帯域で50Ωに整合した入力
  • 高い入力P1dB：10dBm（5V）
  • 5Vまたは3.3V電源での電源電流：99mA
  • シングルエンド出力およびLO入力
  • イネーブル・ピン
  • -40°C～105°Cで動作（TC）

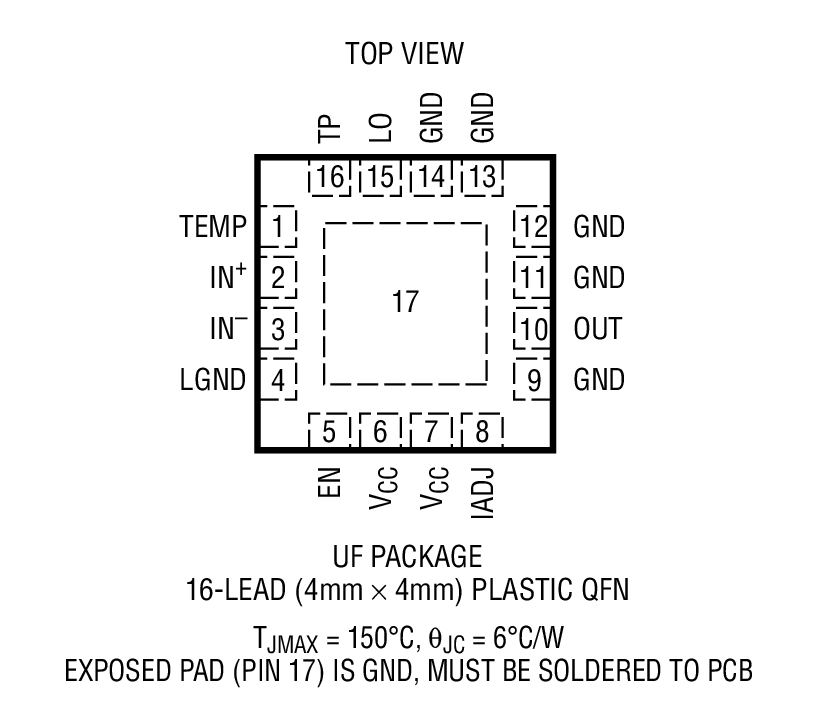

  • 16ピン（4mm × 4mm）QFNパッケージ

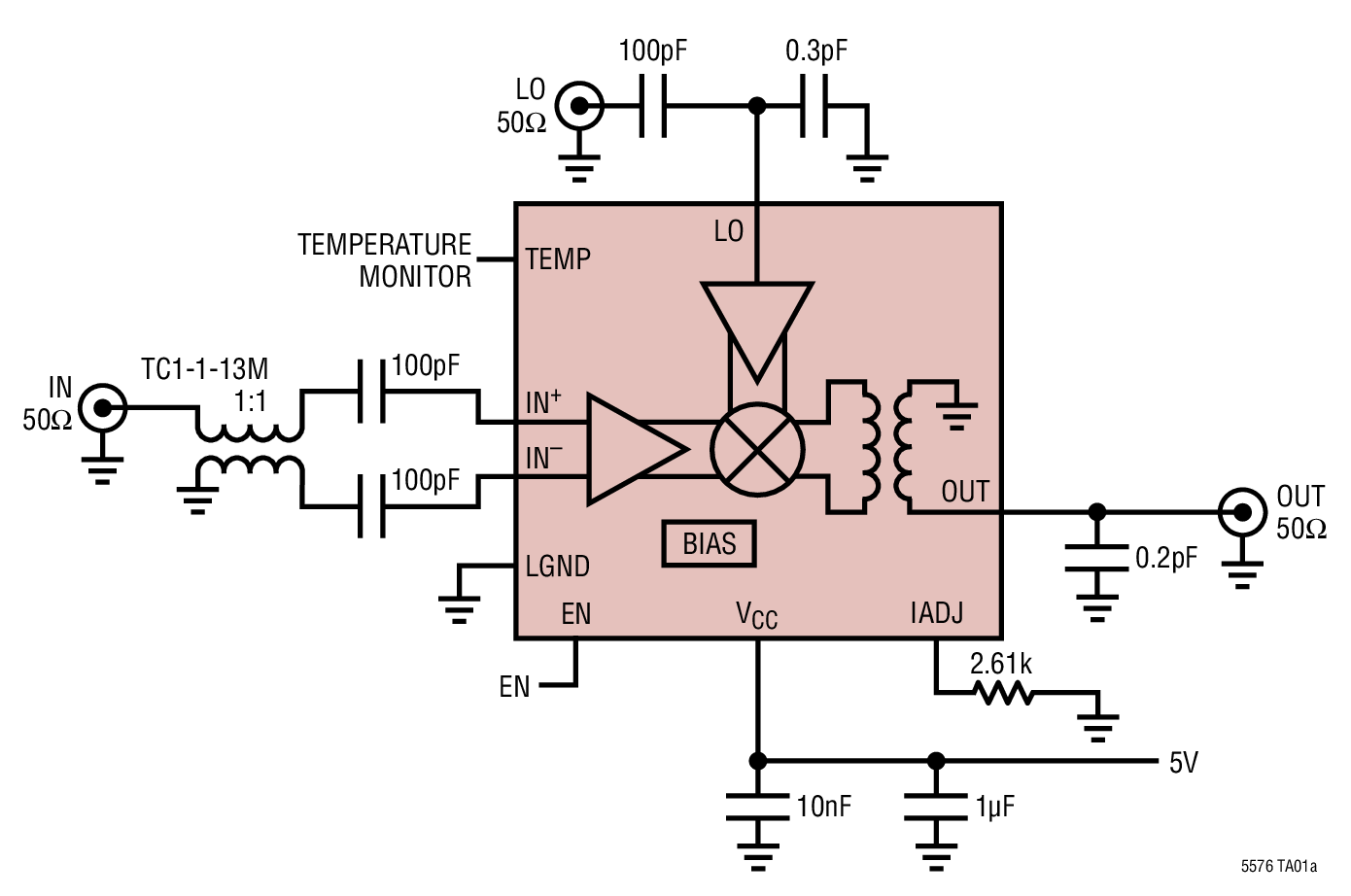

LTC5576は、広い入力帯域幅、低歪み、および低LOリークが要求されるアップコンバーティング・アプリケーション向けに最適化された高直線性のアクティブ・ミキサです。内蔵の出力トランスは4GHz～6GHzのアプリケーションに合わせて最適化されていますが、出力周波数を最低3GHzまたは最高8GHzに再調整するのは簡単であり、性能の低下はわずかで済みます。入力は1:1の伝送線バラン・トランスを使用する場合に合わせて最適化されており、非常に広帯域のインピーダンス整合が可能です。

LO入力ポートはシングルエンドであり、優れた歪み性能とノイズ性能を実現するために必要なLOの電力がわずか0dBmである上に、回路の要件も低く抑えられます。LTC5576はLOリークが少ないので、LO抑圧要件を満たすための出力フィルタリングの必要性が少なくなります。

LTC5576は5V動作に合わせて最適化されていますが、性能はわずかに劣るものの3.3V電源でも使用できます。イネーブル機能により、デバイスを簡単にシャットダウンして消費電力をさらに節減することができます。


アプリケーション

  • 広帯域トランスミッタ
  • 4Gおよび5Gの無線インフラ
  • 固定の無線アクセス機器
  • ワイヤレス・リピータ
LTC5576
3GHz～8GHz高直線性アクティブ・アップコンバーティング・ミキサ

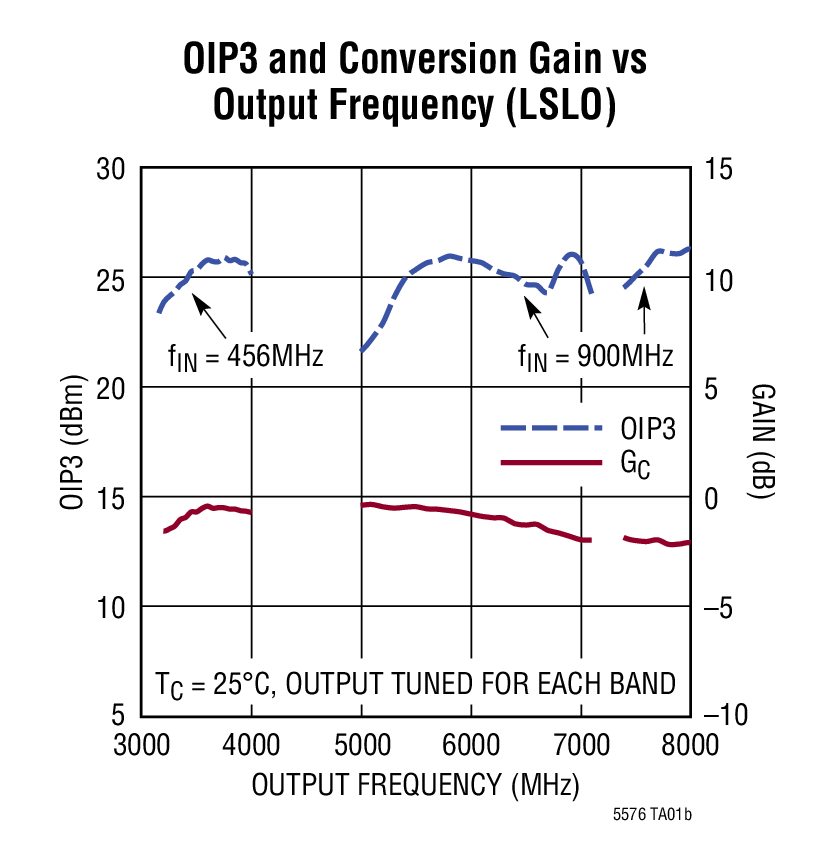

OIP3 and Conversion Gain vs Output Frequency (LSLO) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
フェーズ・ロック・ループ（PLL）シンセサイザ 1
LTC6948
最終販売 VCOを内蔵した超低ノイズ0.37GHz～6.39GHz分数分周方式シンセサイザ
ロー・ノイズ・アンプ（LNA）＆パワー・アンプ 1
LTC6431-20
新規設計に推奨 利得ブロック20dBの50Ω IFアンプ
変調器 ＆ 復調器 1
LTC5588-1
製造中 OIP3が非常に高い200MHz～6000MHz直交変調器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

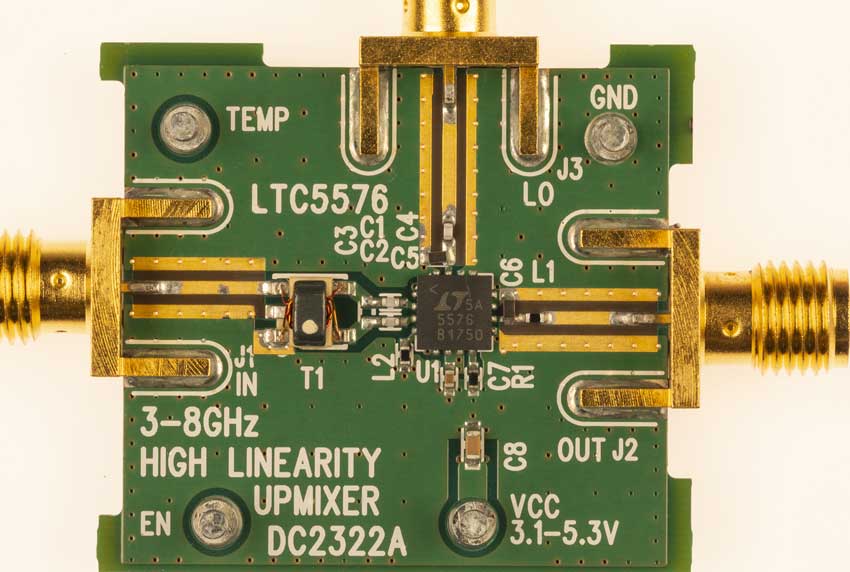

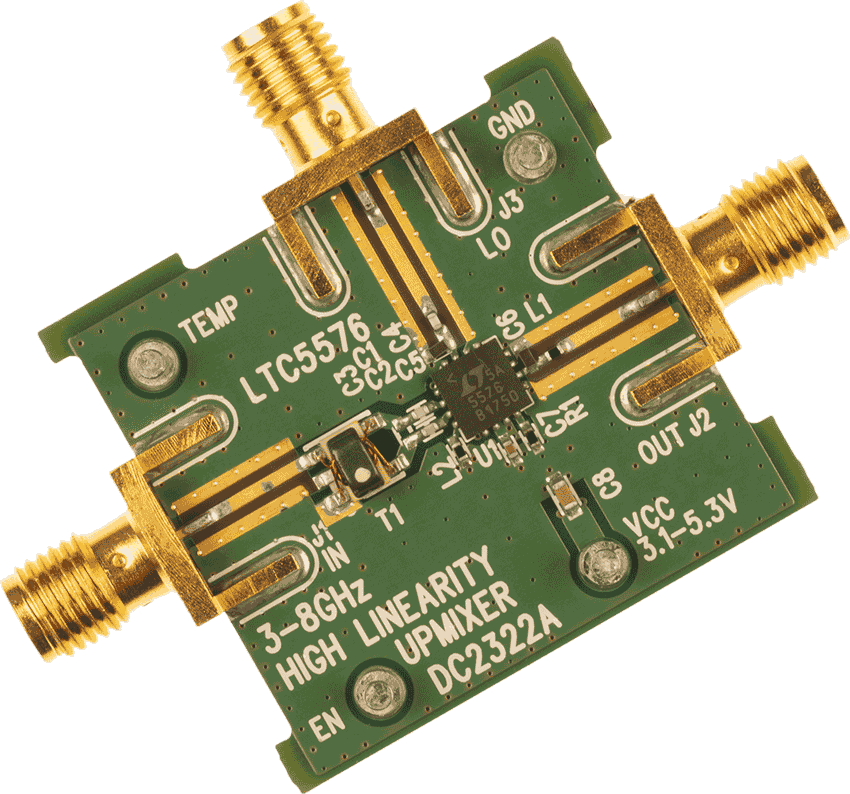

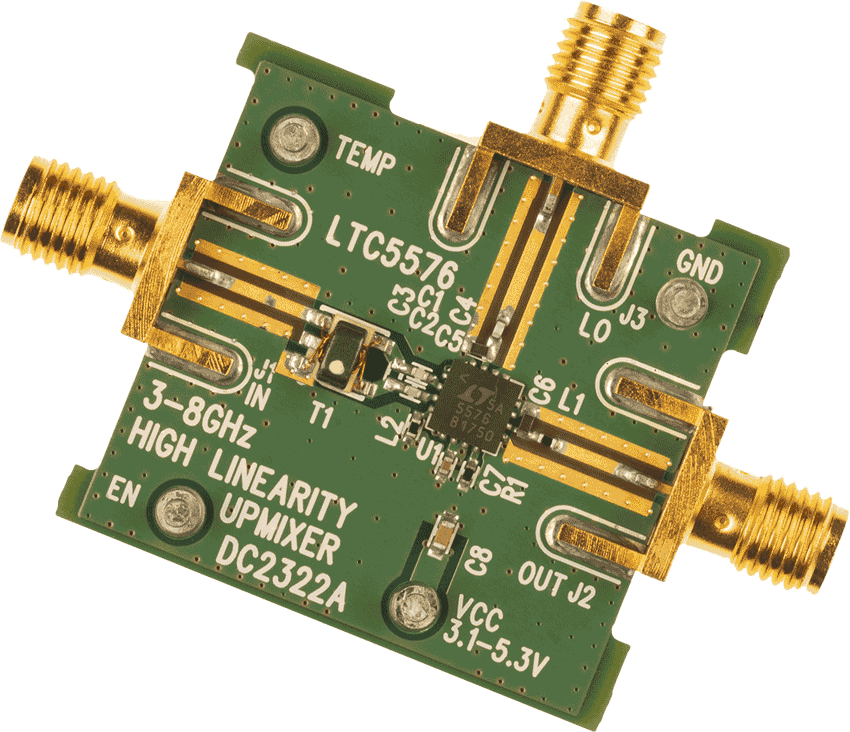

DC2322A

LTC5576 Demo Board | 3GHz to 8GHz High Linearity Active Upconverting Mixer

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2322A is designed for evaluation of the LTC5576 active upconverting mixer with very wide input bandwidth and low distortion. Its OUT port is optimized for 4GHz to 6GHz applications, but is easily retuned for output frequencies as low as 3GHz, or as high as 8GHz with minor performance degradation. The IN port is optimized for 30MHz to 6GHz operation while the LO port is always 50Ω matched from 1GHz to 8GHz.
DC2322A
LTC5576 Demo Board | 3GHz to 8GHz High Linearity Active Upconverting Mixer

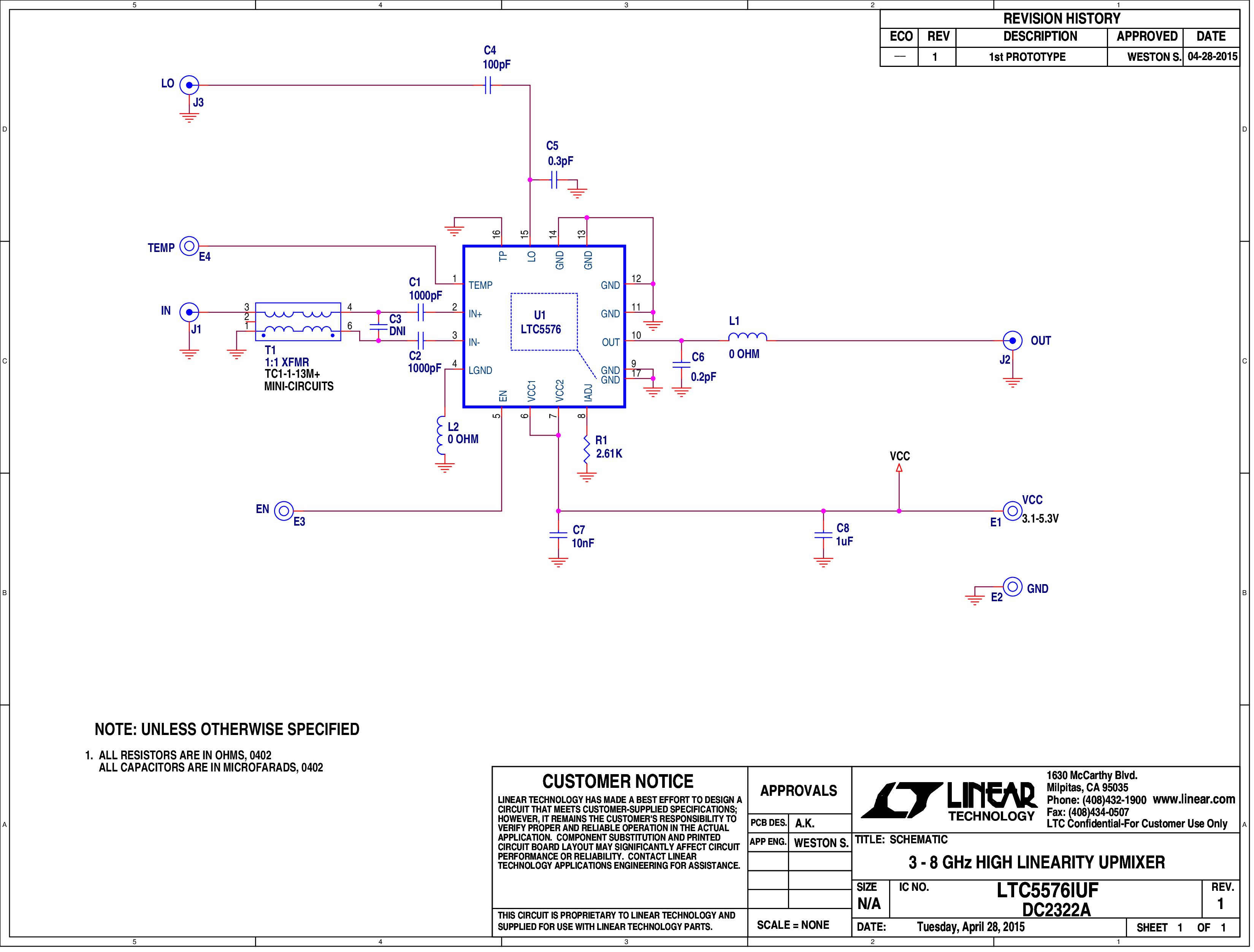

DC2322A Demo Board DC2322A Demo Board DC2322A Demo Board DC2322A Demo Board DC2322A - Schematic
