製品概要
機能と利点
- 変換利得：7.4dB（5250MHz時）
- IIP3：25.9dBm（5250MHz時）
- ノイズフィギュア：11.3dB（5250MHz時）
- 高い入力P1dB
- IF帯域幅：最大1GHz
- 消費電力：640mW
- シャットダウン・ピン
- 50ΩシングルエンドのRF入力およびLO入力
- LO駆動レベル：+2dBm
- LO-RF間とLO-IF間の絶縁性が高い
- 動作温度（TC）：-40°C～105°C
- 小型のソリューション・サイズ
- 16ピン（4mm × 4mm）QFNパッケージ
製品概要
LTC5544は、600MHz～6GHzの周波数範囲をカバーする高ダイナミックレンジ、高利得のパッシブ・ダウンコンバーティング・ミキサ・ファミリの1つです。LTC5544は、4GHz～6GHzのRFアプリケーション向けに最適化されています。最適な性能を得るためには、LO（局部発振器）周波数を4.2GHz～5.8GHzの範囲内にする必要があります。標準的なアプリケーションは、5.15GHz～5.35GHzのRF入力およびローサイドLOを備えたWiMAXレシーバです。
LTC5544は3.3V動作用に設計されていますが、より高いP1dBを得るために、IFアンプの電源を5Vにすることができます。
LTC5544の備える高い集積度により、全体的なソリューション・コスト、基板スペース、システム・レベルのばらつきを最小限に抑えると同時に、要求の厳しいレシーバ・アプリケーション向けに最高のダイナミックレンジを提供します。
アプリケーション
- 5GHz WiMAX/WLANレシーバ
- 4.9GHz Public Safety（公共安全）周波数帯
- 4.9GHz～6GHzの軍用通信
- 二地点間ブロードバンド通信
- レーダー・システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

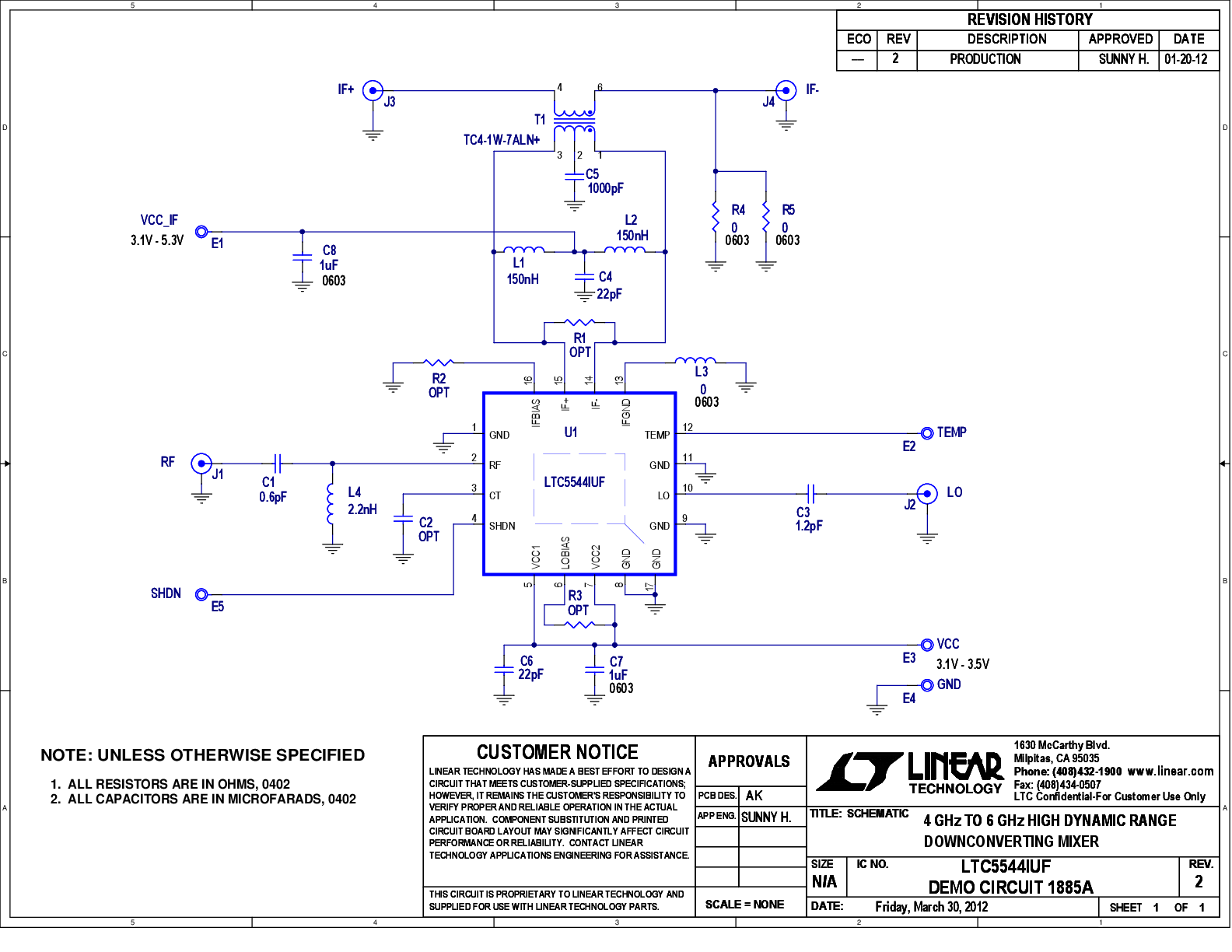

評価キット (1)
