製品概要

機能と利点

  • 2種のSIMカードまたはスマートカード向けパワーマネージメントおよび制御
  • どちらのカード向けにも1.8V/3VのVCCを個別に制御
  • 両方のカードの同時給電をサポート
  • 高速チャネル切替え
  • 自動レベル変換
  • ダイナミック・プルアップによる、高速の信号立ち上がり
  • フォールト保護回路を搭載
  • 自動活性化/不活性化シーケンシング回路
  • 低い動作/シャットダウン電流
  • SIMカード・ピンのESDは10kV以上
  • EMVフォールト耐性要件に準拠
  • 高さの低い20ピン(3mm×3mm)QFNパッケージ

製品概要

LTC4558は、先進の携帯電話が1.8Vまたは3VのSIM(subscriber identify module)とインターフェイスするのに必要な電力変換と信号レベル変換を行います。このデバイスは1.8Vと3VのSIMに関するすべての要件を満たし、2.7V~5.5V入力で1.8Vまたは3VのSIMカードに給電するためのLDOレギュレータを内蔵しています。2本の電圧選択ピンを使用して出力電圧を設定可能で、最大50mAの負荷電流を供給可能です。また、チャネル選択ピンによって、通信用にオープンされるチャネルが決まります。各チャネルごとに個別のイネーブル・ピンを備えているので、両方のカードに同時に給電可能で、1つのチャネルから他のチャネルへの遷移速度を向上させることができます。

内蔵のレベル変換器により、1.4Vの低電源で動作しているコントローラが1.8Vまたは3Vのスマートカードとインターフェイス可能です。動作電流が65μAと低く、シャットダウン電流は1μA以下なので、バッテリ寿命を最大限に延ばすことができます。高さの低い3mm×3mm×0.75mmリードレスQFNパッケージによって、ボードスペースを最小限に抑えることができます。


アプリケーション

  • GSM、TD-SCDMAなどの3G+携帯電話
  • 無線POS端末
  • マルチSAMカード・インターフェイス

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

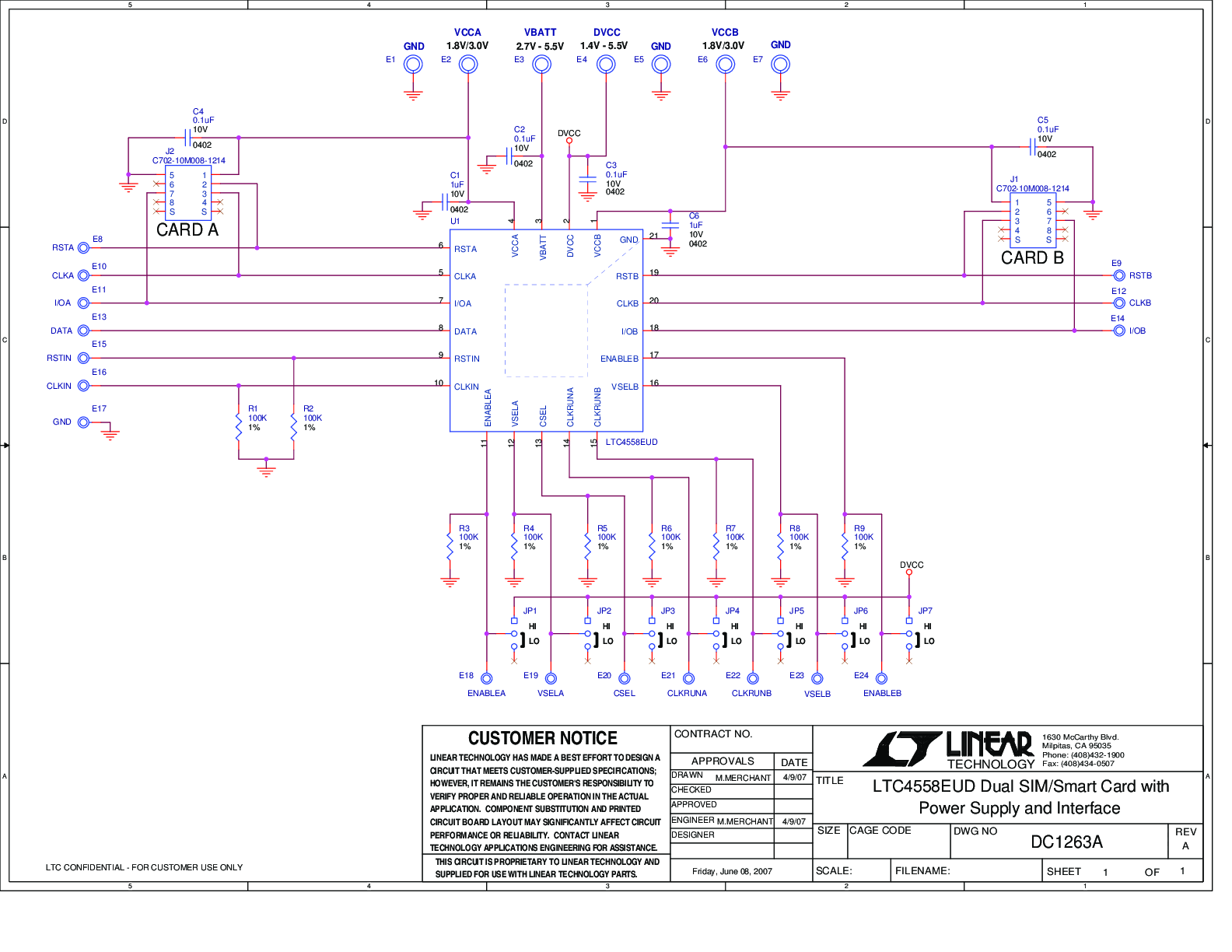

評価キット (1)
