製品概要

機能と利点

  • 2種のSIMカードまたはスマートカード向けパワーマネージメントおよび信号レベル変換器
  • どちらのカード向けにも1.8V/3VのVCCを個別に制御
  • 自動レベル変換
  • ISO7816、ETSI、EMV準拠
  • ダイナミック・プルアップによる、高速の信号立ち上がり
  • フォールト保護回路を搭載
  • 自動活性化/不活性化シーケンシング回路
  • 低い動作/シャットダウン電流
  • SIMカード・ピンのESDは10kV以上
  • EMVフォールト耐性要件に準拠
  • 小型16ピン3mm×3mm QFNパッケージ

製品概要

LTC4557は、2.5Gおよび3G携帯電話が1.8Vまたは3VのSIM(subscriber identify module)とインターフェイスするのに必要な電力変換と信号レベル変換を行います。このデバイスは、1.8Vと3VのSIMに関するすべての要件を満たしています。2本の電圧選択ピンを使用して出力電圧を設定可能で、最大50mAの負荷電流を供給可能です。

内蔵のレベル変換器により、1.2Vの低電源で動作しているコントローラが1.8Vまたは3Vのスマートカードとインターフェイス可能です。動作電流が100μA以下と低く、シャットダウン電流は1μA以下なので、バッテリ寿命を最大限に延ばすことができます。高さの低い3mm×3mm×0.75mmリードレスQFNパッケージによって、ボードスペースを最小限に抑えることができます。


アプリケーション

  • GSMおよび3G携帯電話
  • 無線POS端末
  • マルチSAMカード・インターフェイス

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

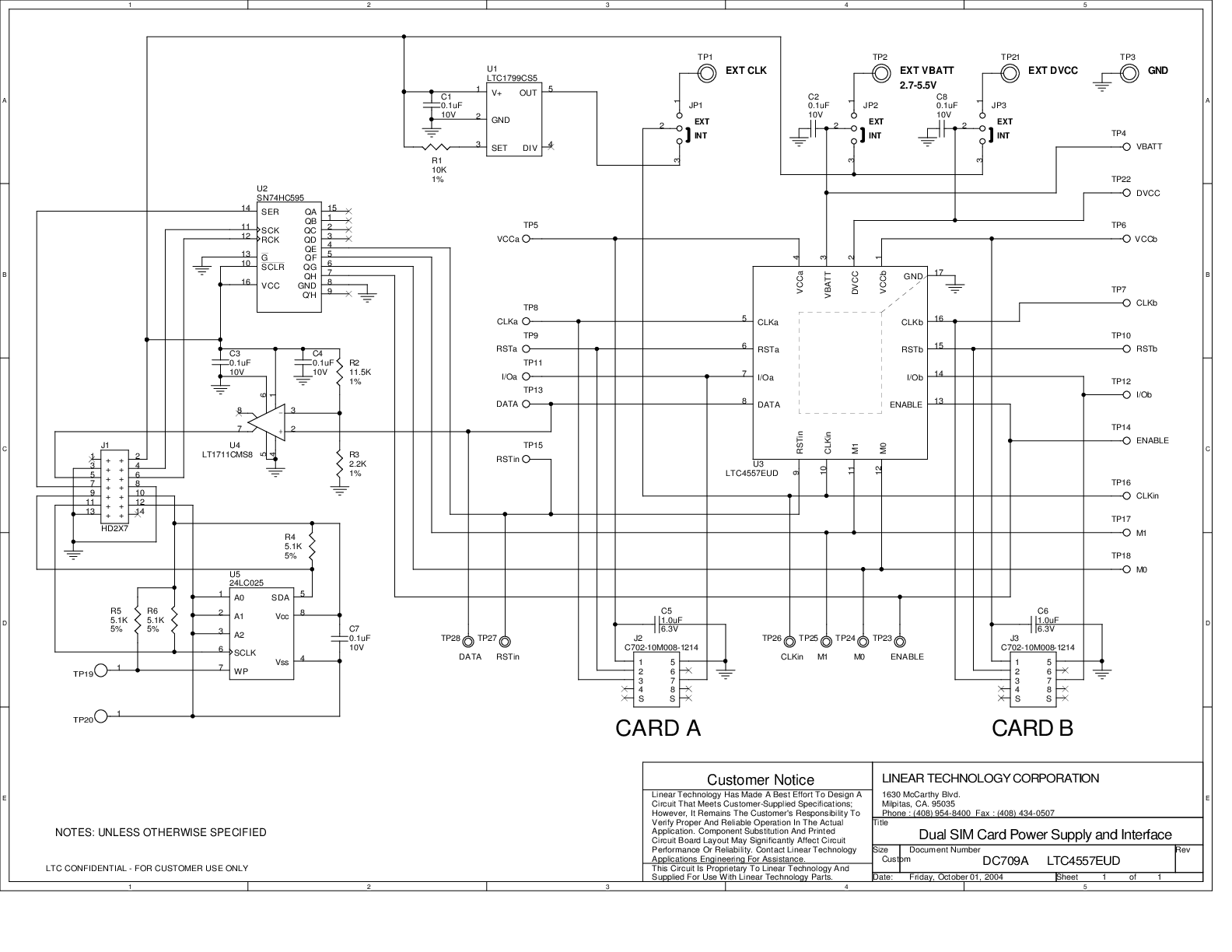

評価キット (1)
