製品概要
機能と利点
- 2チャネル理想ダイオードOR接続または負荷分担
- PowerPath™OR接続ダイオードに代わる低損失デバイス
- LTC4413の高速応答の代替デバイス

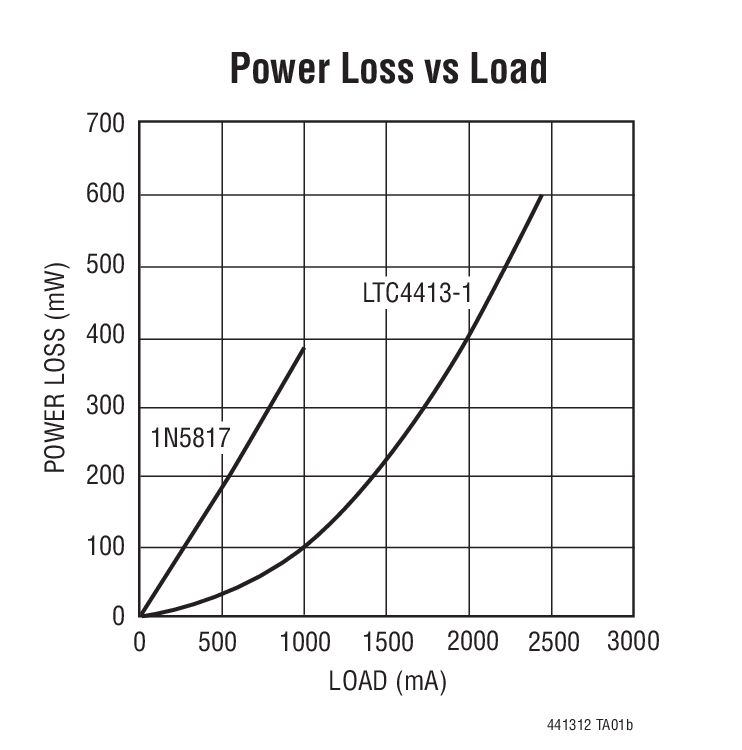

- 低い順方向ON抵抗：3.6Vで140mΩ（最大）
- 低い逆リーク電流
- 低い安定化順方向電圧： 18mV（標準）
- 外付けPチャネルMOSFET用のドライブ出力を備えた過電圧保護センサ（LTC4413-2のみ）
- 動作電圧範囲：2.5V～5.5V
- 最大順方向電流：2.6A
- 電流制限保護機能を搭載
- 熱保護機能を搭載
- 選択されたチャネルが導通していることを知らせるステータス出力
- チャネルのオン/オフをプログラム可能
- 高さの低い（0.75mm）10ピン3mm×3mm DFNパッケージ
製品概要
LTC4413-1とLTC4413-2はいずれも2つのモノリシック理想ダイオードを内蔵しています。それぞれのダイオードは2.5V～5.5Vの入力電圧から最大2.6Aを供給可能です。 各理想ダイオードは、INAをOUTA、INBをOUTBに個別に接続する100mΩ PチャネルMOSFETを使用しています。通常の順方向動作では、各ダイオードの電圧降下は18mVという低い値に安定化されます。最大1Aのダイオード電流に対する消費電流は80μA以下です。いずれかの出力電圧が対応する入力電圧を上回るとMOSFETはオフになり、1μA以下の逆電流がOUTからINへ流れます。各MOSFETの最大順方向電流は2.6Aの定電流に制限され、フォールト状態では内蔵の熱制限回路がデバイスを保護します。内蔵の過電圧保護センサは、電圧がLTC4413-2の絶対最大電圧許容値を超えたことを検出します。
2つのアクティブ“H”制御ピンによって、LTC4413-1/LTC4413-2に内蔵された2つの理想ダイオードを個別にターンオフします。選択されたチャネルが逆バイアスされた場合やLTC4413-1/LTC4413-2が低消費電力のスタンバイ・モードになった場合、11μAのオープンドレインによってステータス信号が“L”になります。

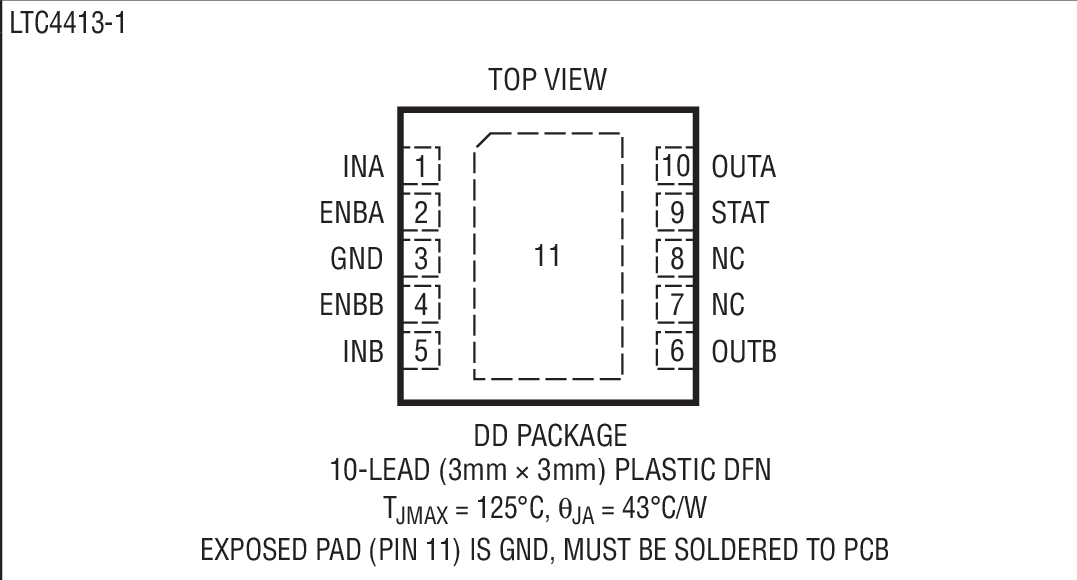

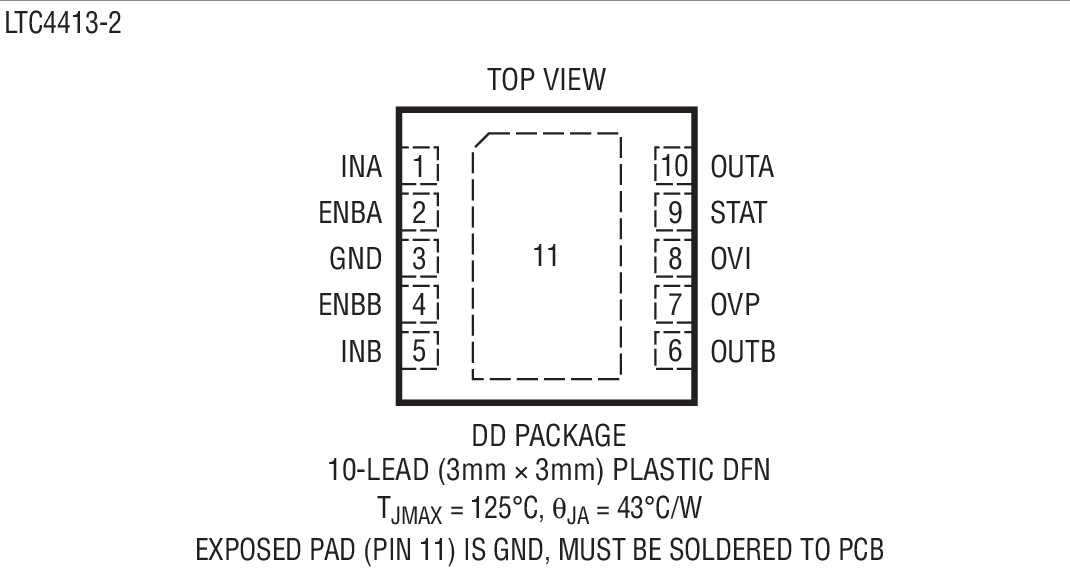

LTC4413-1/LTC4413-2は10ピン3mm×3mm DFNパッケージに収容されます。
| Features | |
| LTC4413 | Lower Iq |
| LTC4413-1 | Lower Vfwd, Faster Response, Higher Iq |
| LTC4413-2 | Lower Vfwd, Faster Response, Higher Iq, 13V (max) OVP |
アプリケーション
- ハンドヘルド製品のバッテリおよびACアダプタのダイオードOR接続
- バックアップ･バッテリのダイオードOR接続
- 電源切換え
- USB周辺機器
- 無停電電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
