LTC4413

新規設計に推奨

3mm×3mm DFNパッケージのデュアル2.6A、2.5V~5.5V理想ダイオード

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 2チャネル理想ダイオードOR接続または負荷分担
  • OR接続ダイオードに代わる低損失デバイス
  • 小さい順方向ON抵抗:3.6Vで100mΩ(最大)
  • 少ない逆リーク電流: 1μA (最大)
  • 低い安定化順方向電圧: 28mV(標準)
  • 動作電圧範囲:2.5V~5.5V
  • 最大順方向電流:2.6A
  • 電流制限機能と熱保護機能を搭載
  • ゆっくりなターンオン/オフにより、誘導ソース・インピーダンスによる電圧スパイクから保護
  • 超低消費電流:LTC4413-1に対する低消費電流の代替デバイス
  • 選択されたチャネルが導通していることを知らせるステータス出力
  • チャネルのオン/オフをプログラム可能
  • 高さの低い(0.75mm)10ピン3mm×3mm DFNパッケージ

LTC4413は、2つのモノリシック理想ダイオードを内蔵しています。それぞれのダイオードは2.5V~5.5Vの入力電圧から最大2.6Aを供給可能です。 各理想ダイオードは、INAをOUTA、INBをOUTBに個別に接続する100mΩ PチャネルMOSFETを内蔵しています。通常の順方向動作では、各ダイオードの電圧降下は28mVという低い値に安定化されます。1Aまでのダイオード電流に対する消費電流は40μA以下です。いずれかの出力電圧が対応する入力電圧を上回るとMOSFETはオフになり、OUTからINへ流れる逆電流は1μA以下になります。各MOSFETの最大順方向電流は2.6Aの定電流に制限され、フォールト状態では内蔵の熱制限回路がデバイスを保護します。

2つのアクティブ"H"制御ピンによって、LTC4413に内蔵された2つの理想ダイオードを個別にターンオフし、1に示すように、動作モードを制御します。選択されたチャネルが逆バイアスされた場合やLTC4413が低消費電力のスタンバイ・モードになった場合、ステータス信号が“L”電圧になってこの状態を示します。

導通状態を示すのに9μAのオープンドレインSTATピンが使用されます。STATピンが470k抵抗を介して正電源に終端されている場合、選択されたダイオードが導通していることを、STATピンの“H”電圧で示すことができます。LTC4413が順方向電流を流していない場合、このSTATピンの信号を使用して補助PチャネルMOSFETパワー・スイッチをドライブし、第3の代替電源を制御することができます。

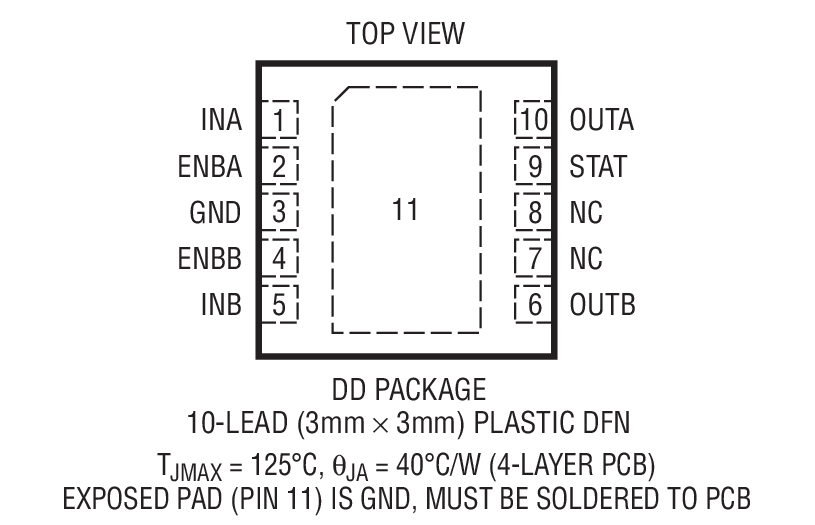

LTC4413は10ピンDFNパッケージに収容されます。

Features
LTC4413 Lower Iq
LTC4413-1 Lower Vfwd, Faster Response, Higher Iq
LTC4413-2 Lower Vfwd, Faster Response, Higher Iq, 13V (max) OVP

アプリケーション

  • ハンドヘルド製品でのバッテリおよびACアダプタのダイオードOR接続
  • バックアップ電源のダイオードOR接続
  • 電源切換え
  • USB周辺機器
  • 無停電電源

LTC4413
3mm×3mm DFNパッケージのデュアル2.6A、2.5V~5.5V理想ダイオード

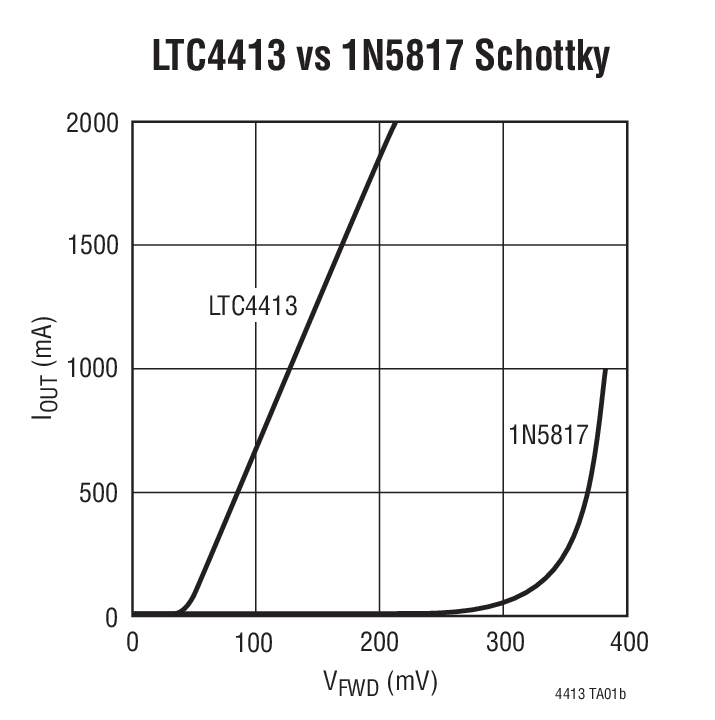

LTC4413 vs 1N5817 Schottky Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ & コントローラ 1
LTC4361 新規設計に推奨 過電圧/過電流保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice


下記製品はLTspiceで使用することが出来ます。:

  • LTC4413
  • LTC4413-1
  • LTC4413-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
DC839A

LTC4413EDD | Dual Ideal Diode-Triple Power Path Controller, VIN = 2.5 to 5.5V, VOUT = 2.5 to 5.5V @ 2.6A MAX

製品詳細

DC839A: Demo Board for the LTC4413 Dual 2.6A, 2.5V to 5.5V, Ideal Diodes in 3mm × 3mm DFN.

DC839A
LTC4413EDD | Dual Ideal Diode-Triple Power Path Controller, VIN = 2.5 to 5.5V, VOUT = 2.5 to 5.5V @ 2.6A MAX

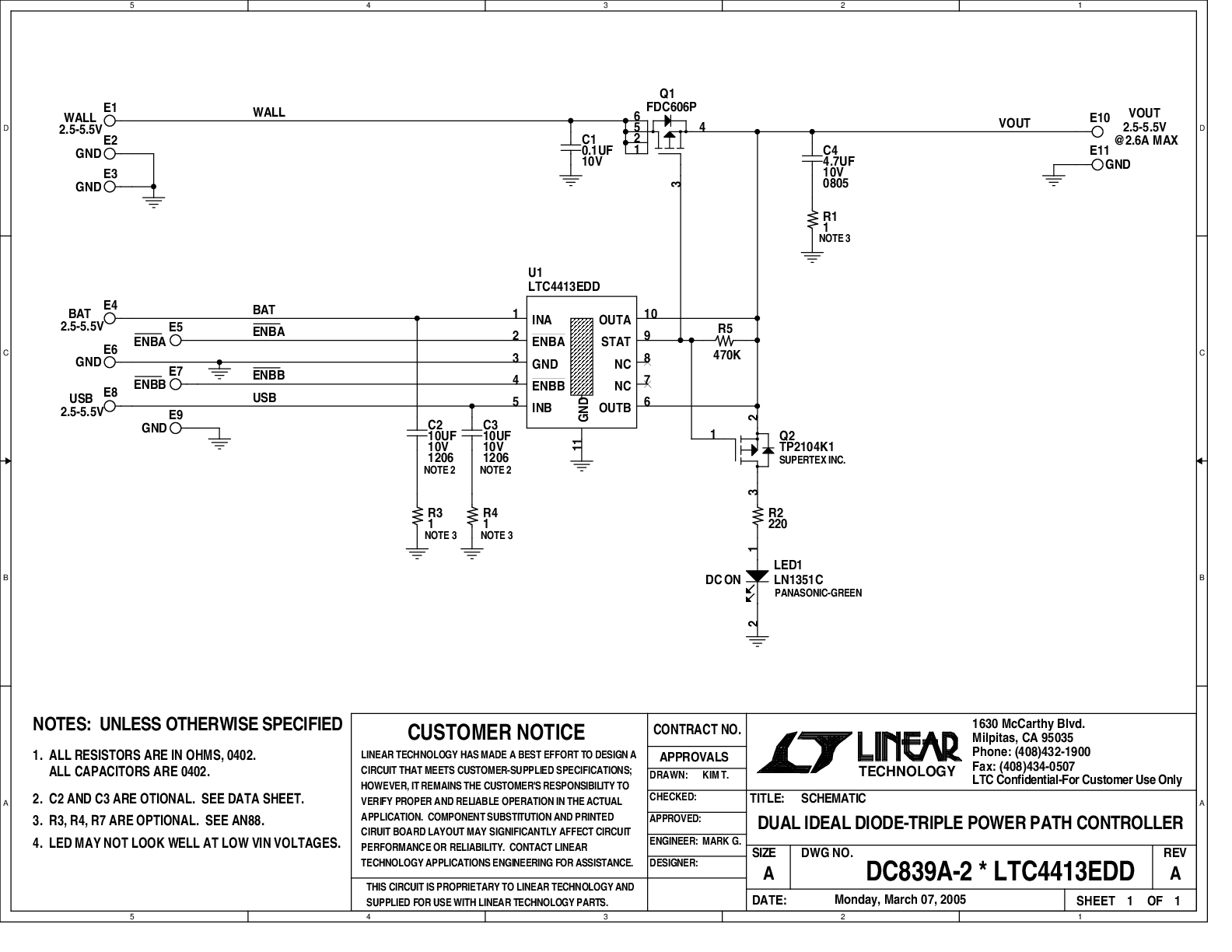

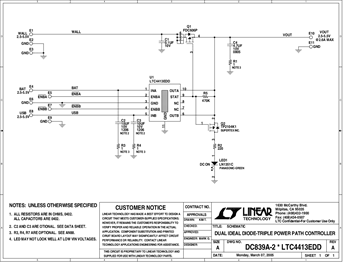

DC839A - Schematic
