製品概要
機能と利点
- 最低0.9Vまでの低電圧システムに最適化
- スタックバス復旧機能付きの双方向バッファ
- 出力から入力までのオフセット：-200mV/入力から出力までのオフセット：+300mV
- スタックバスのタイムアウト：30ms
- 非準拠VOL I2Cデバイスと互換
- 電源の入ったバックプレーンへのボード挿入/引抜き時に、SDAやSCLの損傷を防止
- ±6kV 人体モデル ESD 保護
- 入力SDAおよびSCLラインを出力から絶縁
- I2C™、I2C Fast Mode、SMBus規格に準拠
- READYオープンドレイン出力
- SDAOUTおよびSCLOUTラインでの1Vのプリチャージ

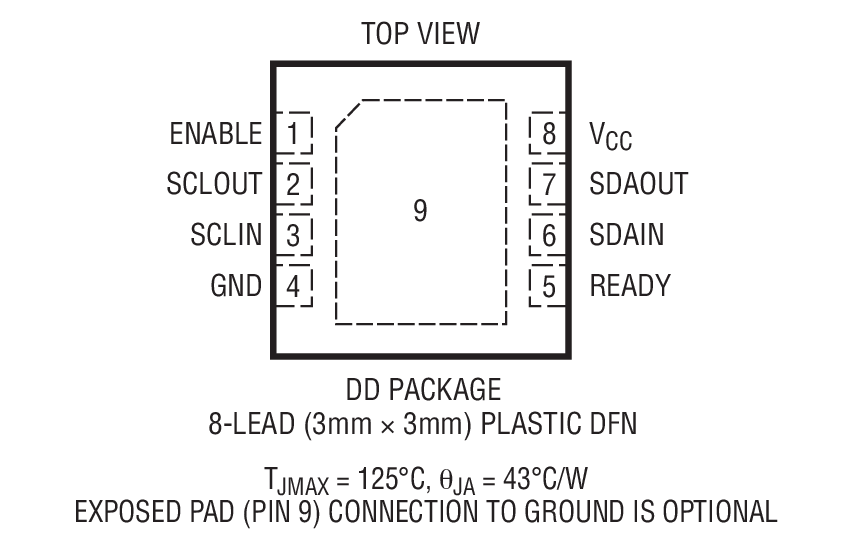

- 小型8ピン（3mm×3mm×0.75mm）DFNパッケージと8ピンMSOPパッケージ
製品概要

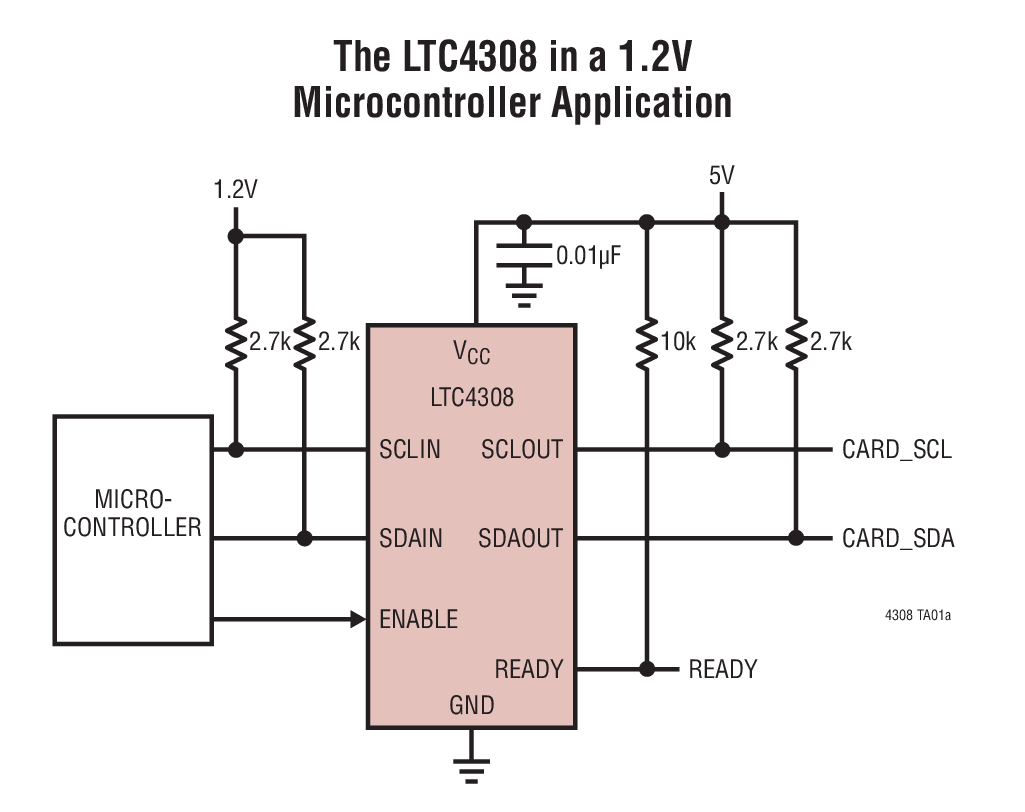

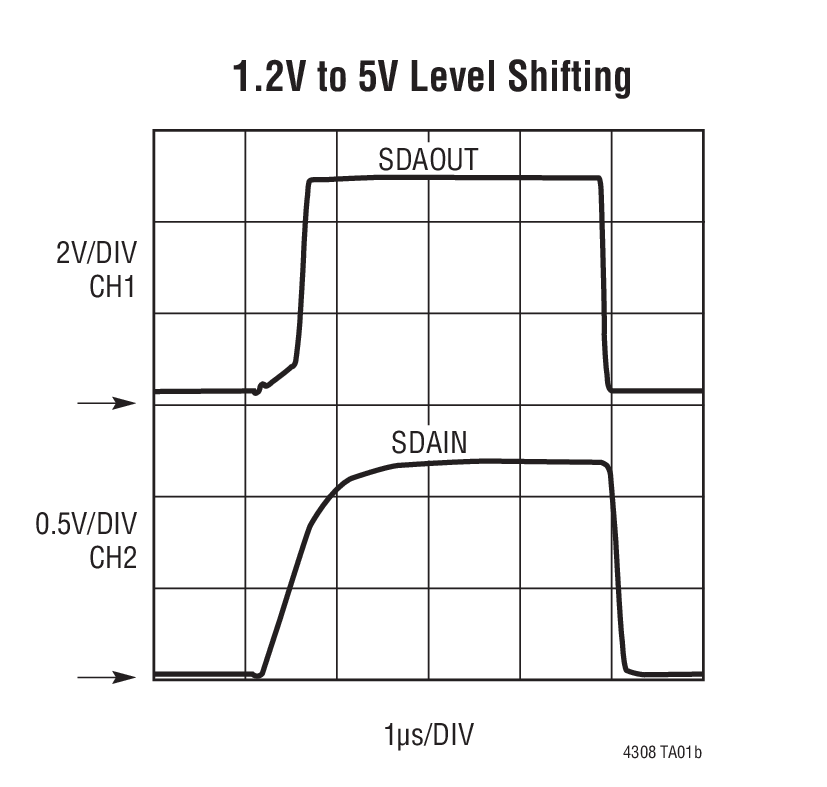

ホットスワップ可能2線バス・バッファLTC4308は、データ・バスやクロック・バスの損傷なしに、電源の入ったバックプレーンへI/Oカードの挿入を可能にします。LTC4308は双方向バッファリングを行い、バックプレーン容量とカード容量を絶縁状態に保持します。出力から入力までのオフセットが負電圧なので、VOLが高い出力バスのデバイスと、0.9Vという低いバス電源が可能な低電圧入力側のデバイスとの間で通信を行うことができます。SDAOUT またはSCLOUT が30ms の期間“L”の場合、LTC4308は自動的に入力から出力への接続を遮断し、SCLOUTから最大16 のクロックパルスを自動的に生成して、バスの解放を試みます。スタックバス状態が解除されると、接続が回復します。
挿入時は、SDAOUTラインとSCLOUTラインが1Vにプリチャージされるので、バス障害を最小限に抑えることができます。ENABLE入力が“H”になると、ストップ・ビットまたはバス・アイドルが検知された後に接続することができます。ENABLEが“L”になると、SDAINとSDAOUT間、SCLINとSCLOUT間の接続が切断されます。READYは、バックプレーン側とカード側が接続されていることを知らせるオープンドレイン出力です。
アプリケーション
- ボードの活線挿入
- サーバ
- 容量バッファ/バス・エクステンダ
- RAIDシステム
- ATCA
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R527 Reliability Data3/26/2018
-
Serial Bus Buffers, Extenders, and Accelerators7/13/2017
-
I2C Quick Guide7/13/2017
-
イノベーションを保護する：高精度から高出力まで5/23/2022
おすすめ製品
LTC4308 コンパニオン製品
推奨 µModule Isolator
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4308CDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC4308CDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC4308CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC4308CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC4308IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC4308IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC4308IMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LTC4308IMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R527 Reliability Data |
