LTC4303

スタックバス復旧機能付き、ホットスワップ可能な2線バス・バッファ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.55
特長

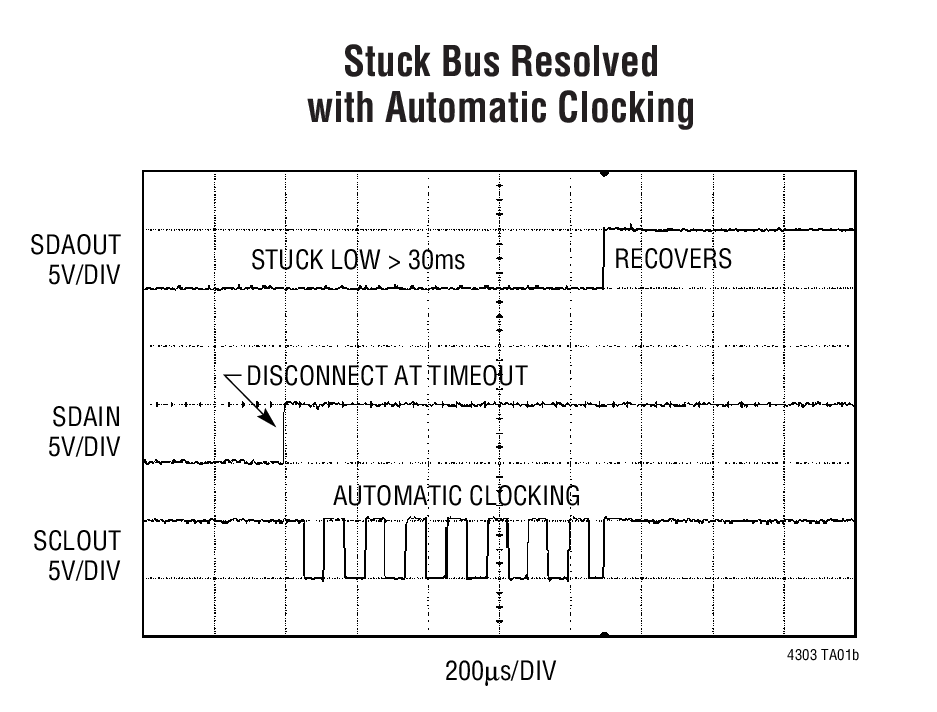

  • バスが30ms 以上スタックLowの場合、SDA/SCLラインを自動切断
  • 自動クロッキングでスタックバスを復旧
  • SDAラインおよび SCLライン用双方向バッファにより、ファンアウト数を増加
  • 電源の入ったバックプレーンに対するボード挿入/引抜き時に、SDAや SCLの損傷を防止
  • LTC4300A-1とピン互換
  • ±15kV人体モデル ESD 保護
  • 入力SDAおよびSCLラインを出力から絶縁
  • I2C、I2C Fast Mode、SMBus規格に準拠(最大400kHz動作)
  • READYオープンドレイン出力
  • すべてのSDAおよびSCLラインでの1Vのプリチャージ
  • VCC = 0V時にSDAピンとSCLピンがハイ・インピーダンス
  • ENABLEによって入力から出力への接続をゲート

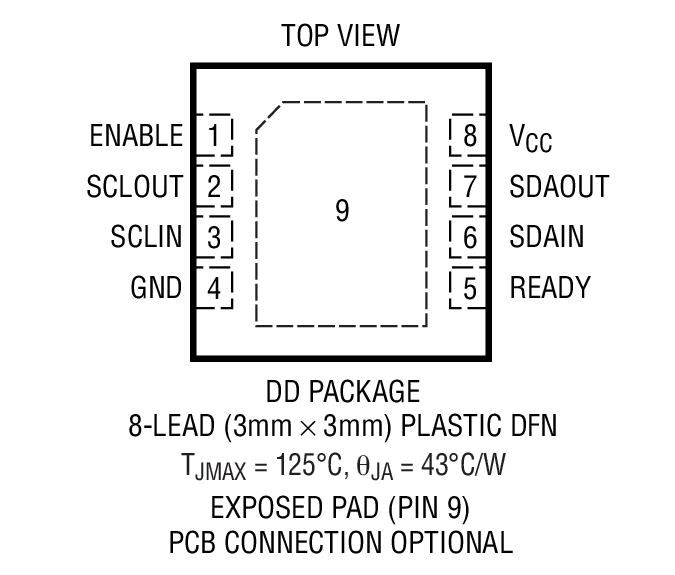

  • 8ピンMSOPおよびDFN(3mm×3mm)パッケージ
製品概要
show more Icon

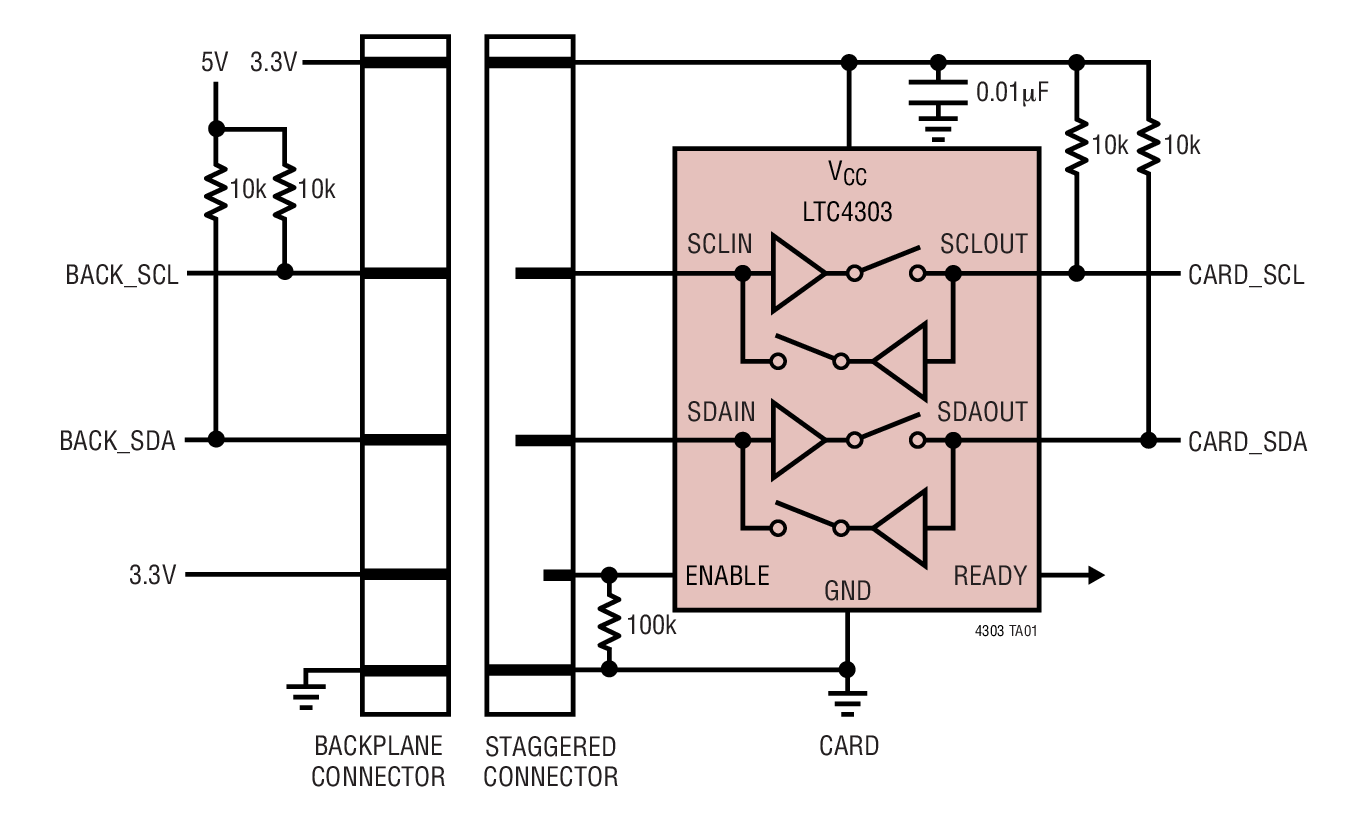

ホットスワップ可能2線バス・バッファLTC4303は、データ・バスやクロック・バスの損傷なしに、電源の入ったバックプレーンへのI/Oカードの挿入を可能にします。接続が行われると、LTC4303は、双方向バッファリングを提供し、バックプレーン容量とカード容量を絶縁状態に保持します。SDAOUT またはSCLOUT が30ms 以上“Low”になると、LTC4303 は自動的にデータとクロックのバス接続を遮断します。続いて、LTC4303 はSCLOUT ピンから最大16 のクロックパルスを自動的に生成して、バスの解放を試みます。バスが解放されると、接続が自動的にイネーブルされます。

立上り時間アクセラレータ回路により、立上り時間要件を満たしながら、より大型のプルアップ抵抗を使用することができます。挿入時は、SDAラインとSCLラインが1Vにプリチャージされるので、バス障害を最小限に抑えることができます。ENABLEピンが“High”の場合、ストップ・ビットまたはバス・アイドルが検知された後に接続可能となります。ENABLEピンが“Low”の場合は、SDAINとSDAOUTおよびSCLINとSCLOUTの接続は遮断されます。READYは、バックプレーン側とカード側が接続されていることを知らせるオープンドレイン出力です。


アプリケーション

  • ボードの活線挿入
  • サーバ
  • 容量バッファ/バス・エクステンダ
  • RAIDシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.55
