製品概要

機能と利点

  • SDAラインおよびSCLライン用の双方向バッファ*によりファンアウト数を増加
  • 通電中の基板への挿入やバックプレーンからの引き抜き時にSDAおよびSCLの損傷を防止
  • ロジック・レベルしきい値のENABLE入力
  • 入力SDAラインとSCLラインを出力から分離
  • I2C、I2C Fast Mode、およびSMBus規格に準拠(最大400kHz動作)
  • SDAラインとSCLラインでの1Vの事前充電
  • クロックの伸長、アービトレーション、および同期をサポート
  • 5Vから3.3Vへのレベル変換
  • VCC = 0V、VCC2 = 0Vの場合、SDAピン、SCLピンが高インピーダンス
  • 小型8ピンDFNパッケージおよびMSOPパッケージ

製品概要

ホットスワップ可能な2線バス・バッファであるLTC4300A-3を使用すると、データ・バスやクロック・バスに損傷が生じることなく、通電中のバックプレーンにI/Oカードを挿入できます。接続が行われると、LTC4300A-3は双方向バッファ機能を実現し、バックプレーン容量とカード容量を分離された状態で維持します。立ち上がり時間アクセラレータ回路により、弱めのDCプルアップ電流を使用しても、立ち上がり時間の要件を満たすことができます。挿入時は、SDAラインおよびSCLラインが事前に1Vまで充電され、バスへの妨害が最小限に抑えられます。

LTC4300A-3は、3.3V電源と5V電源間のレベル変換機能を備えています。2.7V~5.5Vの範囲の電源を使用して、バックプレーンとカードの両方に給電できます。LTC4300A-3には、CMOSレベルのしきい値を持つENABLEピンもあります。このピンにより、デバイスを強制的に低電流モードに移行して、バックプレーンからカードを分離することができます。ENABLEピンをVCCで駆動すると、デバイスは通常動作に設定されます。

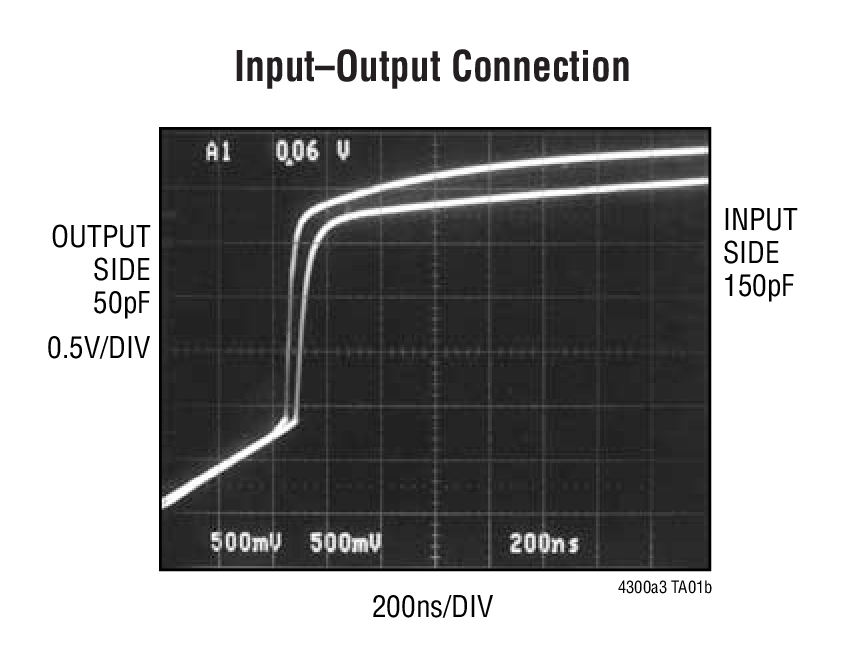

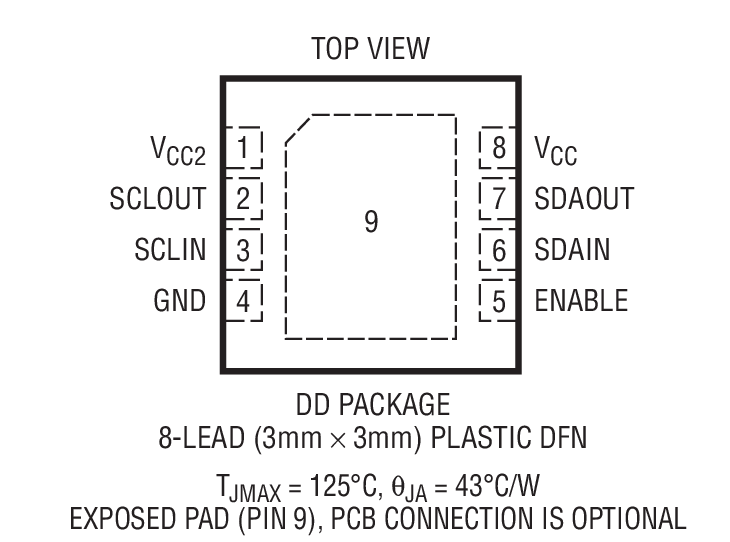

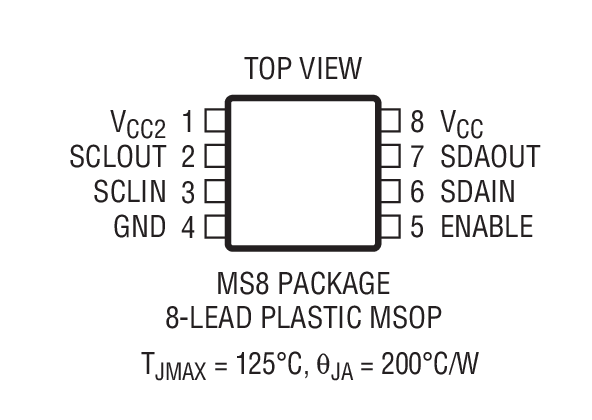

LTC4300A-3は、MSOPパッケージおよび3mm × 3mmのDFNパッケージで供給されます。

*特許出願中


アプリケーション

  • 基板の活線挿入
  • サーバー
  • 容量バッファ/バス拡張器
  • デスクトップ・コンピュータ



製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
