LTC4287

新規設計に推奨

LTC4287

High Power Positive Hot Swap Controller with Power Monitor

すべて表示

新規設計に推奨

お探しの製品ではありませんか

製品セレクション・テーブル

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$11.70

特長

Drives two gates for high power applications
Wide input supply voltage range: 6.5 V to 80 V
Optimizes MOSFET SOA with multimode start-up sequencing and operation
Monitors currents, voltages, power, and energy with the ADC
Limits MOSFET temperature for overstress protection
Adjustable, 6.6% accurate (5 mV) current limit with foldback

BlackBox capturing and configuration using an optional external EEPROM
SMBus 3.1 interface and PMBus-compliant command structure
Parallelable controllers for high current levels
Minimum and maximum ADC measurements logging with alerts
Available in 48(39)-lead plastic QFN (7 mm × 7 mm) package
Configurable current foldback

製品概要

The LTC4287 is an integrated solution for hot swap applications that allows a board to be safely inserted and removed from a live backplane. The dual-gate drivers coupled with configurable multimode startup sequencing and operation optimize the metal-oxide semiconductor field-effect transistor (MOSFET) safe operating area (SOA) for a variety of power levels. The circuit breaker timer limits the MOSFET temperature for reliable protection against overstress.

The SMBus 3.1 interface, PMBus command structure, and onboard analog-to-digital converters (ADCs) with selectable resolution and speed allow monitoring of board current, voltage, power, energy, temperature, and fault status. An optional external, electrically erasable programmable read only memory (EEPROM) can be used for part configuration and provide BlackBox capturing of past fault conditions.

The LTC4287 has additional features to respond to input undervoltages and overvoltages, to interrupt the host when a fault has occurred, to notify when the output power is good, to detect insertion of a board, to turn off the MOSFET if an external supply monitor fails to indicate power-good within a timeout period, and to auto reboot after a programmable delay following a host commanded turn-off.

APPLICATIONS

High availability server backplane systems
12 V/24 V/48 V/54 V distributed power systems
Industrial

すべてのドキュメントを表示

質問する

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ

製品モデル 2

1Ku当たりの価格最低価格：$11.70

技術資料 2

LTC4287: High Power Positive Hot Swap Controller with Power Monitor Data Sheet (Rev.0) 10/25/2023

すべて表示

UG-2118: Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus (Rev.0) 10/25/2023

すべて表示

参考資料 2

ホット・スワップ・コントローラを活用し、システムの信頼性を高める 08/14/2024

ホット・スワップ回路で生じる寄生発振 06/05/2024

設計リソース 2

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4287AUK#PBF	48(39)-Lead Plastic QFN (7mm × 7mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4287AUK#TRPBF	48(39)-Lead Plastic QFN (7mm × 7mm)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

LTC4287AUK#PBF
ピン／パッケージ図
48(39)-Lead Plastic QFN (7mm × 7mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

LTC4287AUK#TRPBF
ピン／パッケージ図
48(39)-Lead Plastic QFN (7mm × 7mm)
資料

HTML Material Declaration

HTML Reliablity Data

CADシンボル、フットプリント、および3Dモデル
Ultra Librarian
SamacSys

EVAL-LTC4287

Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus

EVAL-LTC4296-1-KIT-AZ Evaluation Board - Bottom View

Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus

ダウンロード

印刷

EVAL-LTC4287

Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus

機能と利点

Fully functional evaluation board for the LTC4287 in the parallel mode
Populated with 54 V, 72 A, 5 mF design
40 V undervoltage and 60 V overvoltage settings
Flexible NMOSFET footprint suits different packages
Supports up to eight parallel sense resistors and four parallel MOSFETs in each channel

LED indicated status outputs
Wide input voltage range: 8.5 V to 80 V
100 V absolute maximum
MOSFET temperature measurement capability
I²C/PMBus communication

今すぐ購入詳細を表示

製品の詳細

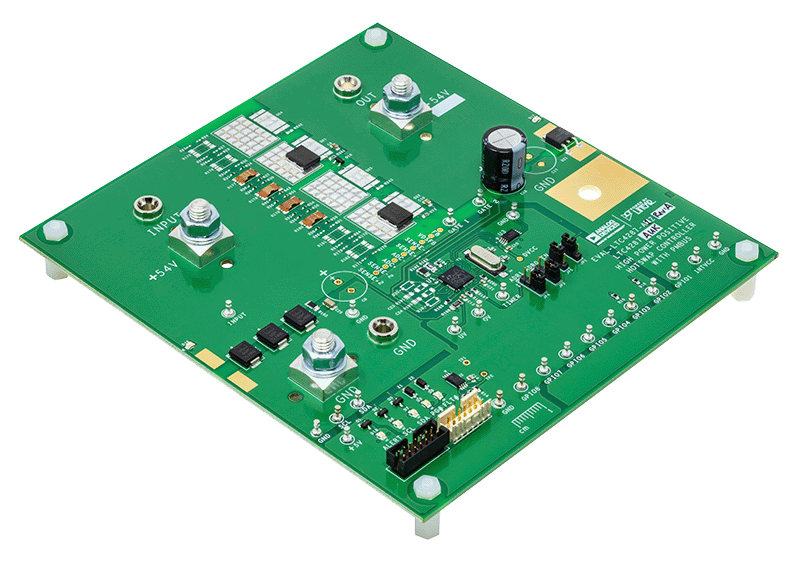

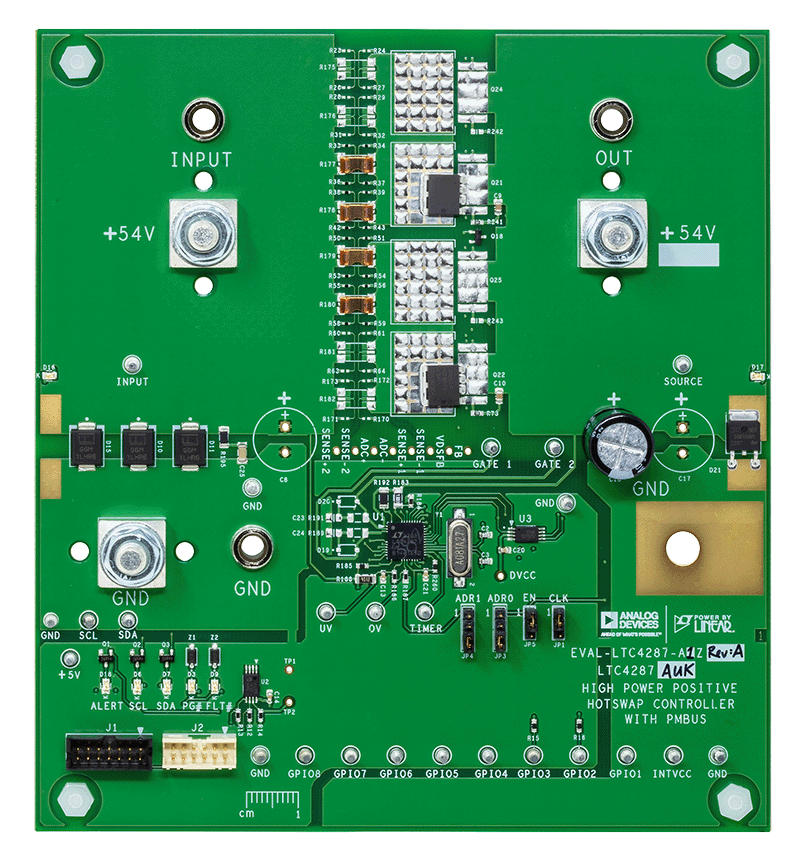

The EVAL-LTC4287-A1Z is a fully featured evaluation board for the LTC4287. The board layout provides a clear example of all the peripheral components and the hot-swap power path. The layout also maximizes the ability of the board to dissipate heat for some of the key components on the power path, allowing the evaluation of high-current hot-swap setups.

Eight sense resistor footprints and four (two on the bottom side) multipackage metal-oxide semiconductor field-effect transistor MOSFET footprints provide great flexibility and allow a wide range of application setups.

Multiple test points allow easy access to all critical points and pins. Seven light emitting diodes LEDs provide direct visual indication of board status, such as supply input, output, SDA, SCL, ALERT, power good, and fault.

The board supports PMBus™ communication, allowing the user to communicate with the LTC4287.

The board is fully compatible with the LTpowerPlay evaluation software, which can be downloaded from the LTpowerPlay page.

A USB-to-I²C controller (DC1613A) is required to use the evaluation software.

The standard evaluation kit is prepopulated and tested with a 54 V, 72 A hot-swap design capable of working with a 5 mF output capacitor.

Full specifications on the LTC4287 are available in the LTC4287 data sheet available from Analog Devices, Inc., and must be consulted with this user guide when using the EVAL-LTC4287-A1Z evaluation board.

資料

PDF

UG-2118: Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus (Rev.0)

2.92 M

すべて表示

EVAL-LTC4287

Evaluating the LTC4287 High Voltage Positive Hot Swap Controller with Power Monitor and PMBus

LTspice 1

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
