LTC4283

新規設計に推奨

エネルギー・モニタ搭載の負電圧ホット・スワップ・コントローラ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ライブ–48Vバックプレーンへの安全な挿入を実現
  • SOAタイマーでMOSFETを保護
  • 2%精度および調整可能なフォールドバックによる、プログラマブル15mV～30mV電流制限検出電圧
  • 0.5%精度の8ビット～16ビット・ギアシフトADC
  • 電圧、電流、電力、エネルギーのモニタリング
  • 不揮発性構成、異常履歴のレコードが可能
  • 過酷な高電圧動作に対応するフローティング・トポロジ
  • 選択可能な突入制御：dV/dtまたは電流制限
  • I2C/SMBusまたは1線式ブロードキャスト・インターフェース
  • 最小/最大ADC測定ログ（アラート付き）
  • プログラム可能な遅延によるI2Cコマンドでの再起動
  • 調整可能な入力UV/OV閾値およびヒステリシス
  • 38ピン5mm × 7mm QFNパッケージ

LTC4283負電圧ホット・スワップ・コントローラは、基板をライブのバックプレーンから安全に着脱できるように外付けのNチャンネルMOSFETを駆動します。フォールドバックによるプログラマブル電流制限、個別に調整可能な突入電流が特長で、MOSFET安全動作領域（SOA）を最適化します。SOAタイマーはMOSFETの温度上昇を制限し、過度のストレスに対する信頼性の高い保護を実現します。

I2Cインターフェースとオンボード・ギアシフトADCによって、基板の電流、電圧、電力、エネルギー、故障ステータスをモニタリングできます。利用可能な1線式ブロードキャスト・モードでは、2つのアイソレータをなくすことでインターフェースがシンプルになっています。内蔵EEPROMは故障動作のブラックボックス・キャプチャリングと不揮発性構成を提供します。

追加機能が入力UV/OVに反応し、障害発生時にホストに割り込んで、出力電力が正常になったときに通知します。また、基板の挿入を検知するほか、電力が正常であることをタイムアウト周期内に外部電源モニタが示せなかった場合はMOSFETをオフにし、ホストのコマンドによるターンオフ後のプログラム可能な遅延を経て自動的に再起動します。

アプリケーション

  • テレコム・インフラストラクチャ
  • –48V分散型電源システム
  • サーバーおよびデータ・センター
  • 電力モニタ
LTC4283
エネルギー・モニタ搭載の負電圧ホット・スワップ・コントローラ

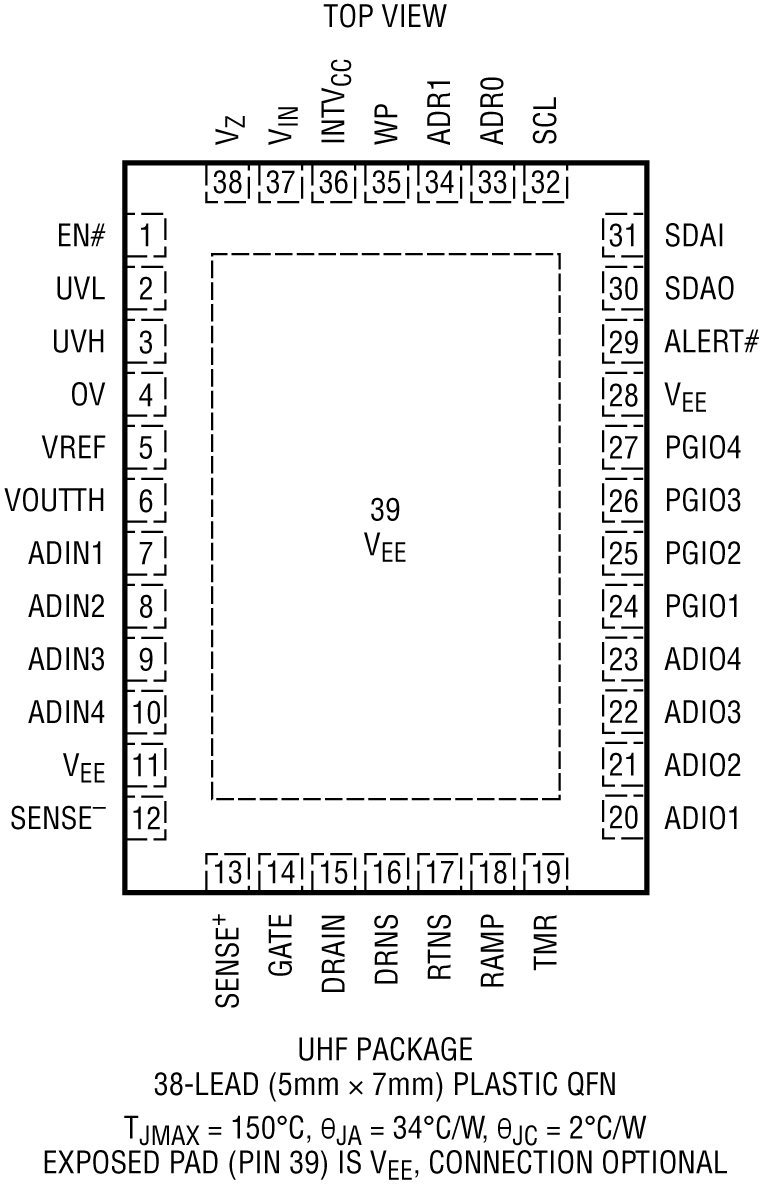

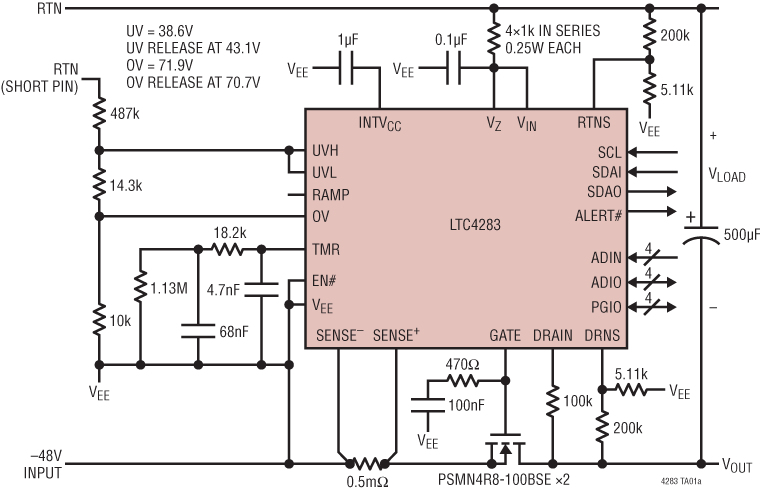

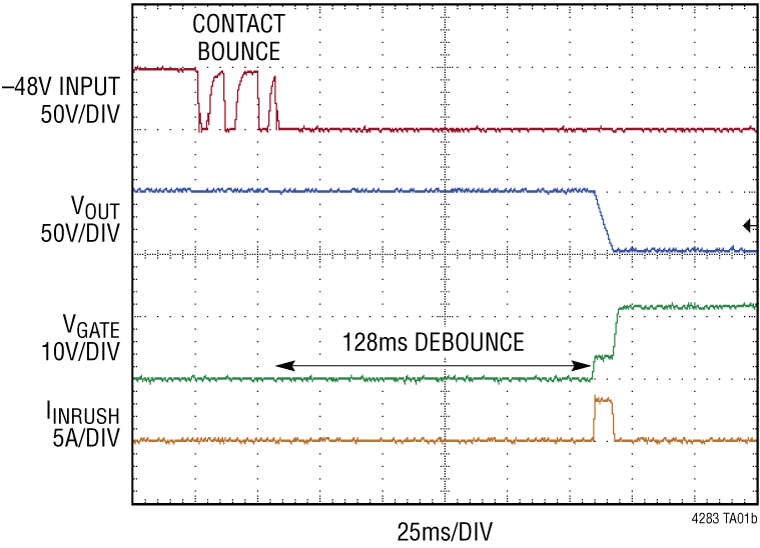

LTC4283 Application Circuit LTC4283 Performance Graph LTC4283-UHF38 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC4283

設計ツール 1

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

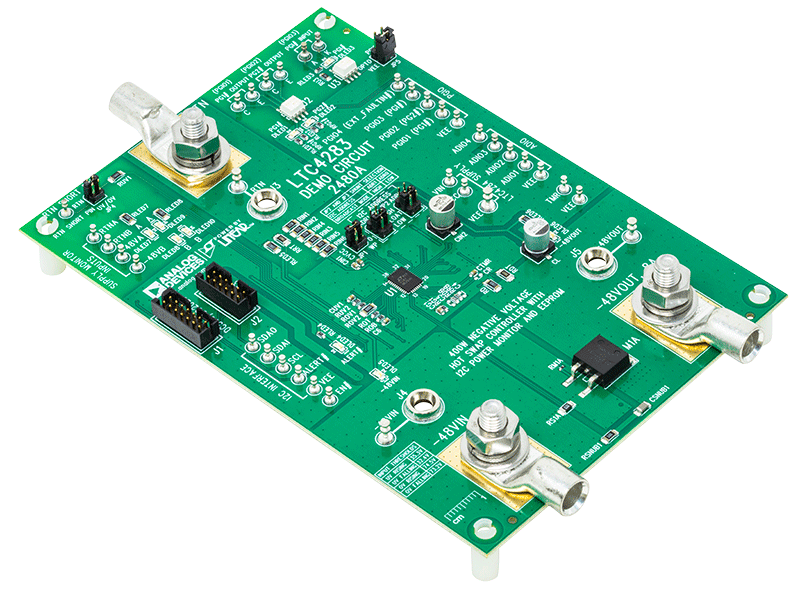

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2480A

LTC4283デモ用ボード | -48V、400W、エネルギー・モニタおよびEEPROM搭載のホット・スワップ・コントローラ

今すぐ購入 詳細を表示

製品詳細

デモ回路2480Aは、−48V、8A（400W）アプリケーションにおけるLTC4283高電力負電圧ホット・スワップ・コントローラ（エネルギー・モニタおよびEEPROM搭載）を紹介するものです。DC2480Aは、入力ステップが差し迫っている高電力システムに対する低価格ホット・プラグ・ソリューションを提供します。

下流側電源コンバータを有効にするパワー・グッド制御ピン用の絶縁がボードに内蔵されています。LEDは−48Vの入出力の存在や、両方の電源フィードとパワー・グッド信号の状態を示します。最高の長期製品信頼性のために、一貫して高電圧レイアウト・ルールに従います。

電圧、電流、電力、電力量、障害ログ、ボード温度データに素早くアクセスする3つのI2Cインターフェースのために、ヘッダーが用意されています。
DC2480A
LTC4283デモ用ボード | -48V、400W、エネルギー・モニタおよびEEPROM搭載のホット・スワップ・コントローラ

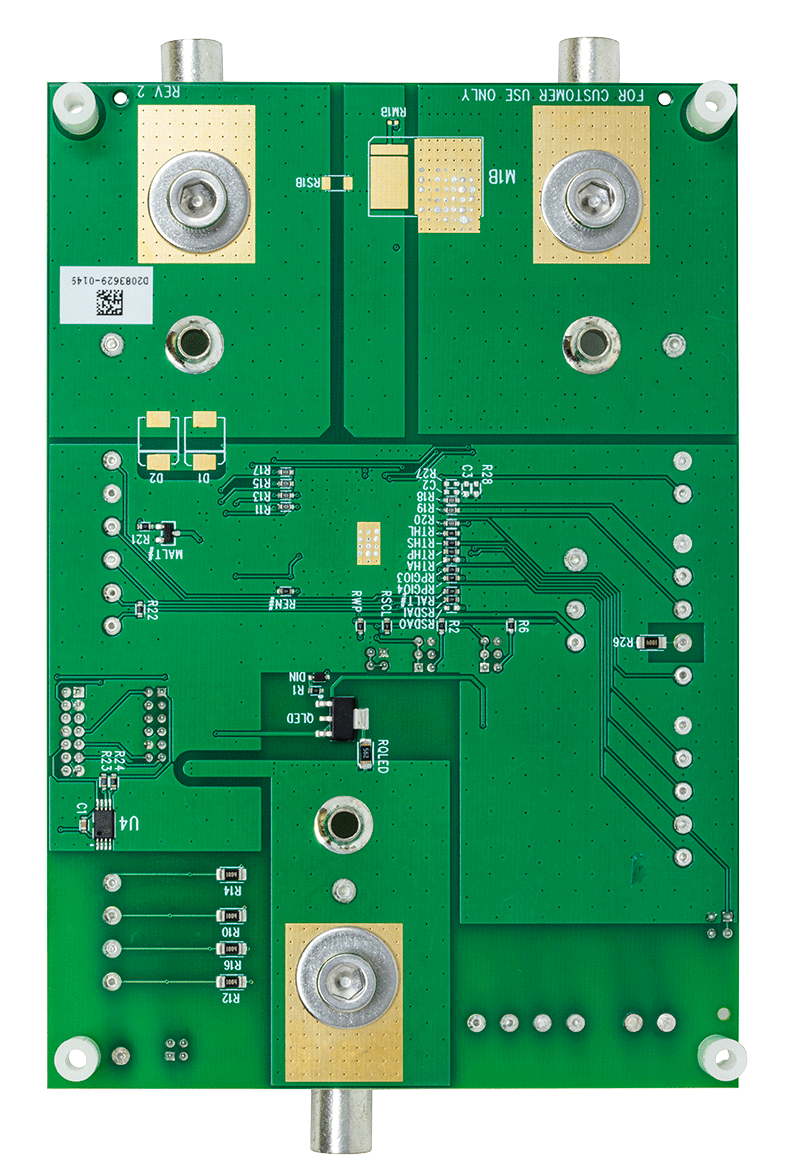

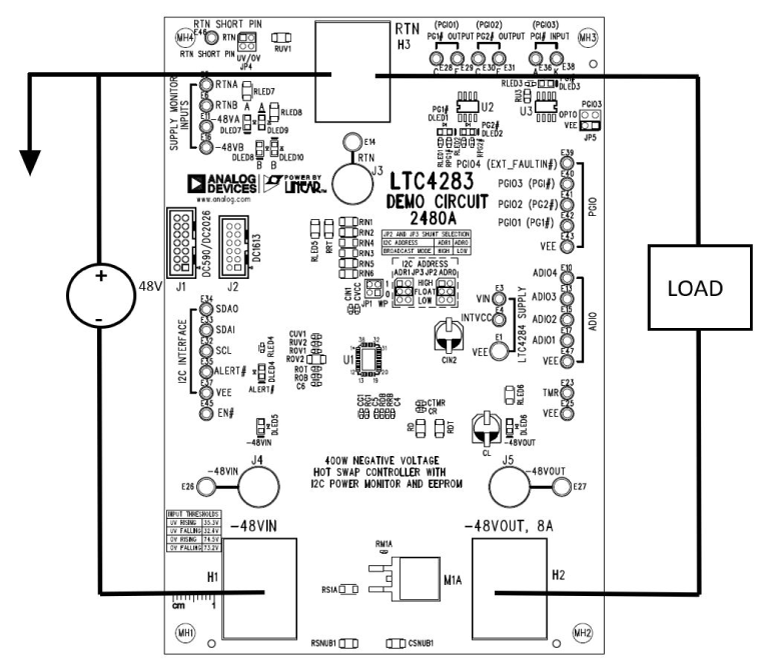

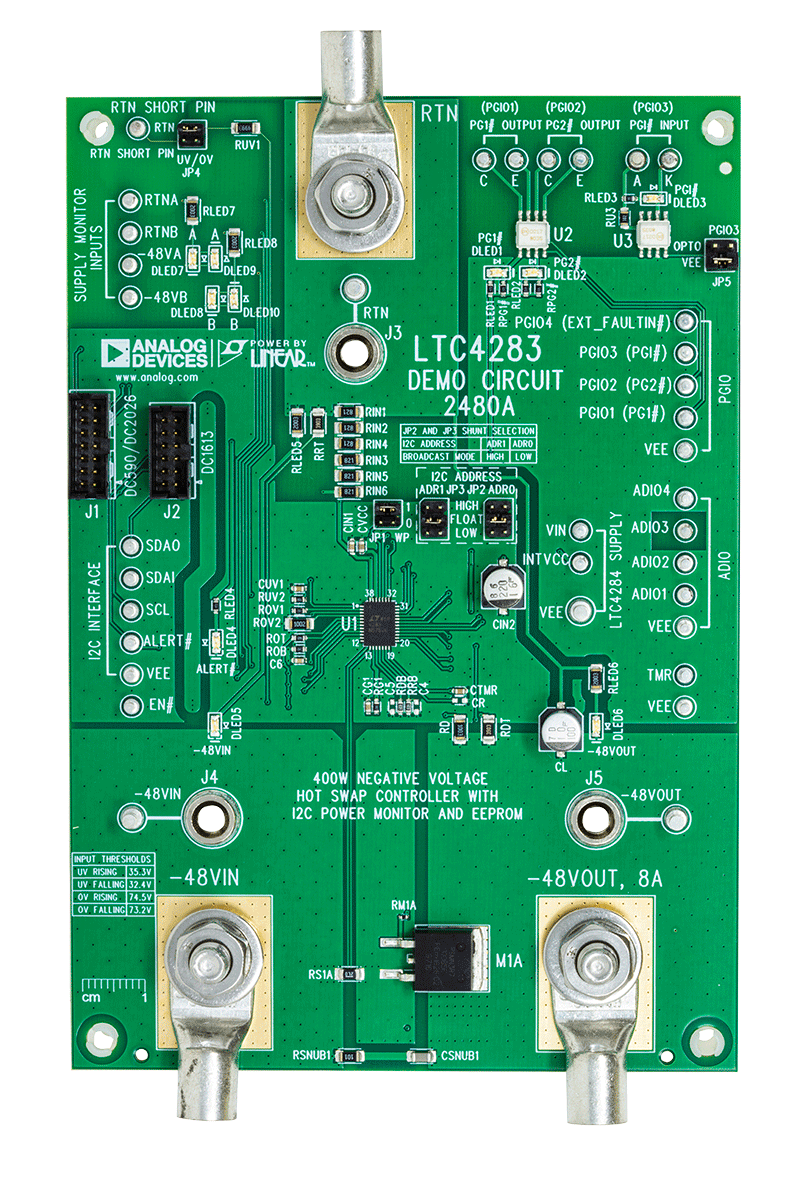

DC2480A Evaluation Board DC2480A Evaluation Board - Top View DC2480A Evaluation Board - Bottom View DC2480A Application Circuit
