LTC4264

新規設計には非推奨

750mA電流制限付き高電力PDインターフェイス･コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全な高電力PDインターフェイス･コントローラ
  • IEEE 802.3af®準拠
  • 750mAパワーMOSFETを内蔵
  • 相補的パワーグッド出力
  • 柔軟な補助電源オプション
  • ディスエーブル付き高精度デュアル電流制限
  • 75mAまでプログラム可能な分類電流
  • ディスエーブル付き25kシグネチャ抵抗を内蔵
  • 低電圧ロックアウト
  • 完全な熱過負荷保護

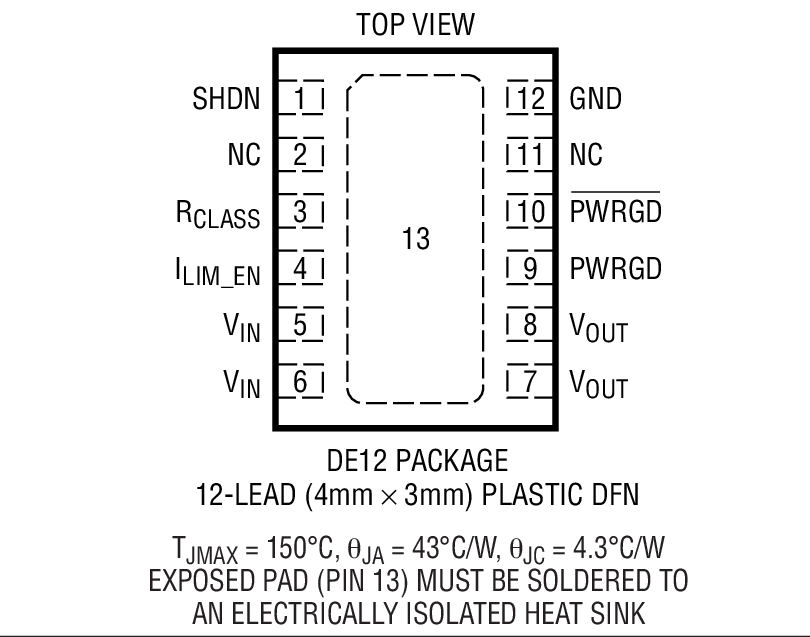

  • 高さの低い（4mm×3mm）DFNパッケージ

LTC4264は、最大35WのIEEE 802.3af Power Over Ethernet（PoE）および高電力PoEアプリケーション向けの受電機器（PD）インターフェイス・コントローラです。高精度デュアル電流制限機能を搭載しているので、突入電流をIEEE 802.3af電流制限レベル以下に抑え、相互運用性を保証しつつ、高電力PD動作を可能にします。また、IEEE 802.3af規格に対応しつつ、PD負荷に最大750mAを供給する、フィールドで実証済みのパワーMOSFETを内蔵しています。相補的なパワーグッド出力により、LTC4264はDC/DCコンバータ製品のホストに直接インターフェイス可能です。LTC4264は、25kシグネチャ抵抗、分類回路、入力電流制限、低電圧ロックアウト、熱過負荷保護、シグネチャ･ディスエーブル、パワーグッド信号を搭載することにより、PD設計向けに完全なシグネチャおよびパワー･インターフェイス･ソリューションを提供します。

PDインターフェイス･コントローラLTC4264は、リニアテクノロジーの様々なDC/DCコンバータ製品と共に使用することにより、高電力PDアプリケーション向けにコスト効率の高い完全なパワー･ソリューションを提供します。

LTC4264は省スペースで高さの低い（4mm×3mm）DFNパッケージで供給されます。


アプリケーション

  • 802.11nアクセス･ポイント
  • 高電力VoIPビデオ電話
  • RFIDリーダ･システム
  • PTZセキュリティ･カメラおよび監視装置
LTC4264
750mA電流制限付き高電力PDインターフェイス･コントローラ

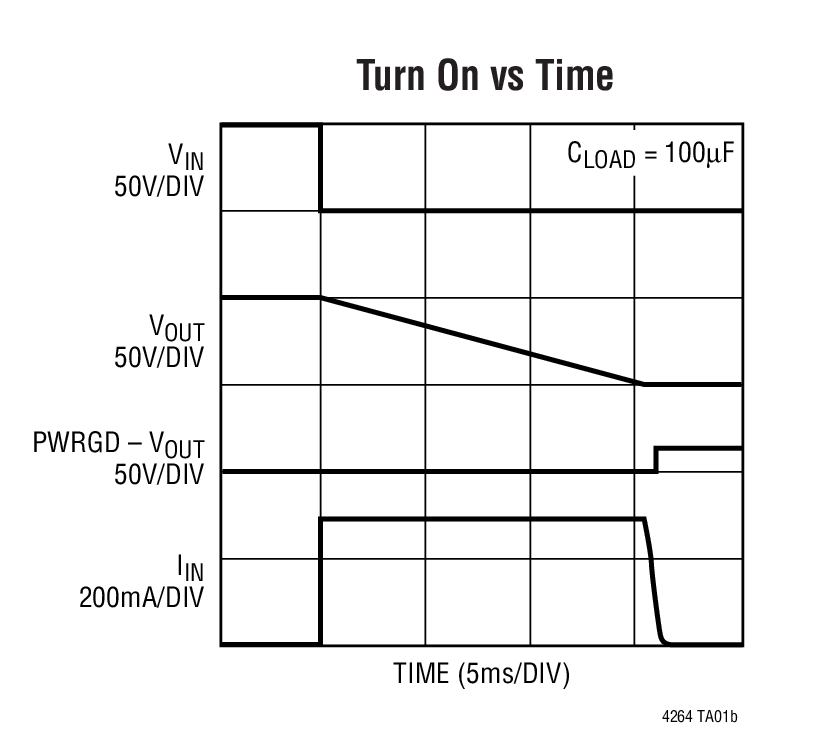

Turn On vs Time Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PoE（Power-over-Ethernet）インターフェース・コントローラ 1
LT4275
製造中 LTPoE++/PoE+/PoE PDコントローラ
回路モニタ 1
LT2940
製造中 電力・電流モニタ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC1049A

LTC4264 | High Power PD Interface Controller with 750mA Current Limit

今すぐ購入 詳細を表示

製品詳細

DC1049A: Demo Board for the LTC4264 High Power PD Interface Controller with 750mA Current Limit.
DC1049A
LTC4264 | High Power PD Interface Controller with 750mA Current Limit

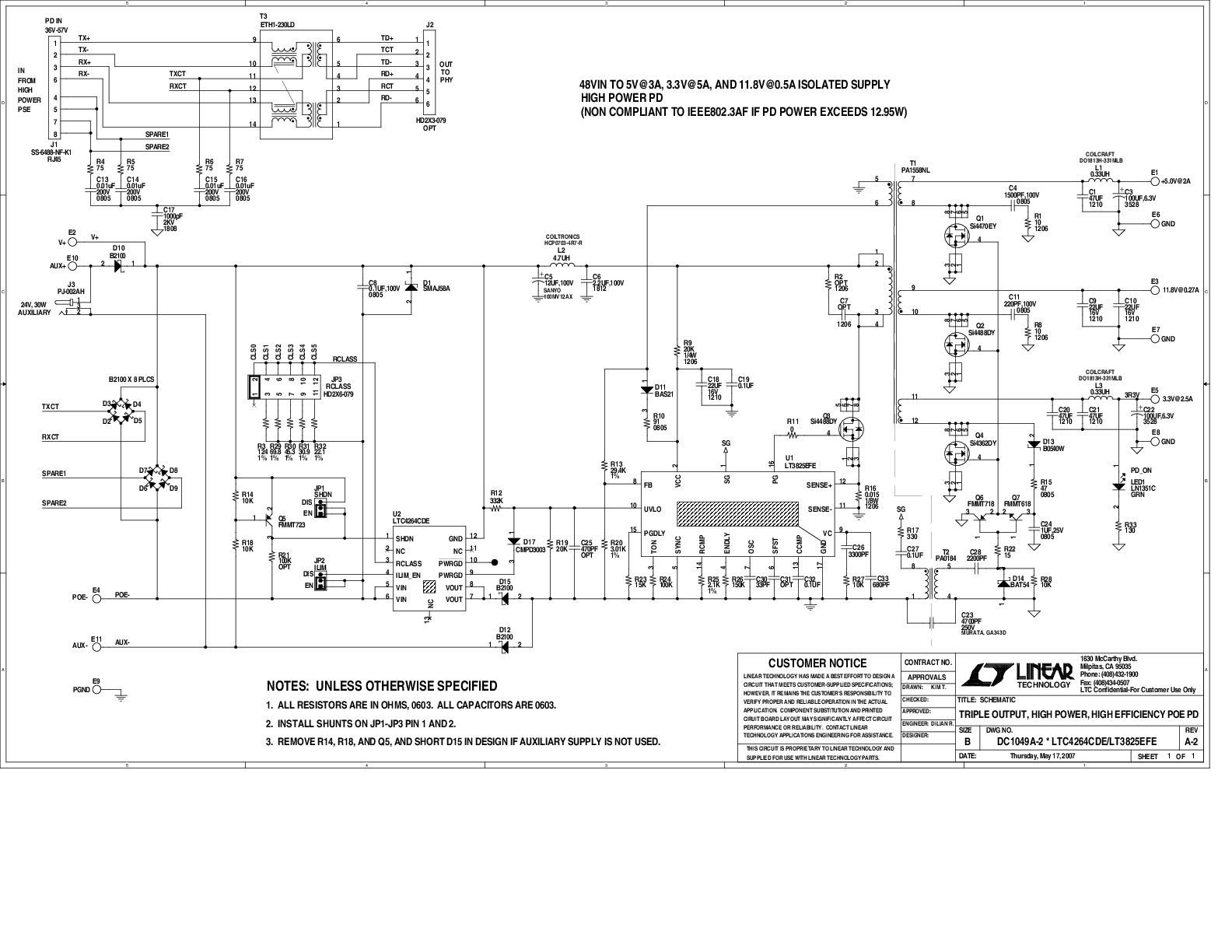

DC1049A - Schematic
