製品概要

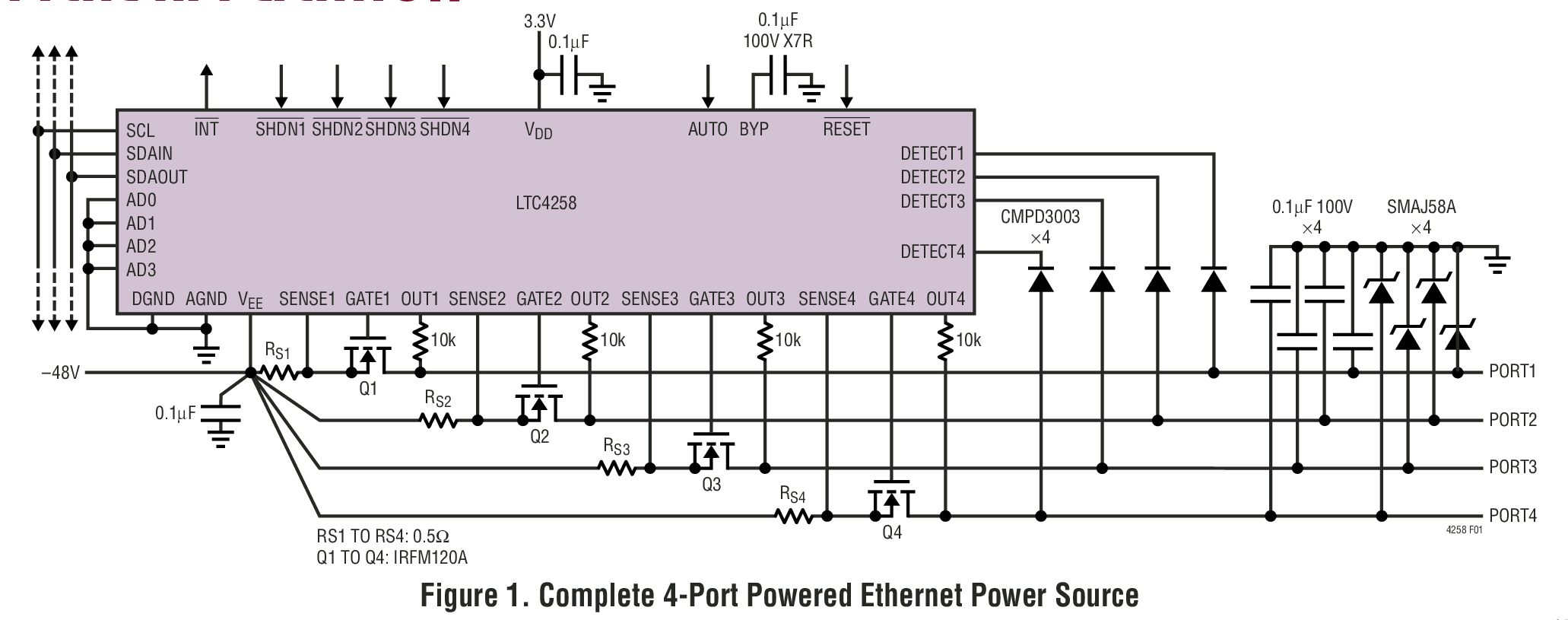

LTC4258は、IEEE 802.3af準拠Power Sourcing Equipment（PSE）で使用するために設計されたクワッド-48Vホットスワップ・コントローラです。このデバイスは4つの独立したポートで構成され、各ポートは出力電流制限、短絡保護、完全なPowered Device（PD）検出および分類、DC検出を使用したプログラム可能なPDディスコネクトを提供します。LTC4258は、図1に示すように、パワーMOSFETや受動部品と組み合わせて使用することで、IEEE 802.3af準拠の完全なPSEを構成することができます。
LTC4258は自動制御で動作可能ですが、I2Cシリアル・インターフェイスによって制御することも可能です。同じデータバスを最大16個のLTC4258で共用できるので、わずか2本のデジタル・ラインで最大64個の電源の入ったイーサネット・ポートを制御することができます。フォールト状態はオプションによりINTピンで通知されるので、ソフトウェア・ポーリングが不要です。
外付けのパワーMOSFET、電流センス抵抗、ダイオードを使用すれば、電流と消費電力のレベルを容易にスケーリング可能で、電圧スパイク、電流スパイク、ESDに対する保護を提供します。

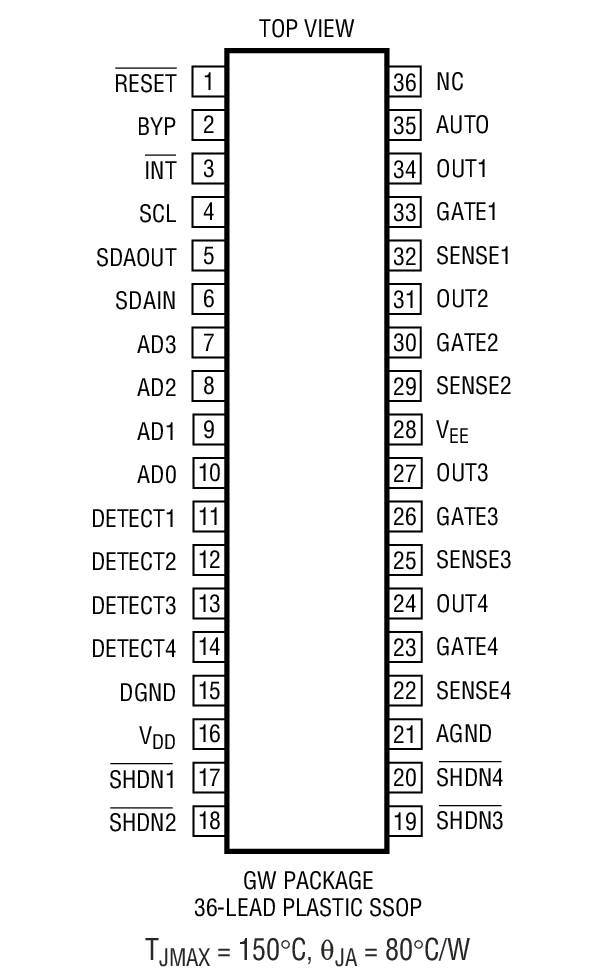

LTC4258は36ピンSSOPパッケージで供給されます。
LTC4257とLTC4257-1およびLTC4267を使用した802.3af PDアプリケーション向けソリューションも提供しています。
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
R384 Reliability Data3/26/2018
-
Power over Ethernet Solutions4/4/2017
-
PoE+ for the Power Hungry4/28/2010
おすすめ製品
LTC4258 コンパニオン製品
推奨 µModule Isolator
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4258CGW#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP (Wide 0.3 Inch) | |
| LTC4258CGW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead SSOP (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
