LTC4251

新規設計に推奨

SOT-23の負電圧ホットスワップ・コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源の入った-48Vのバックプレーンにボードを安全に挿入/引抜き可能
  • フローティング構成により、高電圧動作が可能
  • 高さの低い（1mm）ThinSOT™パッケージ
  • 回路ブレーカ・タイマ付プログラム可能なアナログ電流制限
  • 高速応答によってピーク・フォールト電流を制限
  • プログラム可能なタイマ
  • プログラム可能な低電圧/過電圧保護
  • 高さの低い(1mm)ThinSOT™パッケージ

LTC4251/LTC4251-1/LTC4251-2は、電源の入ったバックプレーンに対し、ボードを安全に挿入および引抜き可能にする負電圧ホットスワップ™コントローラです。出力電流は3段階の電流制限（時限式の回路ブレーカ、アクティブ電流制限、最悪の破滅的なフォールト条件においてピーク電流を制限する高速正帰還パス）によって制御されます。

プログラム可能な低電圧および過電圧検知器により、入力電源が所要の動作範囲を超えると負荷が切り離されます。LTC4251/LTC4251-1/LTC4251-2の電源入力はシャント一定供給されるので、電源電圧が非常に高い場合でも安全な動作が保証されます。マルチ機能タイマは初期起動に遅延を加え、回路ブレーカの応答時間を制御します。

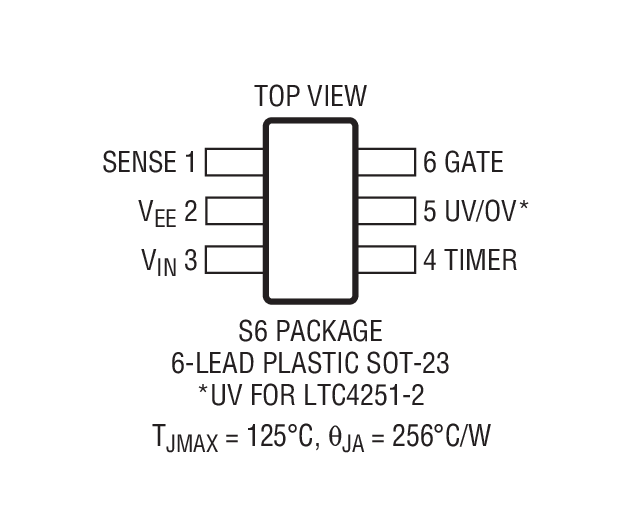

LTC4251のUV/0Vスレッショルドは-43V～-75Vの標準テレコム動作範囲に適合するように設計されています。LTC4251-1はUV/0Vスレッショルドにより、動作範囲が-36V～-72Vまで拡張されています。LTC4251-2のUVスレッショルドは-43Vのみです。いずれのデバイスも6ピンSOT-23パッケージで供給されます。

UV/OV
LTC4251 -43V / -75V
LTC4251-1 -36V / -72V
LTC4251-2 -43V UV Only
LTC4251B -43V / -75V
LTC4251B-1 -36V / -72V
LTC4251B-2 -43V UV Only

アプリケーション

  • 活線挿入
  • 電子回路ブレーカ
  • -48V配電システム
  • 負電源制御
  • 電話局交換
  • プログラム可能な電流制限回路
  • 高信頼性サーバ
  • ディスク・アレイ
LTC4251
SOT-23の負電圧ホットスワップ・コントローラ

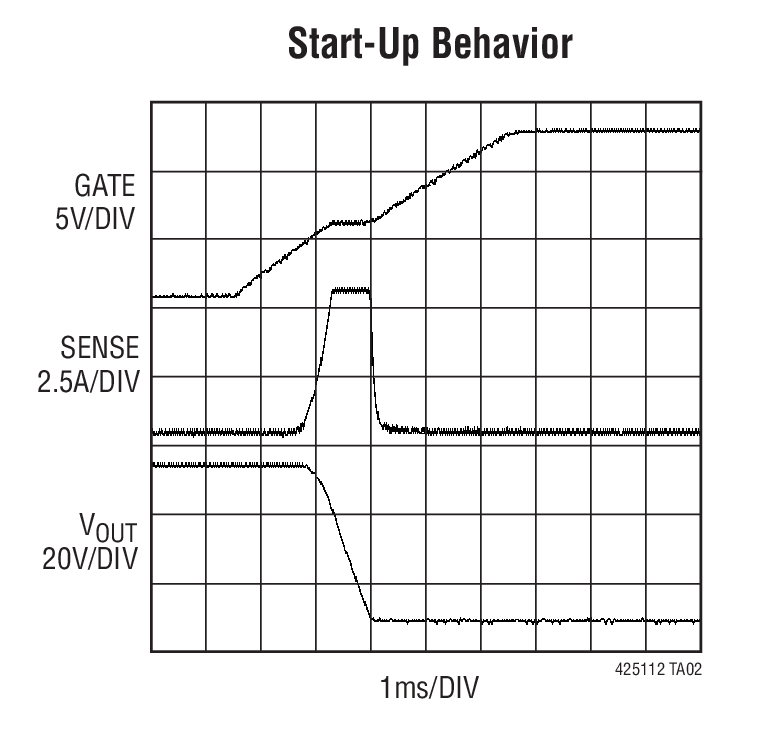

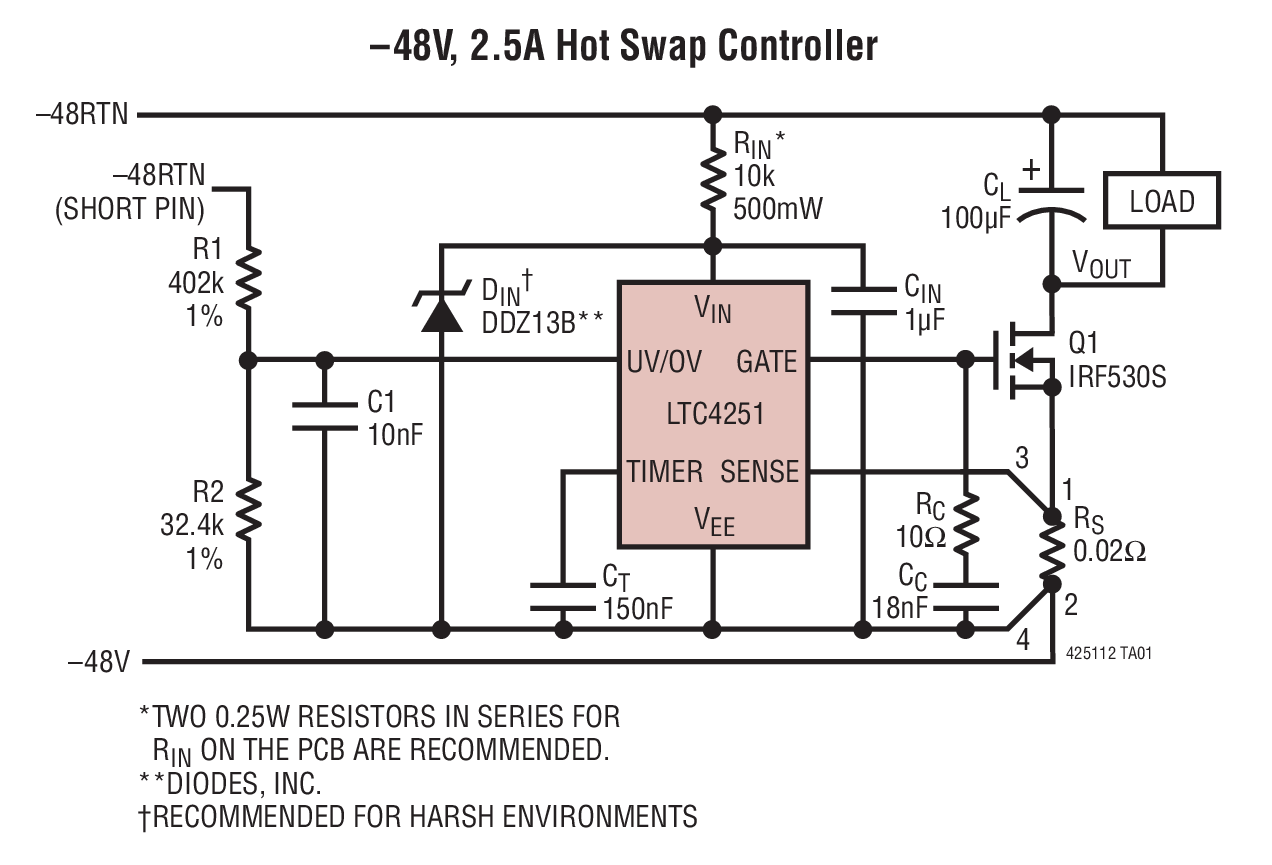

–48V, 2.5A Hot Swap Controller Start-Up Behavior Product Package 1
