製品概要
機能と利点
- 電源の入ったPCIスロットに対しボードを安全に挿入/引抜き可能
- 3.3V、5V、-12V、12Vの電源と3.3V補助電源を制御
- 独立した3.3V補助電源ホットスワップ™コントローラ
- 回路ブレーカ付、プログラム可能なフォールドバック電流制限
- 電源電圧上昇速度を調整可能
- 外付けNチャネルFET用ハイサイド・ドライブ
- -12Vおよび12V用スイッチ内蔵
- フォールト出力、パワーグッド出力
製品概要
LTC4241は電源の入ったPCIバススロットに対してボードを安全に挿入/引抜き可能にするホットスワップ・ コントローラです。4つのPCI電源を制御する1次側コントローラと3.3V補助電源を制御する独立した補助コント ローラを備えています。外付けNチャネル・トランジスタが3.3Vと5Vの電源、3.3V補助電源を制御し、内蔵スイ ッチが -12Vと12Vの電源を制御します。3.3Vと5Vの電源、3.3V補助電源の電圧上昇速度は、プログラム可能で す。電子回路ブレーカにより、5つ電源すべてが過電流フォールトに対して保護されています。 フォールドバ ック電流制限機能により、短絡発生時の電流スパイクと電力損失が低減されます。1次側コントローラのPWRGD 出力は、4つのPCI電源すべてが許容値内であることを知らせます。 FAULT出力は、5つの電源のいずれかが過電 流状態にあることを知らせます。

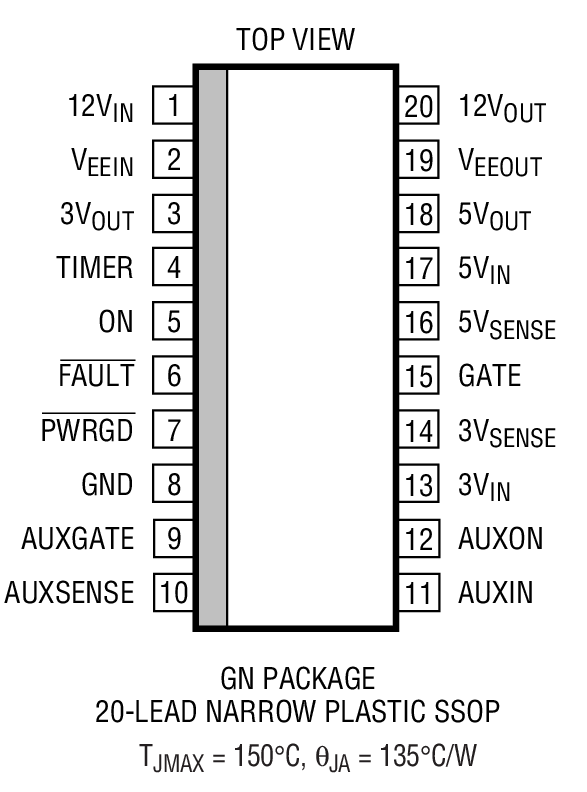

LTC4241は20ピン細型SSOPパッケージで供給されます。
アプリケーション
- PCIベース・サーバ
- コンピュータ・システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
おすすめ製品
LTC4241 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4241CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R427 Reliability Data |
