LTC4230: マルチ機能電流制御付きトリプル・ホットスワップ・コントローラ データシート (Rev. )8/9/2004PDF468K
製品概要
機能と利点
- 電源の入ったバックプレーンにボードを安全に挿入・引抜き可能
- VCC1がVCC2以上、VCC2がVCC3以上で、1.7V～16.5Vの3つの電源電圧を制御
- 突入電流制限機能付きのプログラム可能なソフトスタート、外付けゲート・コンデンサ不要
- ゲート・コンデンサが不要なため、ターンオフ時間が短縮
- デュアル・レベル過電流フォールト保護
- プログラム可能な過電流応答時間
- プログラム可能な過電圧保護
- 自動リトライまたはラッチ・モード動作
- 独立したNチャネルFETハイサイド・ドライバ
- 電源電圧上昇速度をユーザが設定可能
- FBnピンでVOUTnをモニタし、/RESETn信号を送信
- グリッチフィルタにより/RESETn信号のスプリアスを低減
製品概要

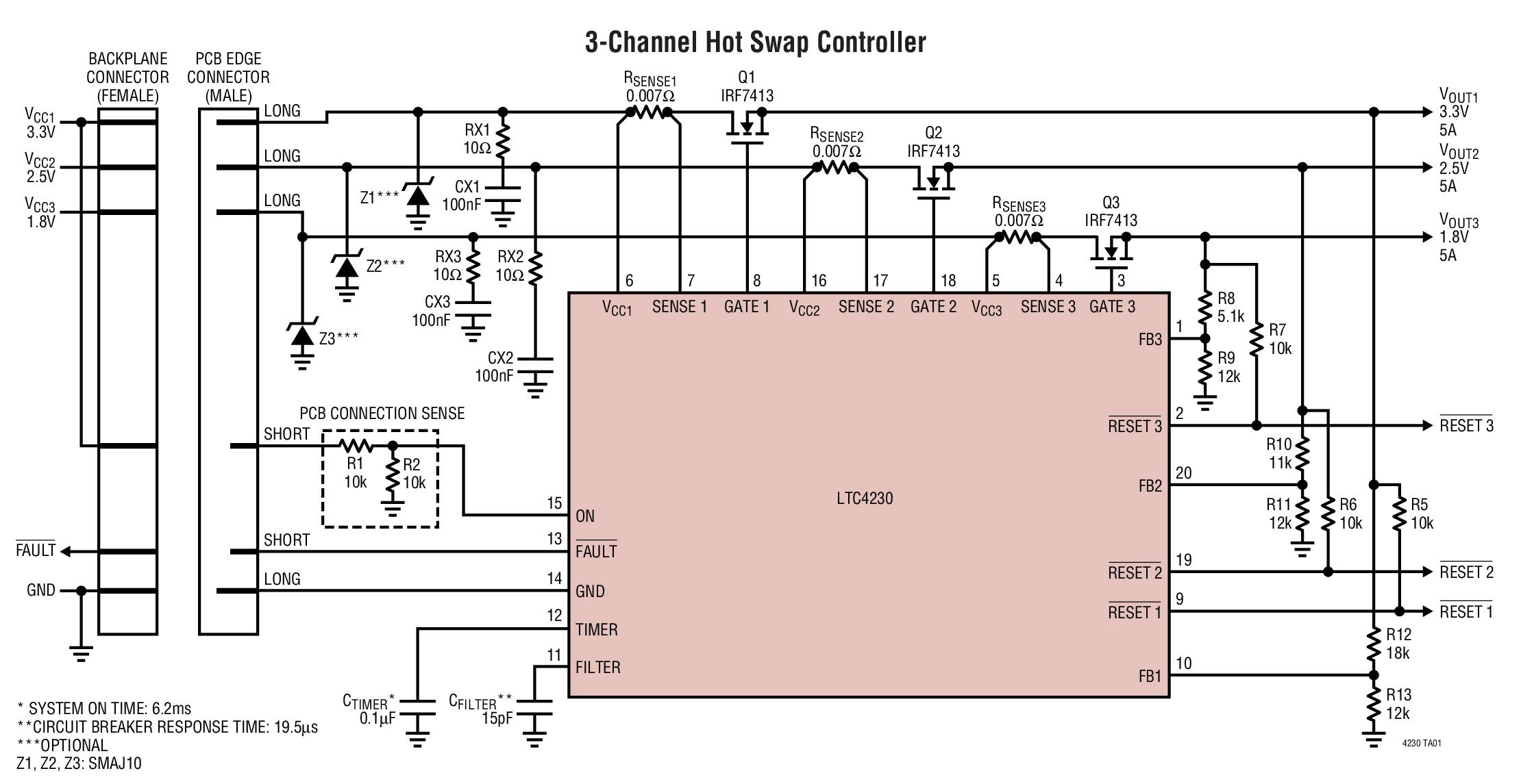

LTC4230は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にする3チャネル・ホットスワップ™コントローラです。内蔵のハイサイド・スイッチドライバは、外付けNチャネルMOSFETのゲートを制御し、1.7V～16.5Vの電源電圧を供給します。また、LTC4230は、プログラム可能な起動の間にソフトスタートや突入電流制限を行います。
内部電流制限コンパレータが、デュアル・レベル回路ブレーカ保護を行います。低速コンパレータはVCCn-50mVでトリップし、10μsでアクティブになりますが、外付けフィルタ・コンデンサでプログラムすることも可能です。高速コンパレータはVCCn-150mVでトリップし、通常500ns後に応答します。
各FBnピンはそれぞれの出力電源電圧をモニタし、/RESETピンに信号を送ります。ON ピンはチップをオン/オフし、リセット機能にも使用できます。LTC4230はFAULTピンとFILTERピンを持っており、外付けのツェナー・ダイオード・クランプを使用して、フォールト表示、自動リトライまたはラッチオフ・モード、プログラム可能な電流制限応答時間、プログラム可能な過電圧保護などの機能を提供することができます。
アプリケーション
- 電子回路ブレーカ
- （バックプレーンまたはリムーバルカード）活線挿抜
- 産業用ハイサイド・スイッチ/回路ブレーカ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R427 Reliability Data3/22/2018PDF16 K
-

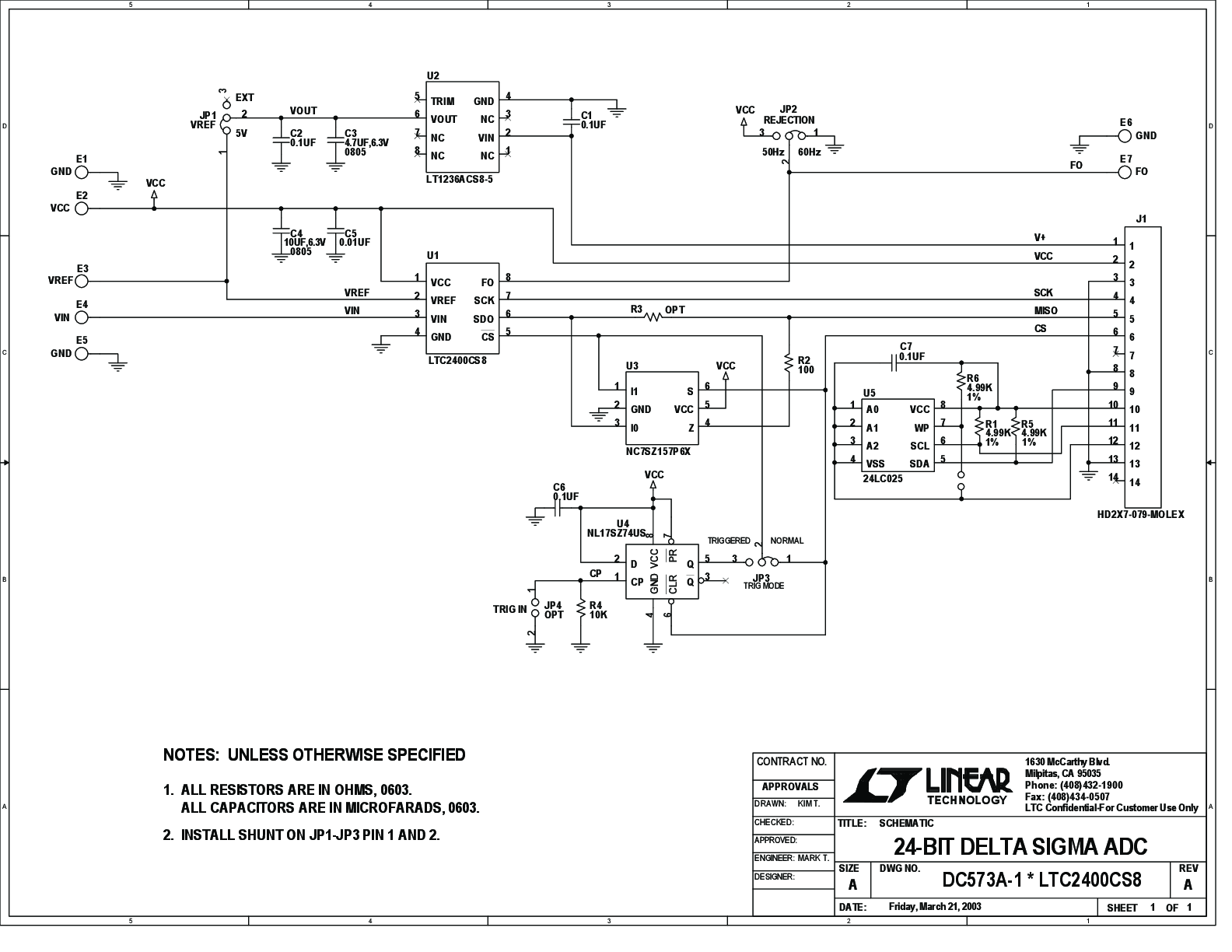

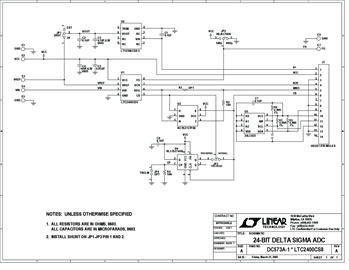

DC537A - Demo Manual9/24/2009PDF659K
-
Hot Swap Controllers7/13/2017PDF778 K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4230
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

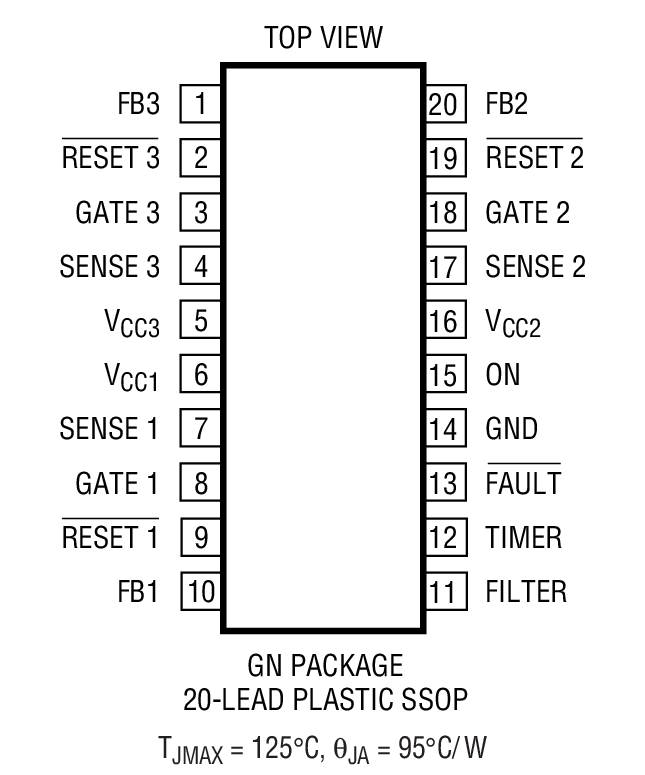

| LTC4230CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4230CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4230IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4230IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R427 Reliability Data |
