製品概要

機能と利点

  • 電源の入ったバックプレーンでボードを安全に挿入/引抜き可能
  • 1V~6Vの負荷電圧を制御
  • ゲート部品が不要
  • 回路ブレーカで調整可能な電流制限
  • 1μs以内でピーク・フォールト電流を制限
  • 外付けタイミング・コンデンサが不要
  • 電源電圧パワーアップ・レートを調整可能
  • 外付けNチャネルMOSFETのゲートドライブ
  • LTC4224-1:フォールト後のラッチオフ
  • LTC4224-2:フォールト後の自動リトライ
  • 10ピンMSOPおよび3mm×2mm DFNパッケージ

製品概要

LTC4224は、電源の入ったバックプレーンに対し、ボードを安全に挿入および引抜き可能にするデュアル低電圧Hot Swapコントローラです。このデバイスは外付けNチャネルMOSFETを使用して2個の電源を制御し、一方の電源が2.7V以上であれば、もう一方は1Vという低い電源電圧で動作します。LTC4224はこれらの電源を任意の順序で、かつ調整可能なレートでランプアップできます。ゲート・コンデンサはオプションで、タイミング遅延はすべて内部生成され、ONピンにプルアップ電流源を内蔵しているので、外付け部品数とPCB面積を最小限に抑えることができます。

また、素早く機能する電流制限と時限回路ブレーカによって過電流フォールトから保護されており、FAULTピンによって過電流フォールトを知らせます。フォールト後、LTC4224-1はオフのままですが、LTC4224-2は4秒間のクールダウンの後、自動的に電源印加を試みます。


アプリケーション

  • 光ネットワーク
  • 低電圧ホットスワップ
  • 電子回路ブレーカ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

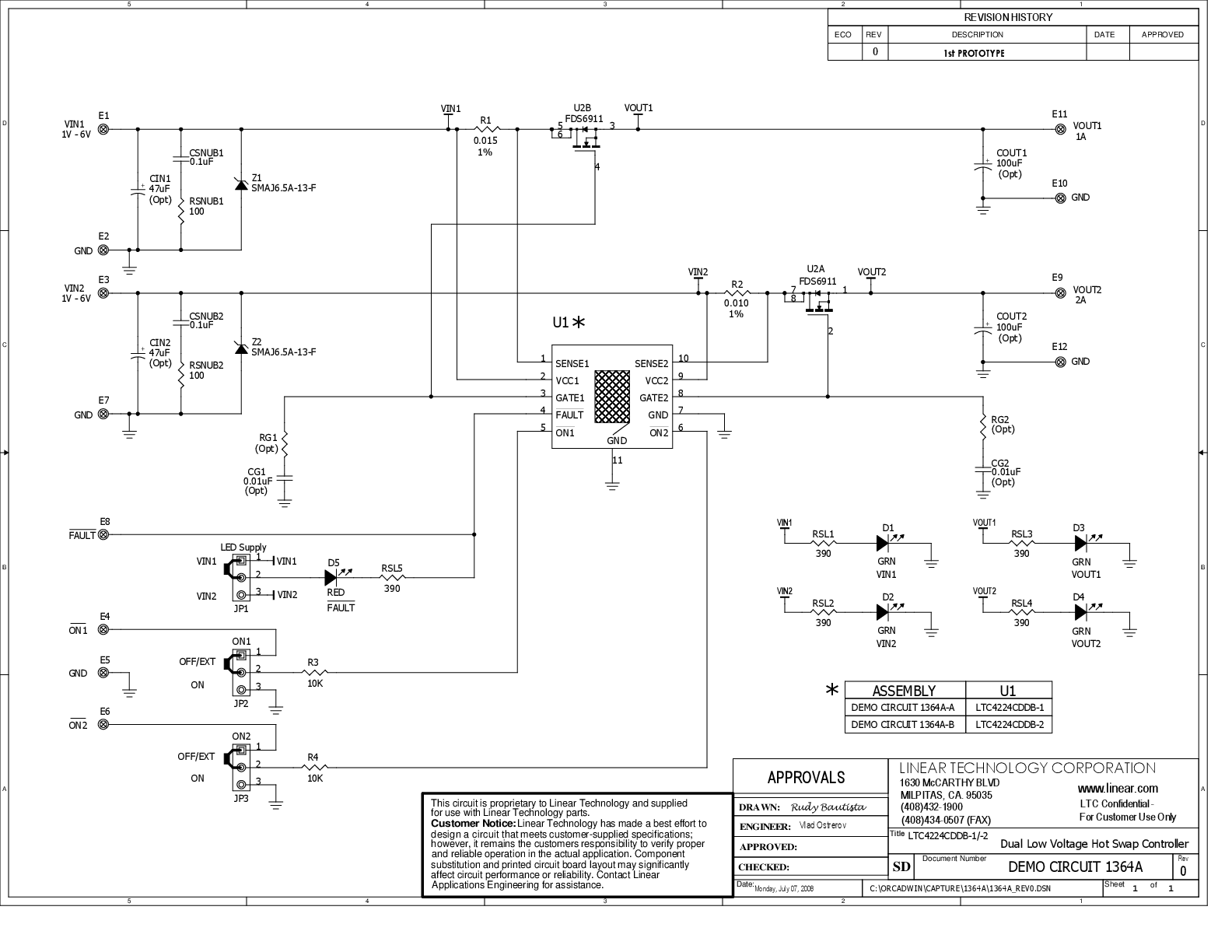

評価キット (2)
