LTC4096

デュアル入力スタンドアロン･リチウムイオン･バッテリ･チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

8 8, 2008 ellipse 日本語

LTC4096: デュアル入力スタンドアロン･リチウムイオン･バッテリ･チャージャ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.84
特長
  • 1 セル･リチウムイオン･バッテリをAC アダプタならびにUSB 入力から充電
  • 自動入力検出（DC入力の充電を優先）
  • AC アダプタ入力からの最大1.2A の充電電流をプログラム可能
  • C/X充電電流終了
  • ドライブ能力120mAの入力電源検出出力（PWR）
  • DC、USB充電電流を個別に設定
  • ±0.6%精度のプリセット充電電圧
  • サーマル･レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • 充電状態出力
  • 自動再充電
  • シャットダウン時のチャージャ消費電流：20μA

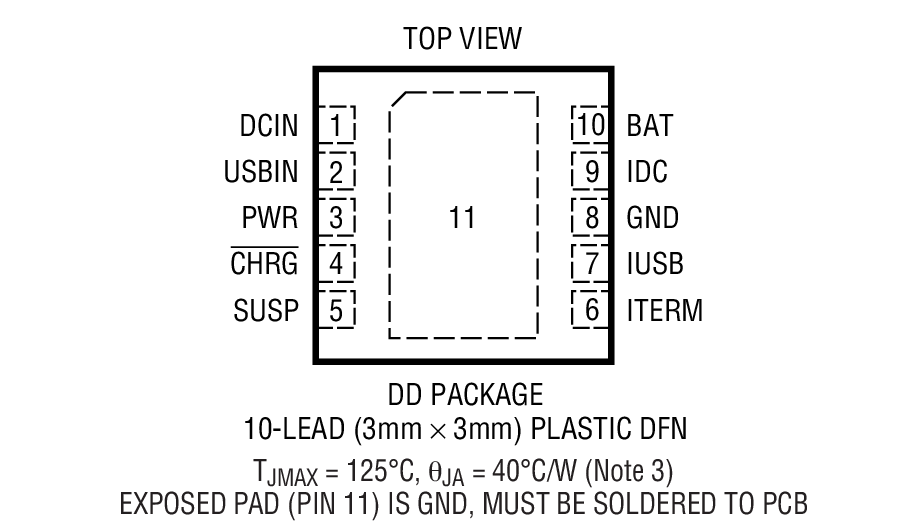

  • 熱特性が改善された高さの低い(0.75mm）10ピン（3mm×3mm）DFNパッケージ

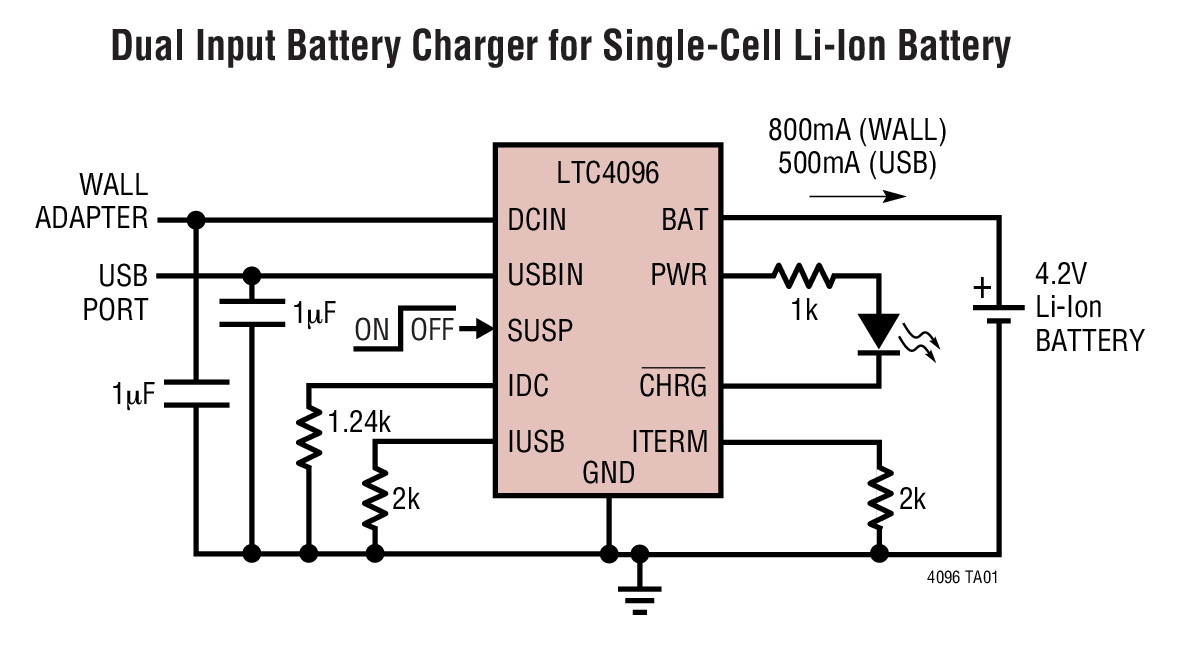

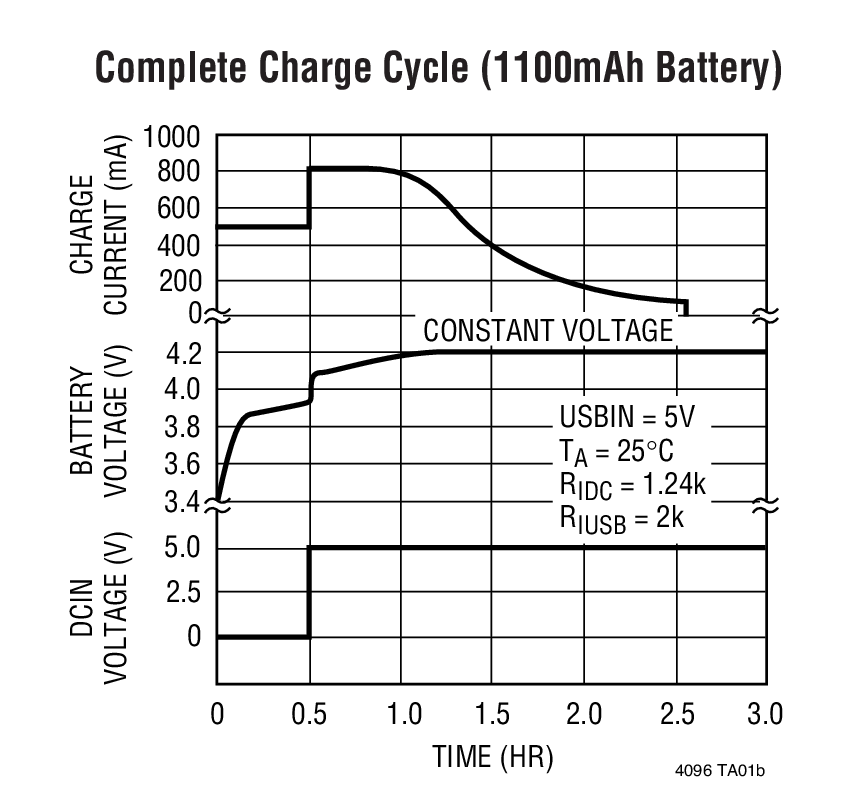

製品概要
show more Icon

LTC4096/LTC4096Xは、ACアダプタ入力とUSB入力のいずれからも1セル･リチウムイオンまたはリチウムポリマー・バッテリを充電可能なスタンドアロン･リニア･チャージャです。このチャージャは、入力電力を検出し、適切な充電用電源を自動的に選択することができます。

MOSFET内蔵のアーキテクチャにより、充電用の外付けのセンス抵抗やブロッキングダイオードが不要です。サーマル・フィードバック機能によってバッテリ充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を一定に保ちます。フロート電圧は4.2Vに固定され、充電電流は1本の外付け抵抗で設定されます。最終フロート電圧に達した後、充電電流が設定された終了スレッショルドを下回ったところで、充電サイクルを終了します。LTC4096は、両入力に電源が供給された状態でシャットダウン・モードに入り、DCINの電源電流を20μA、USBINの電源電流を10μA、バッテリ流出電流を2μA以下に低減することができます。

この他に、トリクル充電（LTC4096のみ）、自動再充電、低電圧ロックアウト、充電状態出力、120mAのドライブ能力を持つ電源検出出力などの機能を搭載しています。


アプリケーション

  • 携帯電話
  • MP3プレーヤ
  • 携帯用ハンドヘルド・デバイス
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.84
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4096

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/25/2006
English

LTC4096: Dual Input Standalone Li-Ion Battery Chargers Data Sheet

PDFファイルを開く

redirect
182.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 08/08/2008
日本語

LTC4096: デュアル入力スタンドアロン･リチウムイオン･バッテリ･チャージャ データシート

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC1088A - Demo Manual redirect icon

227.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R540 Reliability Data redirect icon

23.32 K

download

PDFをダウンロード

アプリケーション・ノート

2

PDF Vector

HTML

更新 06/01/2020
English
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中国語
电池充电器的反向电压保护 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 5
show more Icon

データシート 2

LTC4096: Dual Input Standalone Li-Ion Battery Chargers Data Sheet
LTC4096: デュアル入力スタンドアロン･リチウムイオン･バッテリ･チャージャ データシート

信頼性データ 1

R540 Reliability Data

ユーザ・ガイド 1

DC1088A - Demo Manual

アプリケーション・ノート 1

Reverse Voltage Protection for Battery Chargers
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4096EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4096EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4096XEDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4096XEDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

低電圧ホットスワップ・コントローラ1
LTC4361
popup image
Cart

新規設計に推奨

過電圧/過電流保護コントローラ

製品モデル 製品ライフサイクル 詳細
LTC4361
popup image
Cart

新規設計に推奨

過電圧/過電流保護コントローラ

評価用キット 2

reference details image

DC1088A-B

LTC4096XEDD Demo Board | Dual Input Stand-Alone Li-Ion Charger

reference details image

DC1088A-A

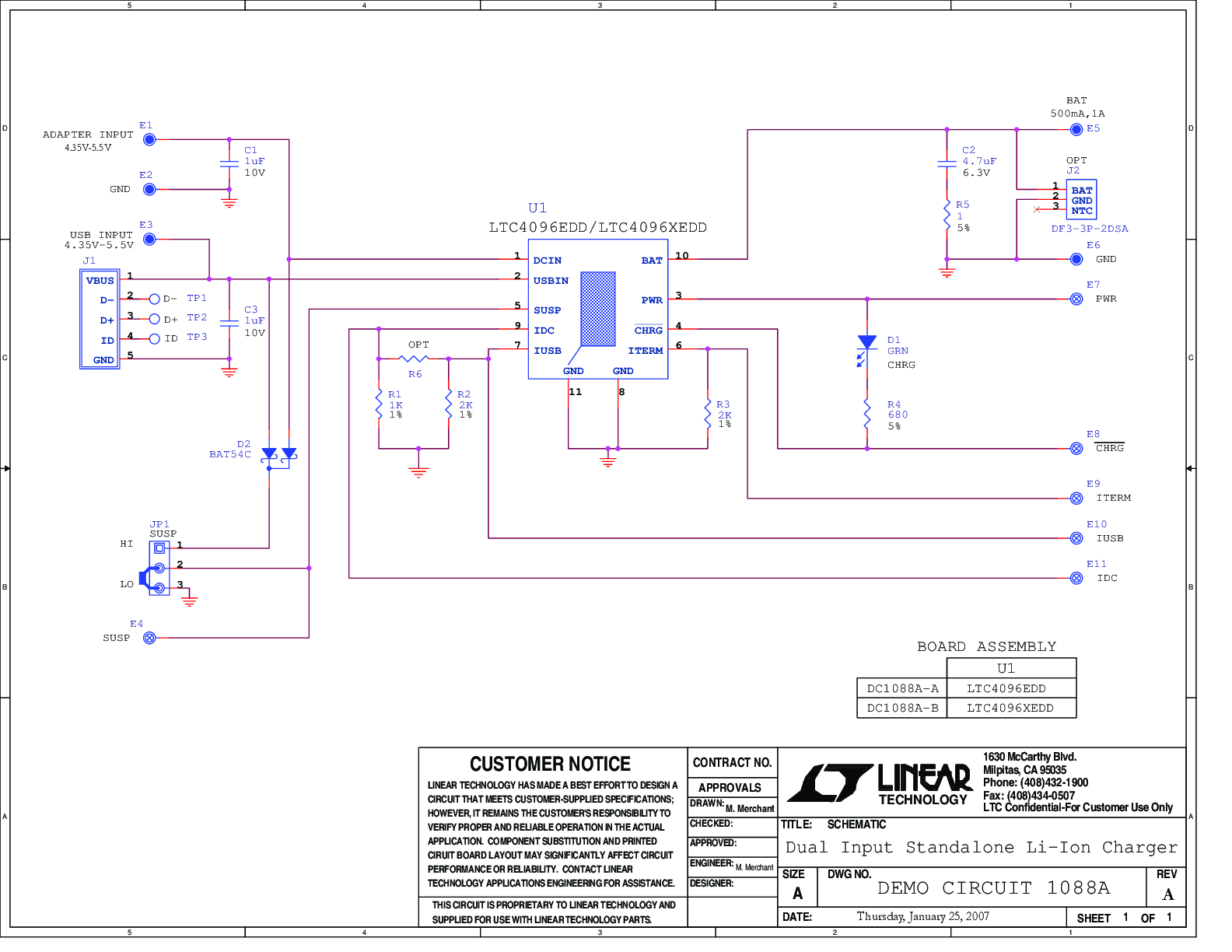

LTC4096EDD Demo Board | Dual Input Stand-Alone Li-Ion Charger
