LTC4090-3

新規設計に推奨

2A高電圧Bat-Track降圧レギュレータを備えたUSBパワーマネージャ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源間の継ぎ目のない移行：リチウムイオン・バッテリ、USB、6V～36V（最大60V）の電源
  • Bat-Track™適応出力制御機能を備えた2A出力の高電圧降圧レギュレータ
  • 3.95Vのフロート電圧により、バッテリ寿命と高温時の安全マージンを改善
  • 215mWの内部理想ダイオードとオプションの外付け理想ダイオード・コントローラにより、外部電源/USBが接続されていない場合に低損失の電力経路を実現
  • 負荷に応じたUSB入力からの充電により電流の適合性を保証
  • 機能満載のリチウムイオン･バッテリ・チャージャ
  • 熱制限による最大充電電流：1.5A
  • NTCサーミスタ入力により、温度制限充電が可能

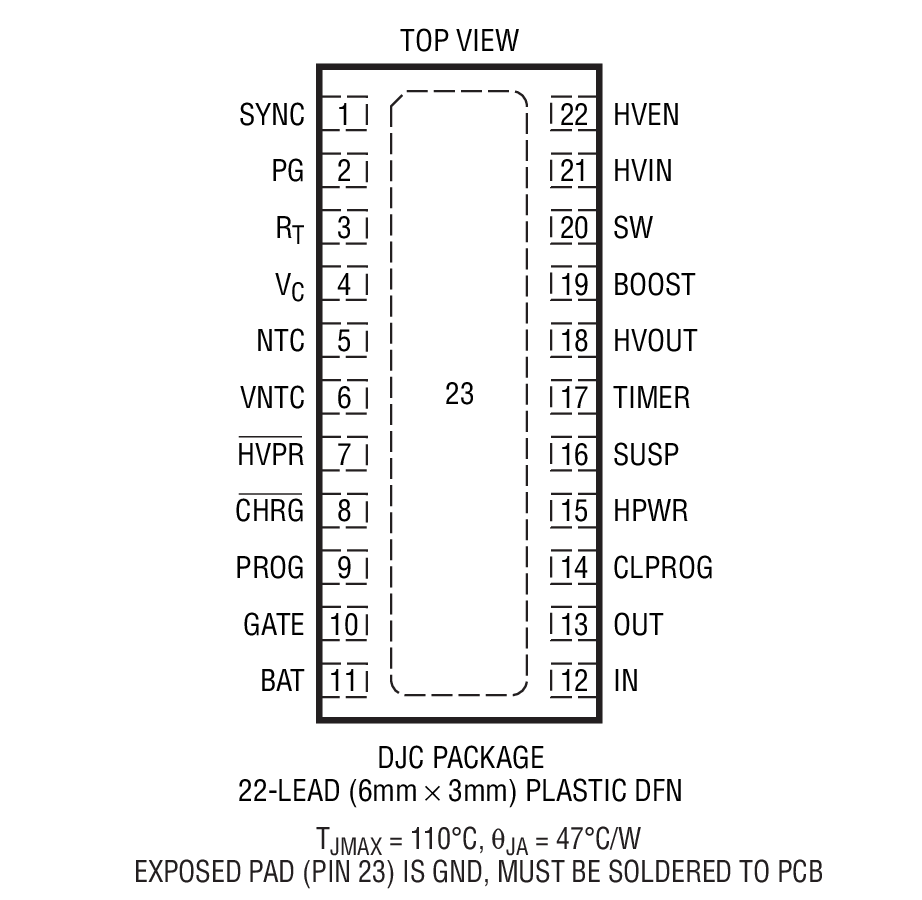

  • 小型（3mm × 6mm × 0.75mm）の22ピンDFNパッケージ

LTC4090-3は、USBパワー・マネージャおよび高電圧リチウムイオン/ポリマー・バッテリ・チャージャです。このデバイスは、USB周辺機器の動作とバッテリの充電に使用される全電流を制御します。負荷電流と充電電流の合計が入力電流制限の設定値を超えないように、バッテリ充電電流は自動的に低減されます。また、LTC4090-3は12V AC/DCアダプタ、Firewire、自動車用電源などの高電圧電源にも対応します。

LTC4090は、高入力電圧から高効率で充電するためにバッテリ電圧をトラッキングするBat-Track適応出力を備えています。標準のLTC4090の3.95Vバージョンは、バッテリの長寿命化や（60℃を超える）高温動作が要求されるアプリケーション、またはそうした状態での保存を目的としています。フロート電圧の低下により、初期のセル容量と引き換えに、バッテリの全寿命にわたって容量保持能力が向上するという利点が得られます。充電電流は設定可能であり、充電終了状態出力（CHRG）がフル充電を示します。

Float Voltage (V) NTC Hot Threshold Bat-Track Adaptive HV Output
LTC4090 4.2V 29% VVNTC Yes
LTC4090-3 3.95V 32.6% VVNTC Yes
LTC4090-5 4.2V 29% VVNTC No

アプリケーション

  • 組み込みの自動車用付属品
  • 小型ナビゲーション装置
  • その他のUSBベースのハンドヘルド製品
LTC4090-3
2A高電圧Bat-Track降圧レギュレータを備えたUSBパワーマネージャ

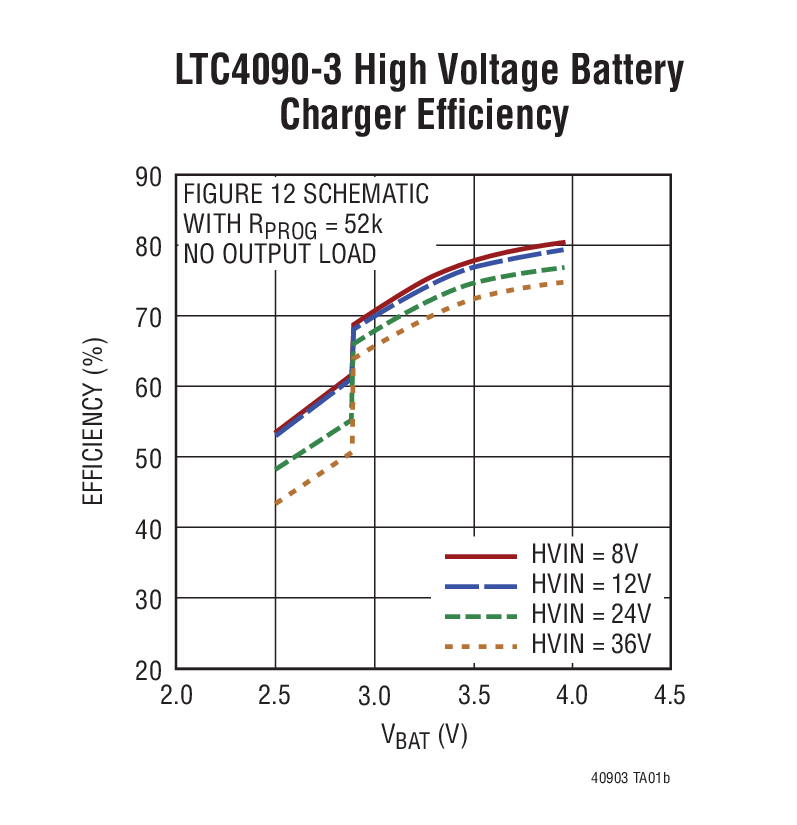

LTC4090-3 Image LTC4090-3 High Voltage Battery Charger Efficiency Product Package 1
