LTC4075

デュアル入力USB/ACアダプタ・スタンドアロン・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.33
特長
  • 1 セル・リチウムイオン・バッテリをAC アダプタならびにUSB 入力から充電
  • 入力電源の自動検出および選択
  • AC アダプタ入力からの最大950mA の充電電流をプログラム可能
  • MOSFET、センス抵抗、ブロッキング・ダイオードが不要
  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • ±0.6%精度のプリセット充電電圧
  • 充電電流終了をプログラム可能
  • シャットダウン時のUSBサスペンド電流:18μA
  • 独立した「電源接続」状態出力
  • 充電状態出力
  • 自動再充電
  • トリクル充電なしで使用可能(LTC4075X)
  • 熱特性が改善された高さの低い(0.75mm)10ピン(3mm×3mm)DFNパッケージ
製品概要
show more Icon

LTC4075/LTC4075Xは、ACアダプタ入力とUSB入力のいずれからも1セル・リチウムイオン・バッテリを充電可能なスタンドアロン・リニア・チャージャです。これらのチャージャは、入力電力を検出し、適切な充電用電源を自動的に選択することができます。

MOSFET内蔵のアーキテクチャにより、充電用の外付けのセンス抵抗やブロッキングダイオードが不要です。サーマル・フィードバックによってバッテリ充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を一定に保ちます。フロート電圧は4.2Vに固定され、充電電流は1本の外付け抵抗で設定されます。最終フロート電圧に達した後、充電電流が設定された終了スレッショルドを下回ったところで、充電サイクルを終了します。LTC4075/LTC4075Xは、両入力に電力が供給された状態でシャットダウン・モードに入り、DCINの消費電流を20μA、USBINの消費電流を10μA、バッテリ流出電流を2μA以下に低減します。

この他に、自動再充電、低電圧ロックアウト、充電状態出力、ならびに、ACアダプタやUSB電源の接続を知らせる「電源接続」状態ピンなどの機能を搭載しています。

Trickle Charge Vin Abs Max
LTC4075 Yes 10V
LTC4075X No 10V
LTC4075HVX No 22V


アプリケーション

  • 携帯電話
  • ハンドヘルド・コンピュータ
  • 携帯用MP3プレーヤ
  • デジタルカメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4075EDD#PBF
  • HTML
  • HTML
LTC4075EDD#TRPBF
  • HTML
  • HTML
LTC4075XEDD#PBF
  • HTML
  • HTML
LTC4075XEDD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC867A

LTC4075EDD | Dual Input Li-Ion Charger, Adapter Input = 4.5V to 6V, USB Input 4.35V to 5.5V, Li-Ion+ = 800mA, (500mA USB)

zoom

DC867A

LTC4075EDD | Dual Input Li-Ion Charger, Adapter Input = 4.5V to 6V, USB Input 4.35V to 5.5V, Li-Ion+ = 800mA, (500mA USB)

LTC4075EDD | Dual Input Li-Ion Charger, Adapter Input = 4.5V to 6V, USB Input 4.35V to 5.5V, Li-Ion+ = 800mA, (500mA USB)

製品の詳細

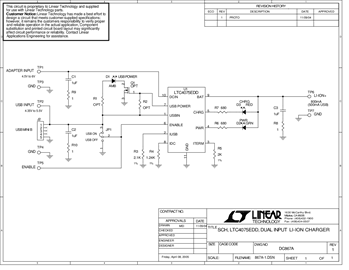

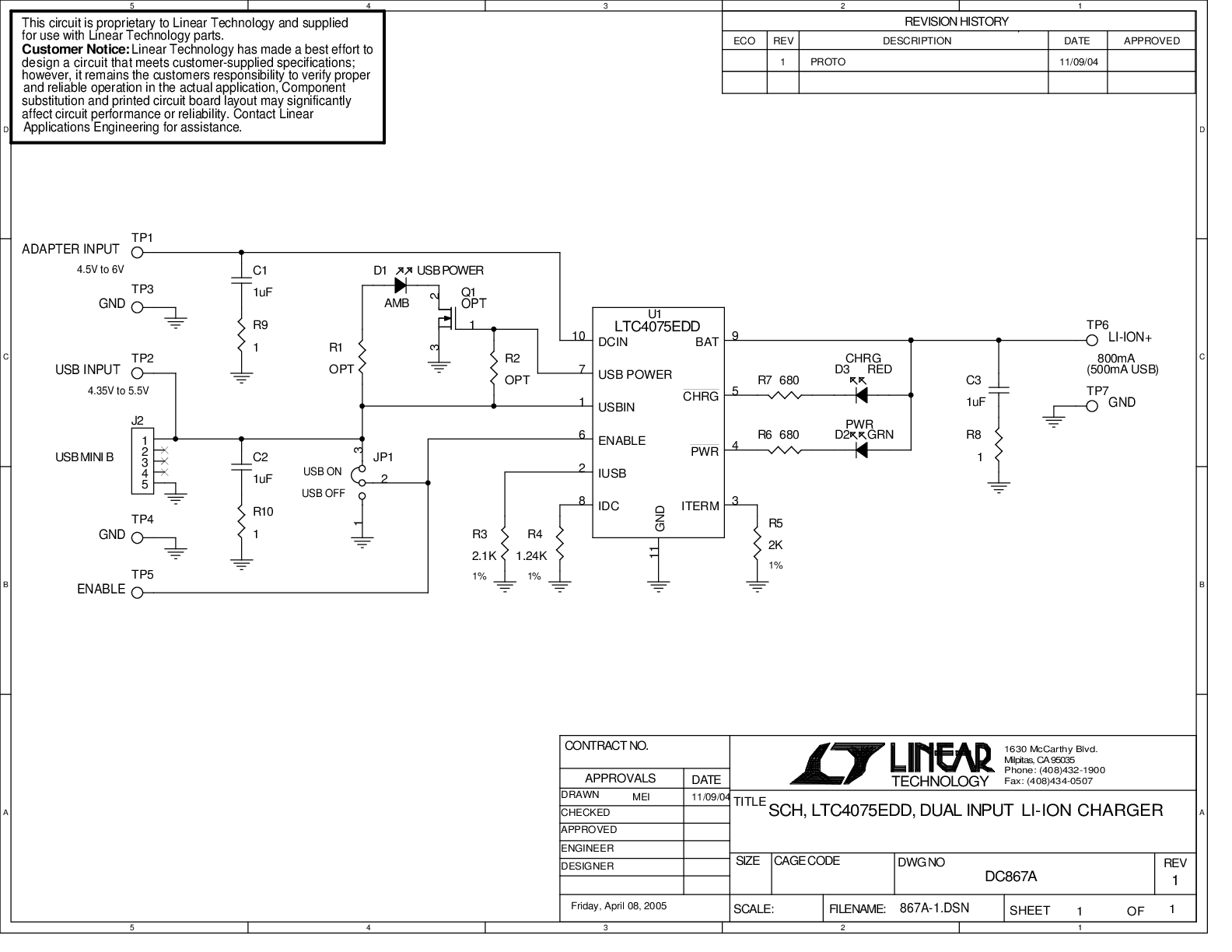

DC867A: Demo Board for the LTC4075 Dual Input USB/AC Adapter Standalone Li-Ion Battery Chargers.
