製品概要
機能と利点
- プログラム可能な充電電流：最大1A
- 100mAの調整可能な低損失リニア･レギュレータを搭載
- 1セル・リチウムイオン・バッテリをUSBポートから直接充電
- ±0.35%精度のプリセット充電電圧
- 外付けのMOSFET、センス抵抗、ブロッキング・ダイオードが不要
- サーマル･レギュレーションにより、過熱の恐れなく最大充電レートを実現
- 調整可能なLDO出力電圧範囲：1.2V～4.2V
- プログラム可能な充電終了タイマ
- プログラム可能な充電電流検出/終了
- SmartStart™により、バッテリ寿命を延長
- 充電ステータス出力
- シャットダウン時のチャージャの消費電流：30μA
- LDOの消費電流：15μA
- 高さの低い（0.75mm）10ピン（3mm×3mm）DFNパッケージ

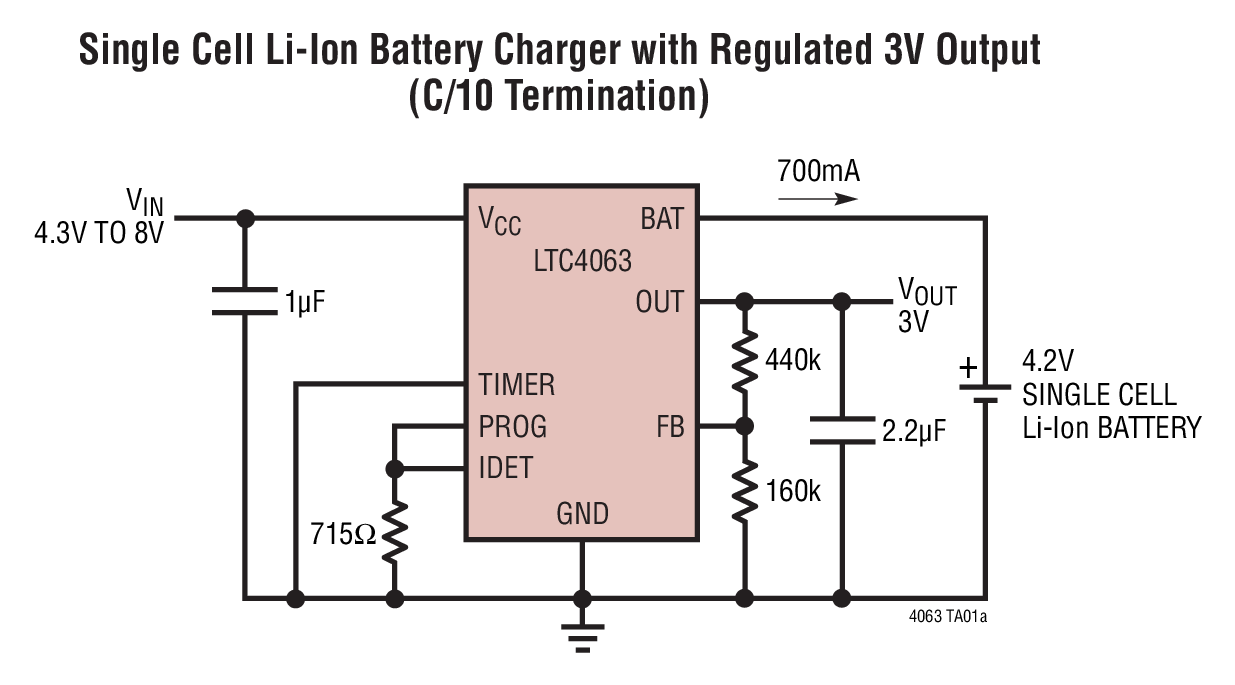

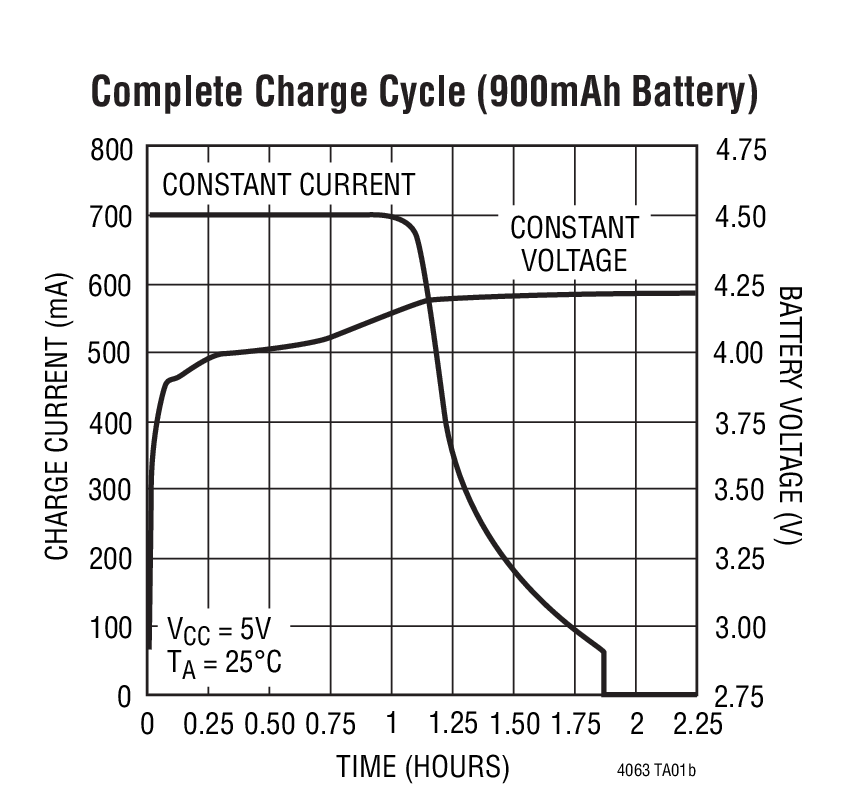

製品概要
LTC4063は、調整可能な低損失リニア･レギュレータ（LDO）を搭載した、1セル･リチウムイオン･バッテリ用スタンドアロン・リニア･チャージャです。調整可能なLDOは最大100mAの負荷電流で1.2V～4.2Vの出力電圧を安定化します。入力電源（ACアダプタまたはUSB電源）を取り外した場合、LDOは中断なしに出力電圧を安定化します。バッテリ･チャージャとLDOレギュレータは個別にイネーブルできます。
MOSFETを内蔵するアーキテクチャにより、外付けのセンス抵抗やブロッキング･ダイオードが不要です。内蔵のサーマル･フィードバックは、高電力動作時や高周囲温度条件下でチップの温度を一定に保つように充電電流を調整します。フロート電圧は4.2Vに固定され、充電電流は1本の外付け抵抗でプログラムされます。充電終了方法として、最小充電電流または最大時間を使用します。LTC4063は、電力供給状態でシャットダウン・モードに入り、消費電流を35μAまで、バッテリ流出電流を2μA以下に低減できます。
この他に、スマート再充電、低電圧ロックアウト、LDO電流制限、充電サイクルが終了したことを知らせる充電ステータス・ピンなどの機能を搭載しています。
アプリケーション
- ハンドヘルド･コンピュータ
- 携帯用MP3プレーヤ
- デジタル･カメラ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R402 Reliability Data3/27/2018
-

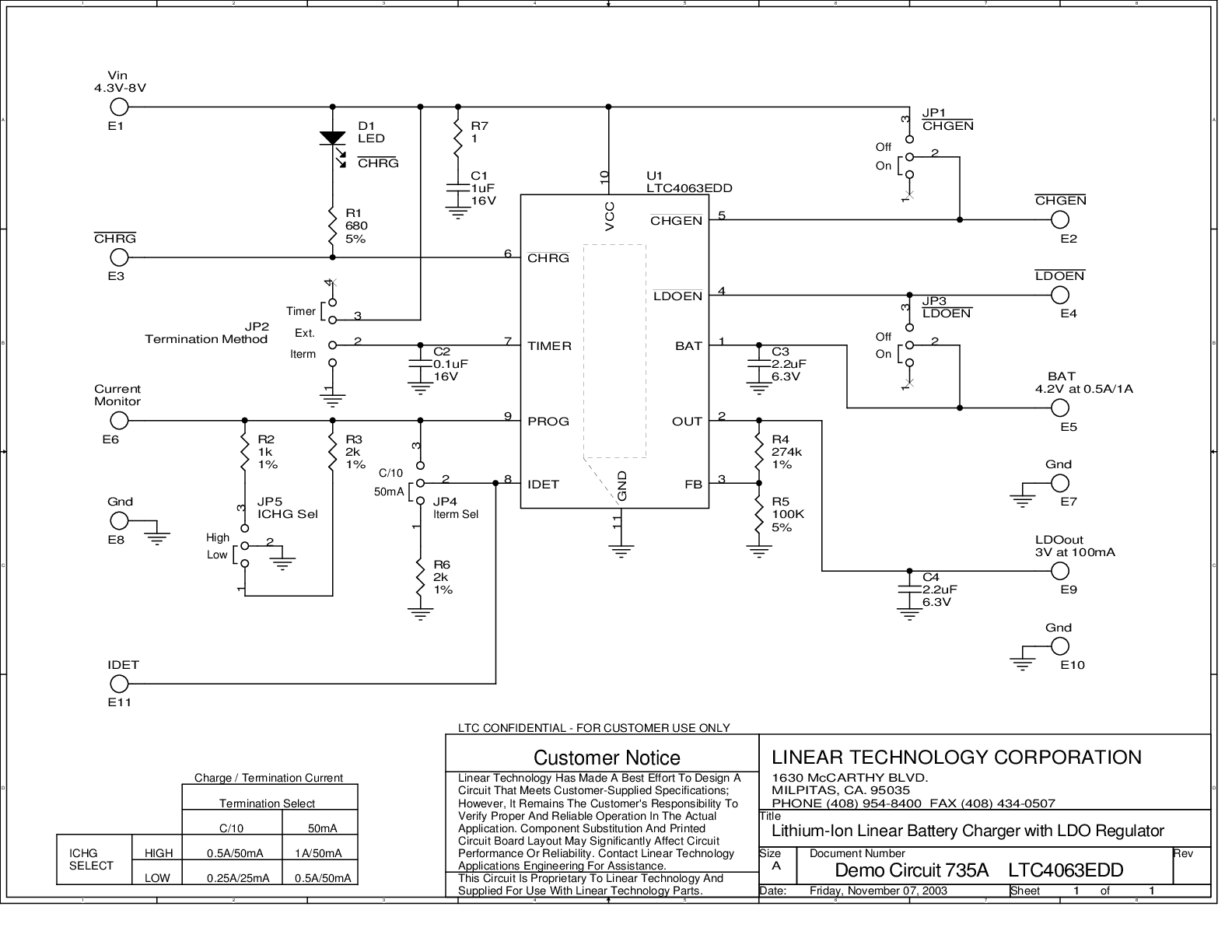

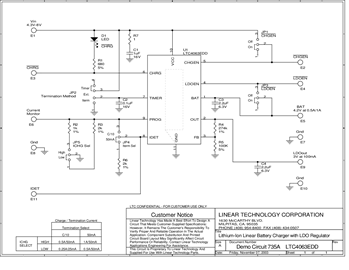

DC735A - Demo Manual9/24/2009
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

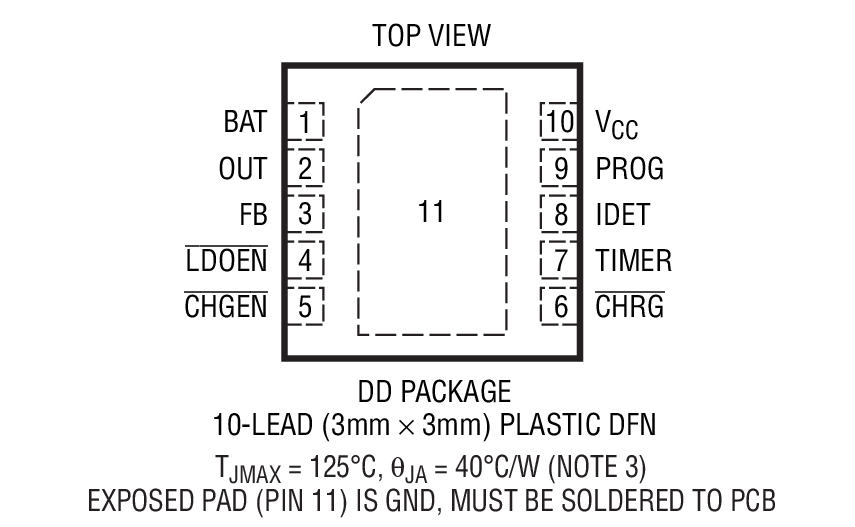

| LTC4063EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
