製品概要
機能と利点
- プログラム可能な充電電流：最大1A
- 1セル・リチウムイオン・バッテリをUSBポートから直接充電
- ±0.35%精度のプリセット・フロート電圧
- マイクロパワー・コンパレータにより、バッテリをモニタ可能
- サーマル･レギュレーションにより、過熱の恐れなく最大充電レートを実現
- プログラム可能な充電電流検出/終了
- プログラム可能な充電終了タイマ
- Smart Pulsing エラー通知機能
- SmartStart™により、バッテリ寿命を延長
- シャットダウン時のチャージャの消費電流：20μA

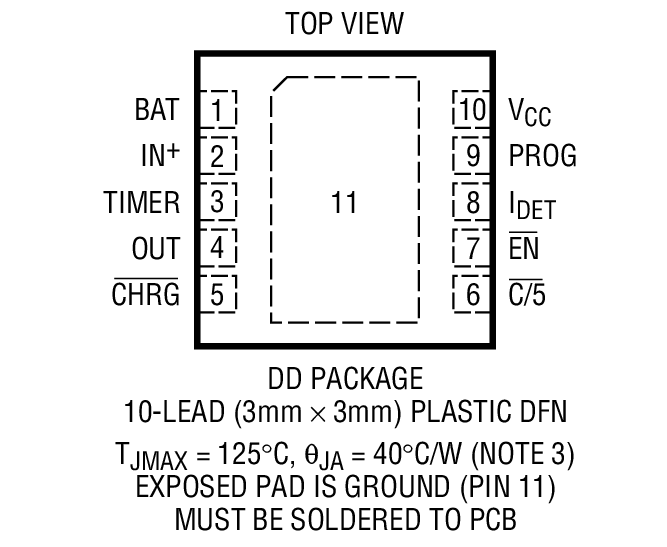

- 高さの低い（0.75mm）10ピン（3mm×3mm）DFNパッケージ

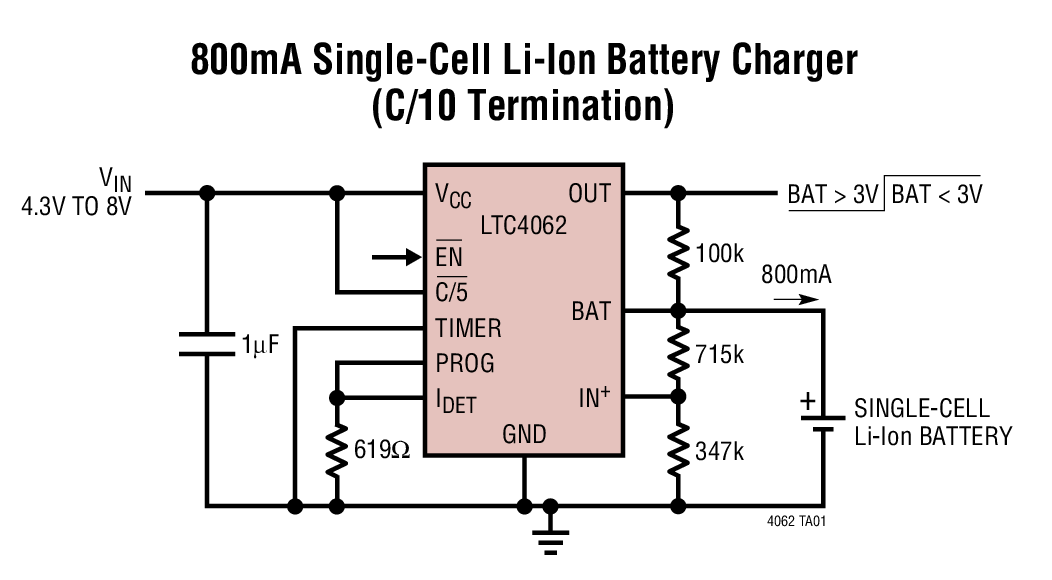

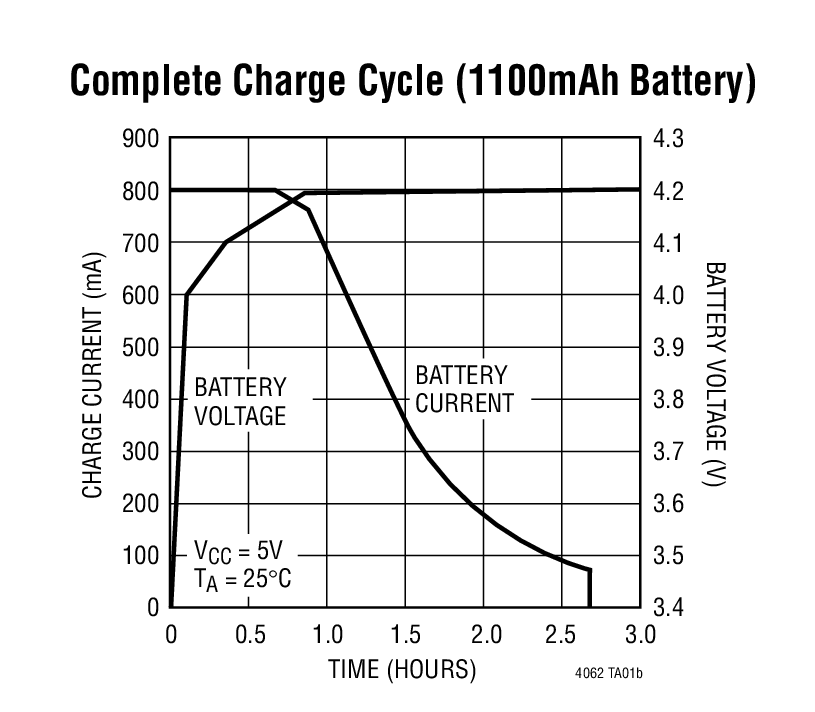

製品概要
LTC4062は、1セル･リチウムイオン･バッテリ向けの多機能で柔軟性の高いスタンドアロン・リニア･チャージャです。このデバイスはUSB電源仕様の範囲内で動作可能です。
LTC4062の充電終了方式には、プログラム可能な充電時間に基づく方法と、プログラム可能な充電電流に基づく方法の2つがあります。また、CHRGオープンドレイン･ステータス･ピンは、アプリケーションの要求に応じて、バッテリ充電状態を示すように設定可能です。バッテリ電圧が2.5V以上であれば、電力が供給されていない状態でも、高精度の低消費電力コンパレータが動作可能です。バッテリ寿命と信頼性を最大限に向上させるための安全機能として、SmartStart充電アルゴリズムも搭載しています。
MOSFETを内蔵するアーキテクチャにより、外付けのセンス抵抗やブロッキング･ダイオードが不要です。内蔵のサーマル･フィードバックは、高電力動作時や高周囲温度条件下でチップの温度を一定に保つように充電電流を調整します。充電電流は1本の外付け抵抗でプログラムされます。LTC4062は、電力供給状態でシャットダウン・モードに入り、消費電流を20μAまで、バッテリ流出電流を2μA以下に低減できます。電力が供給されていない状態では、内蔵の低消費電力コンパレータが、バッテリからわずか10μAをシンクして動作可能です。
この他に、スマート再充電、USB C/5電流設定入力、低電圧ロックアウトなどの機能を搭載しています。
アプリケーション
- ハンドヘルド･コンピュータ
- 携帯用MP3プレーヤ
- デジタル･カメラ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R402 Reliability Data3/27/2018
-

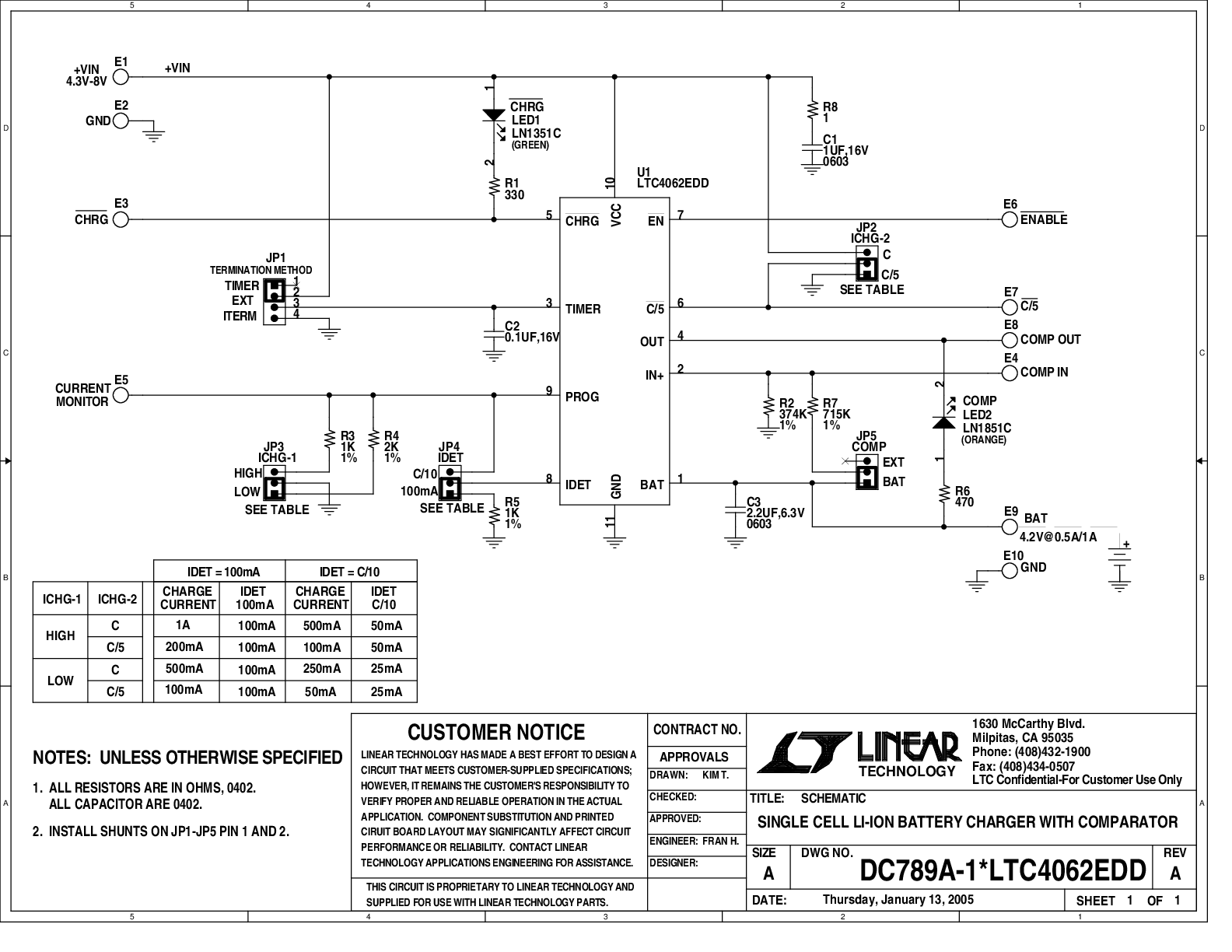

DC789A - Demo Manual9/24/2009
-
