製品概要
機能と利点
- 超低消費電力：1Aで350mW
- 1セル・リチウムイオン・バッテリ用の完全なスタンドアロン・パルス・チャージャ
- マイクロコントローラ、MOSFET、ブロックキング・ダイオードが不要
- 安全のためセンス抵抗で最大電流を制限
- プログラム可能な充電終了タイマにより、最大容量まで充電可能
- フロート電圧精度：±1%
- 充電終了に近い状態（C/10）を検知出力
- ACアダプタ検知出力
- 入力電源取り外し時、低いバッテリ流出電流
- 低電圧バッテリの自動トリクル充電
- 自動バッテリ・リフレッシュ
- サーマル・シャットダウン保護
- 熱特性が改善された小型MSOPパッケージ
製品概要
LTC4052はMOSFETを内蔵した1セル・リチウムイオン・バッテリ用の完全なスタンドアロン・パルス・チャージャです。
このチャージャは、外付け抵抗を用いて過電流を制限することにより、電流制限が不適切なACアダプタや電流制限機能を持たないACアダプタを接続しているユーザに対して安全面での警告を発します。内蔵のMOSFETにより、入力電圧がグランドに短絡した場合のバッテリ電流の逆流が防止されるので、ブロッキング・ダイオードは不要です。
バッテリが充電を開始し、設定されたフロート電圧に近づくと、内部MOSFETがオン/オフを繰り返し始め、バッテリがフル充電状態に近づくにつれてデューティ・サイクルが次第に短くなります。プログラム可能なタイマによって充電サイクルが終了します。平均充電電流がACアダプタ電流の10分の1まで減少すると、充電が完了に 近づいたこと（C/10）を示す信号がCHRGピンに現れます。入力電圧を取り除くとLTC4052はスリープ・モードになり、バッテリから流出する電流は1μA（最大）以下になります。
LTC4052は熱特性が改善された小型8ピンMSOPパッケージで供給されます。
アプリケーション
- ハンドヘルド・コンピュータ
- 携帯電話
- 据置型チャージャ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R449 Reliability Data3/26/2018
-

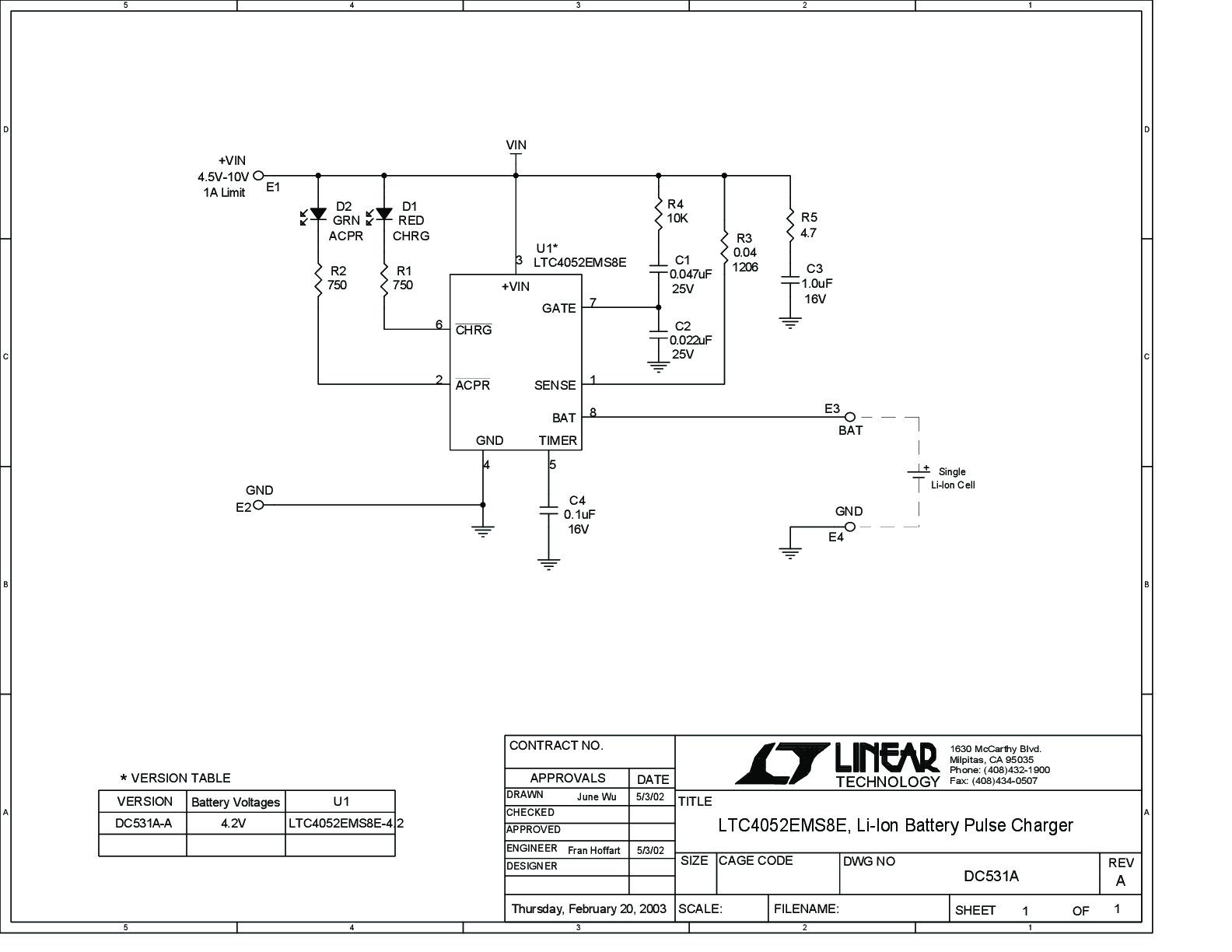

DC531A - Demo Manual9/24/2009
-
