LTC3900

フォワード・コンバータ用の同期整流器ドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.32
特長
  • Nチャネル同期整流器MOSFETドライバ
  • プログラム可能なタイムアウト
  • 逆インダクタ電流の検知
  • パルス・トランスの同期
  • 広いVCC電源電圧範囲:4.5V~11V
  • VCC = 5V、CL = 4700pFでの立ち上がり/立ち下がり時間:15ns
  • 低電圧ロックアウト
  • 小型SO-8パッケージ
製品概要
show more Icon

LTC3900は、絶縁型フォワード・コンバータ電源で使用される2次側同期整流器ドライバです。このデバイスはNチャネル整流器MOSFETをドライブし、パルス・トランスを介して1次側コントローラからパルス同期信号を受け取ります。

LTC3900は外付けMOSFETに対する様々な保護機能を搭載しています。プログラム可能なタイムアウト機能により、同期信号が消失したり不正確である場合に両方のドライバをディスエーブルします。また、このデバイスはキャッチMOSFETのドレイン-ソース間抵抗を介して出力インダクタ電流を検知し、インダクタ電流が逆流するとMOSFETをシャットオフします。LTC3900は、電源電圧が低すぎる場合にもドライバをシャットオフします。


アプリケーション

  • 48V入力、絶縁型DC/DCコンバータ
  • 絶縁型テレコム電源
  • 高電圧配電降圧コンバータ
  • 産業用制御システム電源
  • 車載用および重工業用装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3900ES8#PBF
  • HTML
  • HTML
LTC3900ES8#TRPBF
  • HTML
  • HTML
LTC3900HS8#PBF
  • HTML
  • HTML
LTC3900HS8#TRPBF
  • HTML
  • HTML
LTC3900IS8#PBF
  • HTML
  • HTML
LTC3900IS8#TRPBF
  • HTML
  • HTML
LTC3900MPS8#PBF
  • HTML
  • HTML
LTC3900MPS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC3900ES8#PBF

製造中

LTC3900ES8#TRPBF

製造中

LTC3900HS8#PBF

製造中

LTC3900HS8#TRPBF

製造中

LTC3900IS8#PBF

製造中

LTC3900IS8#TRPBF

製造中

LTC3900MPS8#PBF

製造中

LTC3900MPS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC3900ES8#PBF

製造中

LTC3900ES8#TRPBF

製造中

LTC3900HS8#PBF

製造中

LTC3900HS8#TRPBF

製造中

LTC3900IS8#PBF

製造中

LTC3900IS8#TRPBF

製造中

LTC3900MPS8#PBF

製造中

LTC3900MPS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC3900ES8#PBF

製造中

LTC3900ES8#TRPBF

製造中

LTC3900HS8#PBF

製造中

LTC3900HS8#TRPBF

製造中

LTC3900IS8#PBF

製造中

LTC3900IS8#TRPBF

製造中

LTC3900MPS8#PBF

製造中

LTC3900MPS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC3900ES8#PBF

製造中

LTC3900ES8#TRPBF

製造中

LTC3900HS8#PBF

製造中

LTC3900HS8#TRPBF

製造中

LTC3900IS8#PBF

製造中

LTC3900IS8#TRPBF

製造中

LTC3900MPS8#PBF

製造中

LTC3900MPS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 7

reference details image

DC1317A-C

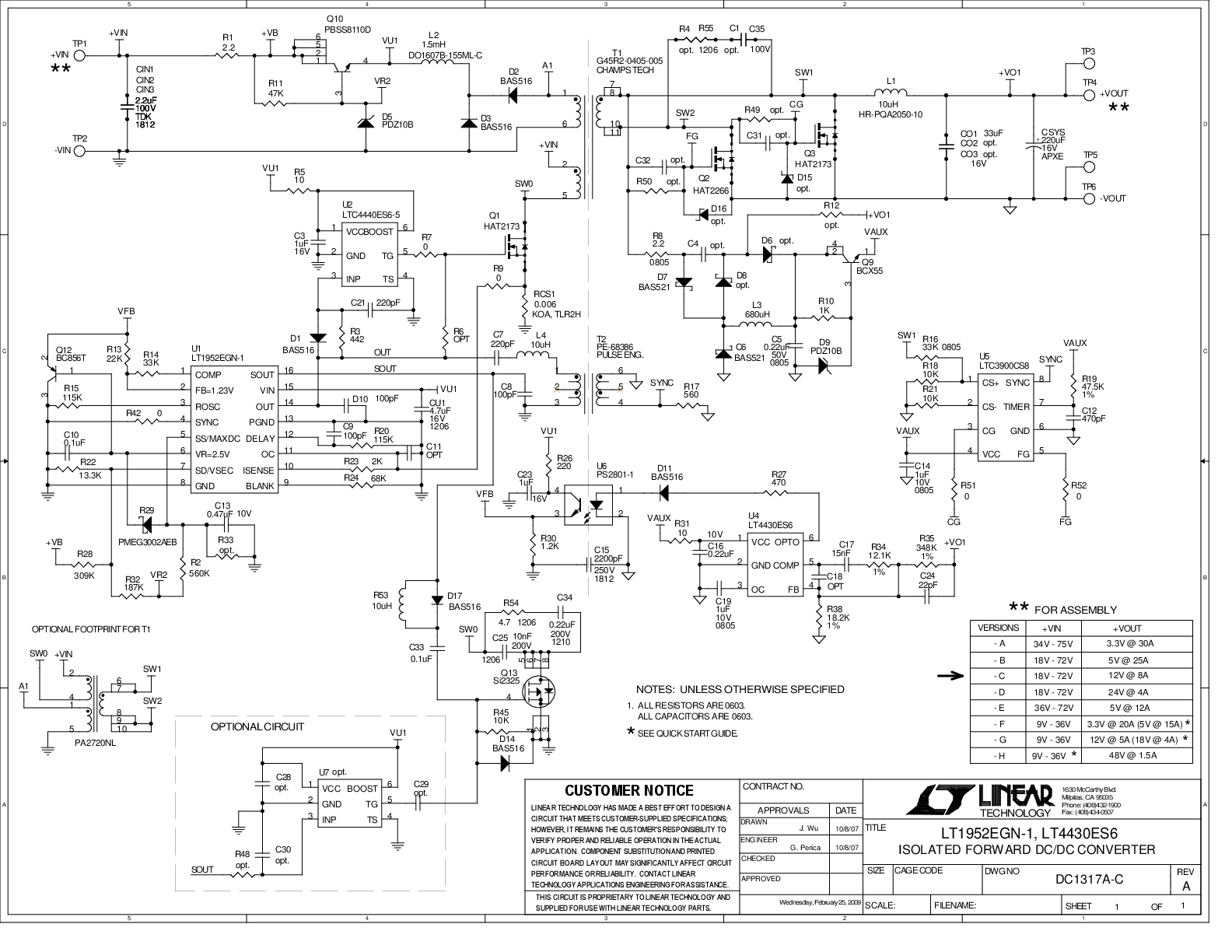

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=18V-72V VOUT=12V @ 10A

zoom

DC1317A-C

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=18V-72V VOUT=12V @ 10A

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=18V-72V VOUT=12V @ 10A

製品の詳細

Demonstration circuit 1317A-C is isolated input to high current output 1/8th brick footprint synchronous forward converter featuring the LT1952 switching controller with Active Reset circuit. The Active Reset circuit can improve the efficiency in wide input voltage applications. Also, the Active Reset allows the implementation of self-driven synchronous secondary rectifiers in some applications. The DC1317A-C converts isolated 18V to 72V input to 12V output and provides over 12A of output current depending on cooling.

When determining the cooling requirements the actual input voltage range and continuous maximum output current must be taken into account. The converter operates at 300kHz with the peak efficiency greater than 94%. The DC1317 can be easily modified to generate output voltages in the range from 0.6V to 48V. The output currents are limited by total output power of up to 150W.
reference details image

DC1317A-G

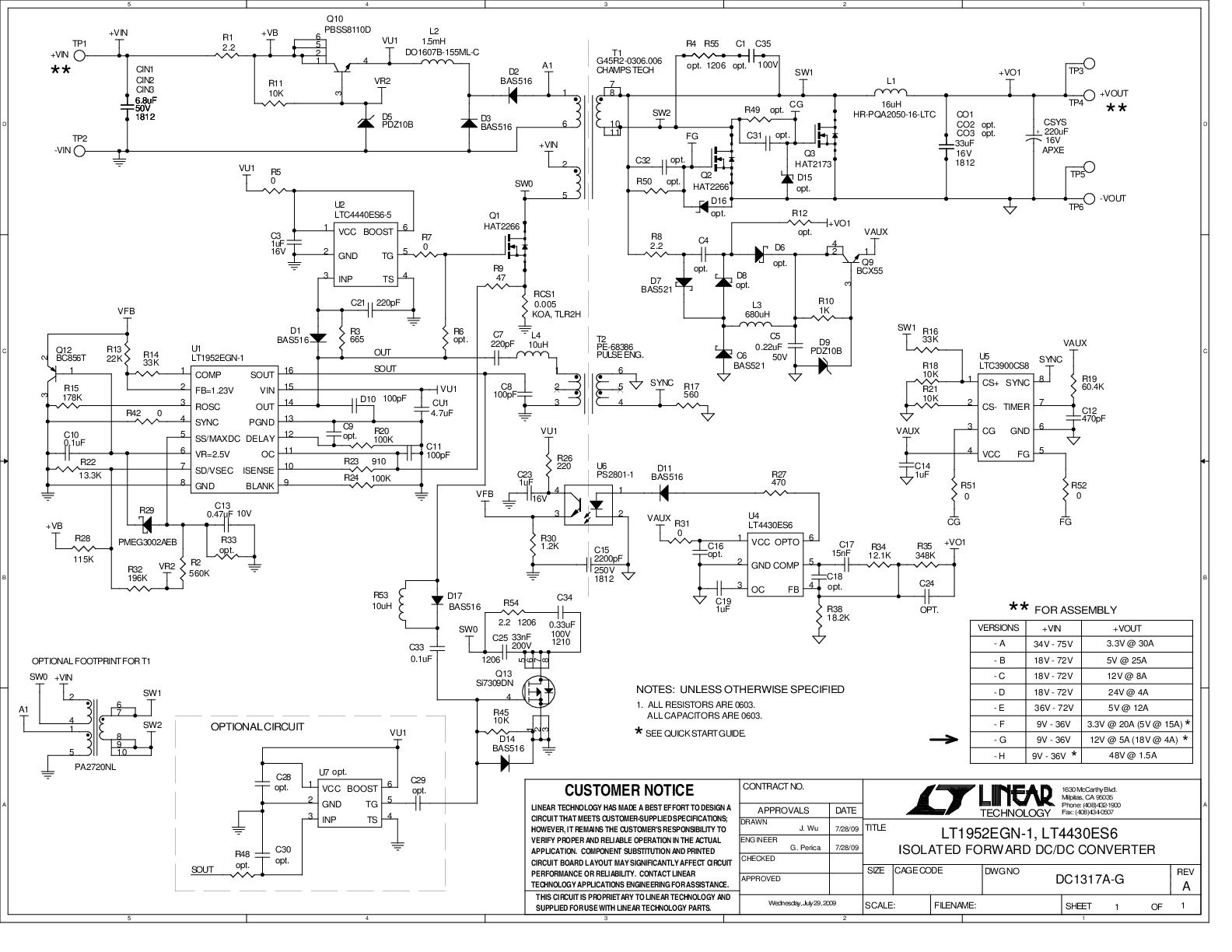

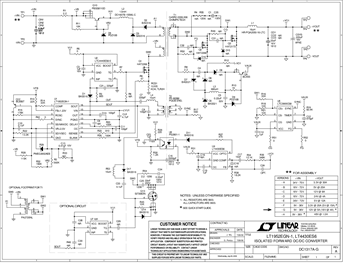

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=9V-36V VOUT=12V @ 5A

zoom

DC1317A-G

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=9V-36V VOUT=12V @ 5A

LT1952EGN-1/LTC3900 Demo Board | Active Reset, VIN=9V-36V VOUT=12V @ 5A

製品の詳細

Demonstration circuit 1317A-G is an isolated input to high current output 1/8th brick footprint synchronous forward converter featuring the LT1952 switching controller with Active Reset circuit. The Active Reset circuit can improve the efficiency in wide input voltage applications. Also, the Active Reset allows the implementation of self-driven synchronous secondary rectifiers in some applications. The DC1317A-G converts an isolated 9V to 36V input to 12V at 5A of output current.





reference details image

DC968A-B

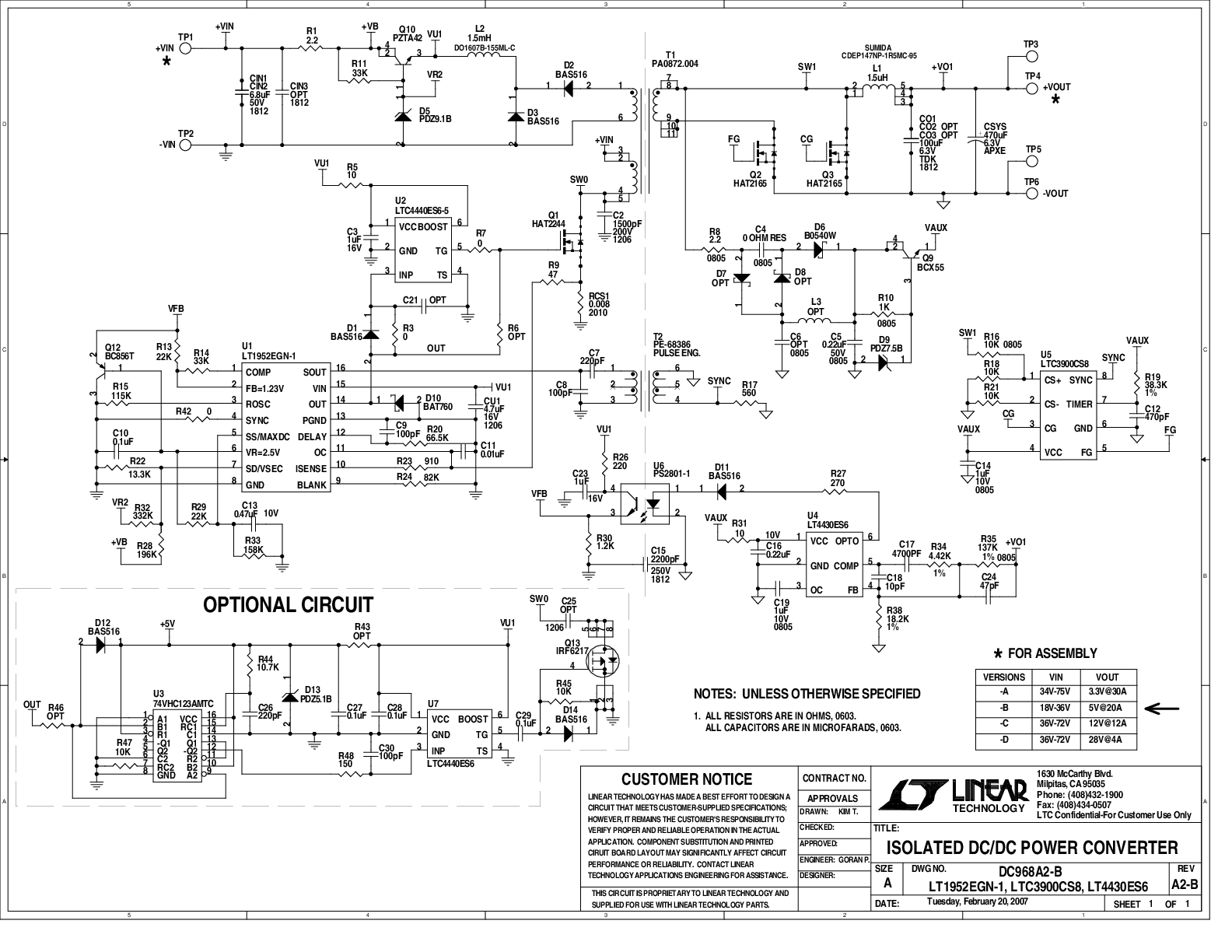

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 18V-36V, VOUT = 5V @ 20A

zoom

DC968A-B

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 18V-36V, VOUT = 5V @ 20A

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 18V-36V, VOUT = 5V @ 20A

製品の詳細

DC968A-B Demo Board for:
LT1952 Single Switch Synchronous Forward Controller
LTC3900 Synchronous Rectifier Driver for Forward Converters
LT4430 Secondary-Side Optocoupler Driver

reference details image

DC968A-C

OBSOLETE: LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 12V @ 12A

zoom

DC968A-C

OBSOLETE: LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 12V @ 12A

OBSOLETE: LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 12V @ 12A

製品の詳細

This evaluation board is obsolete and no longer recommended. The replacement board is the DC1317A-C.

DC968A-C Demo Board for:
LT1952 Single Switch Synchronous Forward Controller
LTC3900 Synchronous Rectifier Driver for Forward Converters
LT4430 Secondary-Side Optocoupler Driver

reference details image

DC968A-A

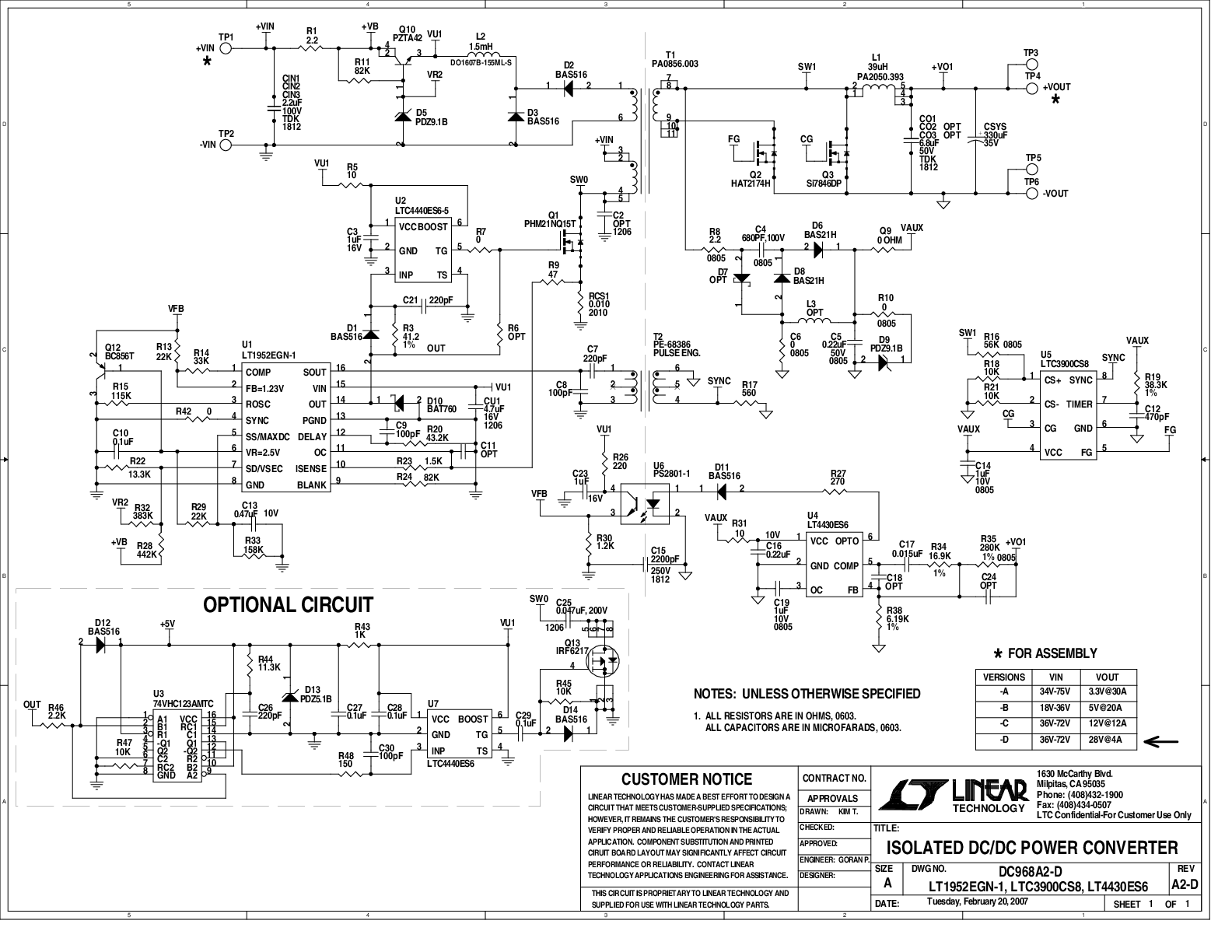

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 34V-75V VOUT = 3.3V @ 30A

zoom

DC968A-A

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 34V-75V VOUT = 3.3V @ 30A

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 34V-75V VOUT = 3.3V @ 30A

製品の詳細

DC968A-A Demo Board for:
LT1952 Single Switch Synchronous Forward Controller
LTC3900 Synchronous Rectifier Driver for Forward Converters
LT4430 Secondary-Side Optocoupler Driver





reference details image

DC968A-D

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 28V @ 4A

zoom

DC968A-D

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 28V @ 4A

LT1952EGN-1, LTC3900CS8, LT4430ES6 Demo Board | VIN = 36V-75V, VOUT = 28V @ 4A

製品の詳細

DC968A-D Demo Board for:
LT1952 Single Switch Synchronous Forward Controller
LTC3900 Synchronous Rectifier Driver for Forward Converters
LT4430 Secondary-Side Optocoupler Driver

reference details image

DC677A

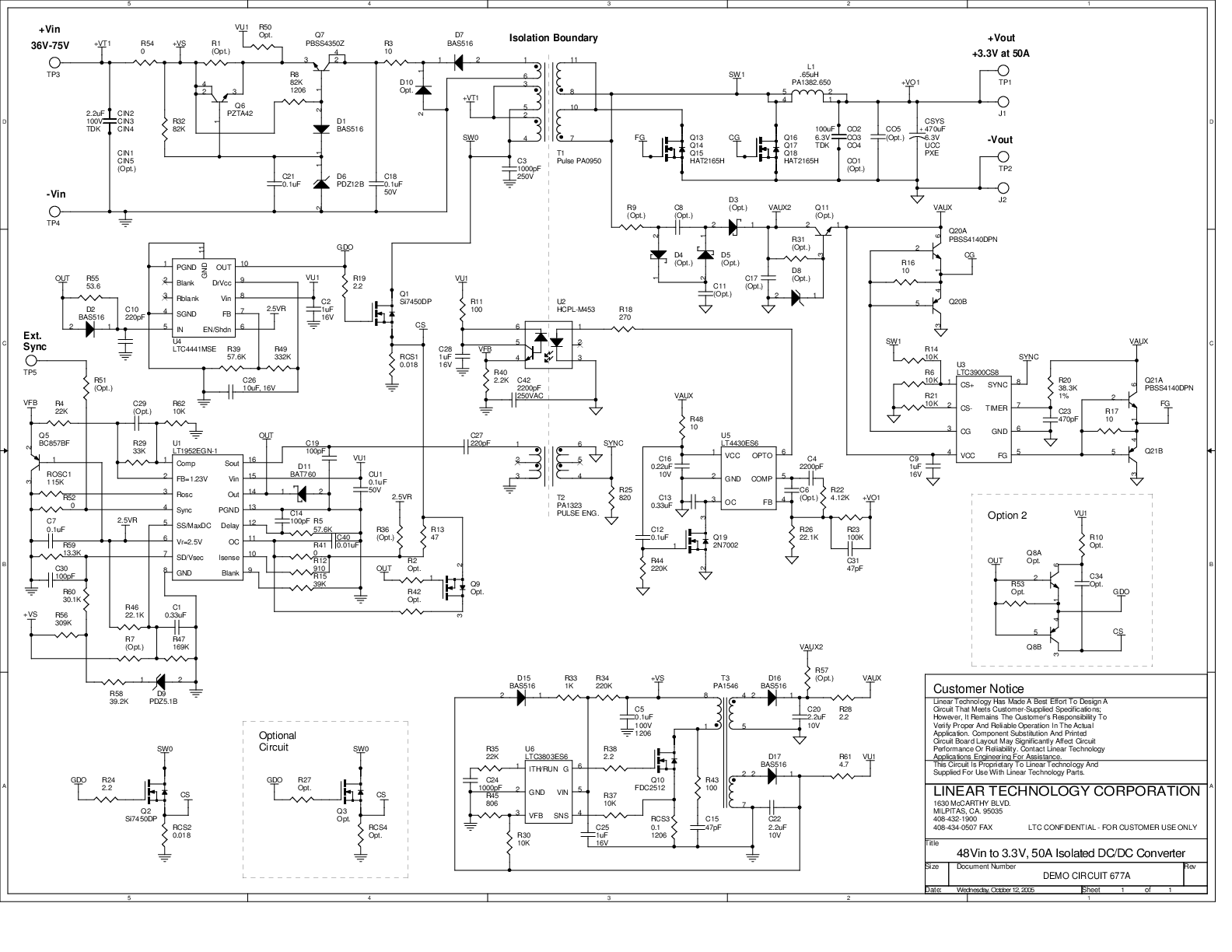

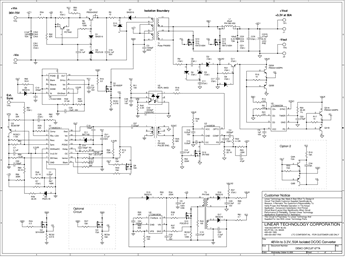

LT1952-1EGN-1, LTC3900ES Demo Board | VIN=36V-75V, VOUT=3.3V @ 50A
