LTC3888-2

発売前

デジタル・パワー・システム・マネージメントを搭載したデュアル・ループ8相降圧DC/DCコントローラ

データシート (Rev. E)

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$6.70

Viewing:

製品の詳細

PMBus/I²C準拠シリアル・インターフェース
- 電圧、電流、温度、およびフォルトをモニタ
- V_OUT、マージン、UV、OV、電流制限、ソフト・スタート／ストップ、シーケンシングをデジタル的にプログラム
16位相以上に拡張可能
4.5V ≤ V_IN ≤ 26.5V、0.3V ≤ V_OUT ≤ 3.45V
出力電圧精度：±0.5%
プログラマブルPWMループ補償
高精度PolyPhase^®電流分担

ECCとフォルト・ログ機能を備えた内部EEPROM
DrMOS出力電流モニタ・インターフェース
DrMOS温度／フォルト・バス・インターフェース
DrMOSゲート駆動電源モニタ
負荷ステップ・エミュレーション
250kHz～1MHzの内部または外部PWMクロック

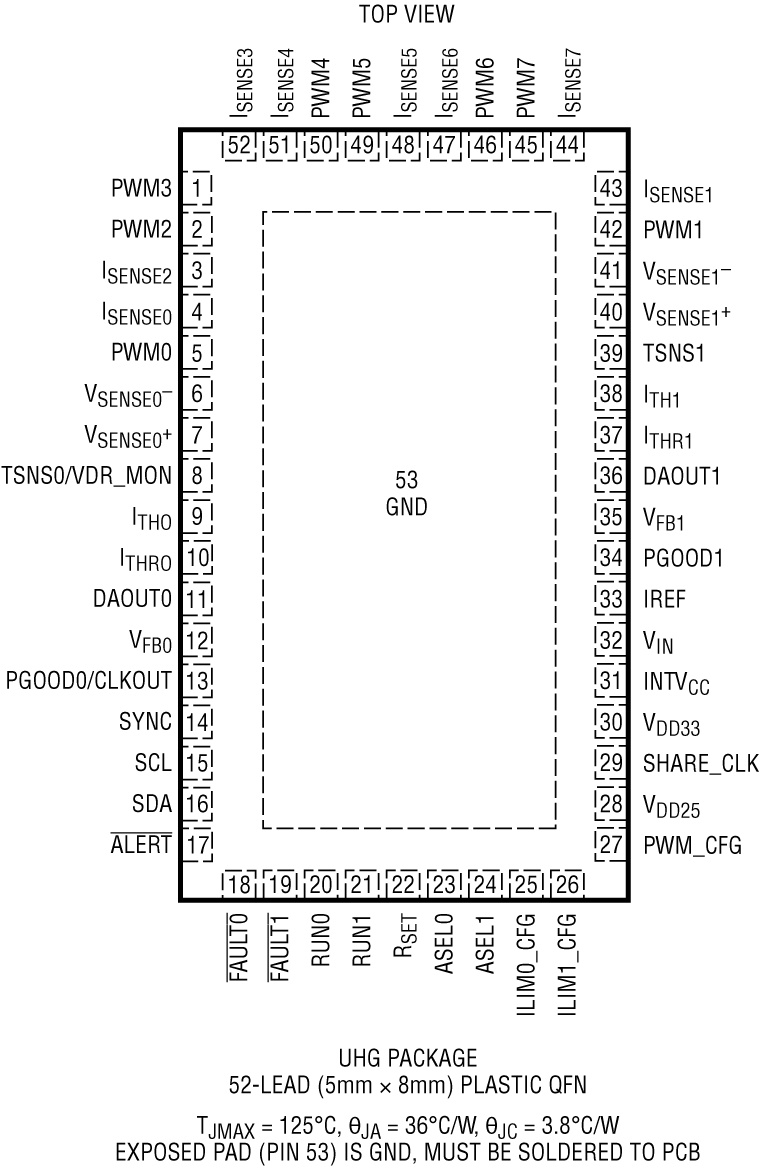

52ピン（5mm × 8mm）QFNパッケージ
オートモーティブ・アプリケーション向けのAEC-Q100に適合

製品モデル: 4
1Ku当たりの価格: 最低価格：$6.70

ドキュメント

データシート 2

LTC3888/LTC3888-1/LTC3888-2: Dual Loop 8-Phase Step-Down DC/DC Controller with Digital Power System Management Data Sheet (Rev.E) 10/27/2023
- PSM PMBUS Errata (Rev 0)

LTC3888-1: デジタル・パワー・システム・マネージメントを搭載したデュアル・ループ8相降圧DC/DCコントローラデータシート (Rev.0) 10/27/2023
- PSM PMBUS Errata (Rev 0)

アプリケーション・ノート 6

AN-152: Power System Management Addressing 07/12/2016

AN145 - LTC PSMデバイスのEEPROMの概要 07/20/2015

AN153 - パワーシステム・マネージメント用Linduino 10/02/2016

AN155 - Linduino PSMを使用したフォルト・ログのデコード 01/26/2017

AN-166: In Flight Update with Linduino 04/10/2017

AN-137: Accurate Temperature Sensing with an External P-N Junction 09/20/2012

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3888IUHG-2#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC3888IUHG-2#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC3888IUHG-2#WPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC3888IUHG-2#WTRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3888
LTC3888-1

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTC3888-1

IBISモデル 1

LTC3888x IBIS Model

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
