製品概要

機能と利点

  • 広い入力電圧範囲:4V~38V
  • ±1%精度の0.6V電圧リファレンス
  • 極めて高速な過渡応答
  • tON(MIN):43ns
  • No RSENSE谷電流モード制御
  • 低ESRのセラミック出力コンデンサで安定
  • 出力がプリバイアスされていてもスムーズな起動が可能
  • 高い降圧比に最適化
  • 調整可能な出力電圧ソフトスタートまたはトラッキング
  • パワーグッド出力電圧モニタ
  • デュアルNチャネルMOSFET同期ドライブ
  • スイッチング周波数を調整可能
  • フォールドバック付き電流制限をプログラム可能
  • 出力過電圧保護

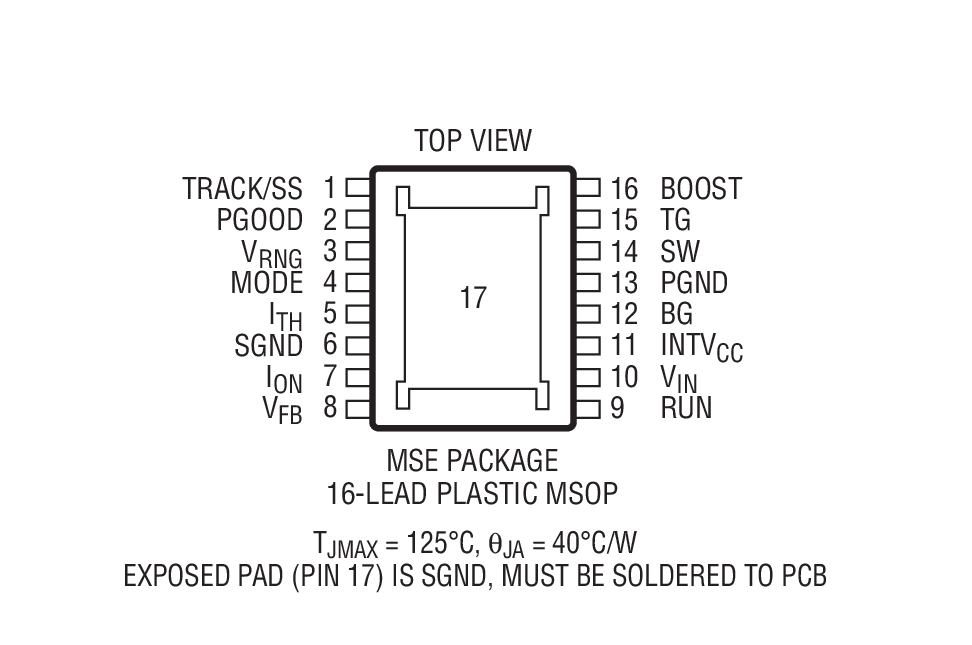

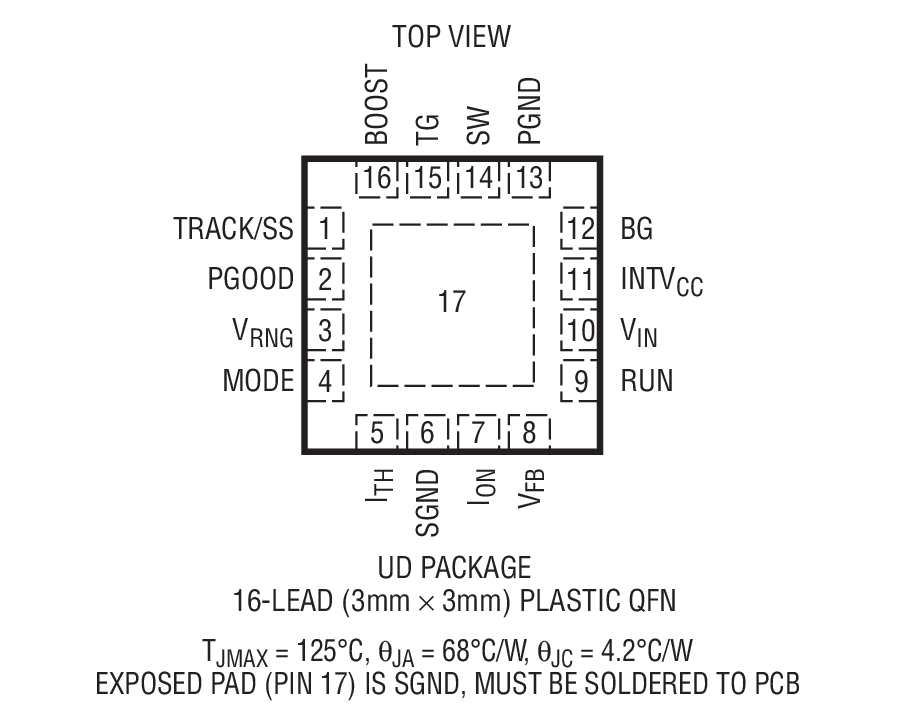

  • 16ピンMSOPおよび3mm×3mm QFNパッケージ

製品概要

LTC3879は高スイッチング周波数と高速過渡応答を実現するように最適化された同期整流式降圧スイッチング・レギュレータ・コントローラです。このコントローラはオン時間が一定の谷電流モード・アーキテクチャを採用しているので、広い入力電圧範囲が可能で、低デューティ・ファクタ動作を実現します。外付けのセンス抵抗やスロープ補償は不要です。ユーザ設定可能なソフトスタート・ピンと、独立したRUNピンにより、システムの柔軟性を実現します。電圧ランプのソフトスタート機能はコンデンサを使ってプログラム可能ですが、外部リファレンス・ソースをトラッキングするように設定することもできます。

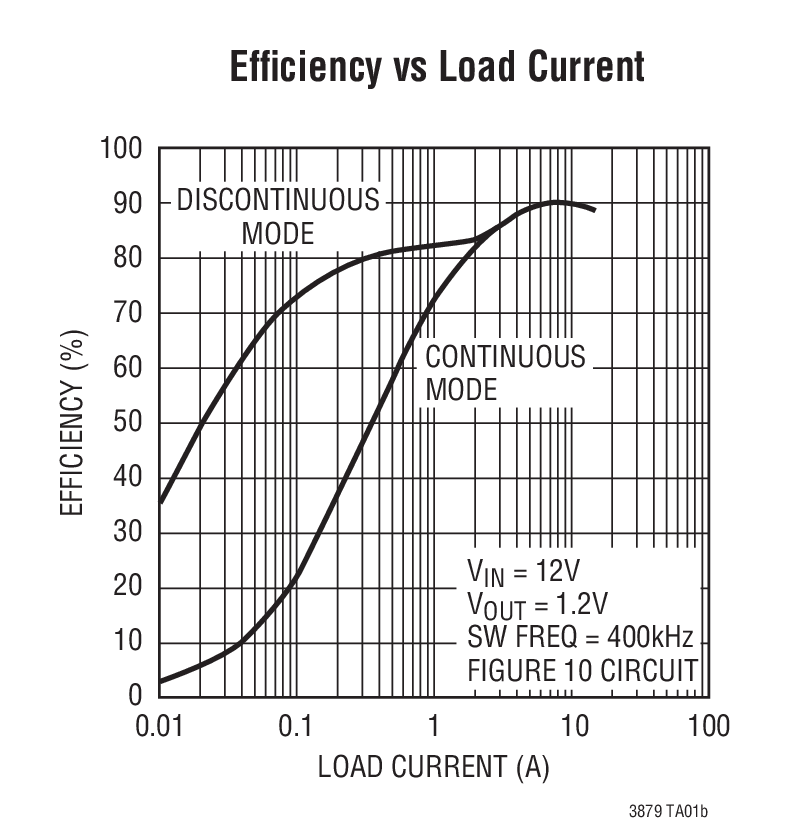

動作周波数は外付け抵抗で設定され、VINの変動に対して補償されるので、優れたライン安定度が得られます。不連続モード動作によって軽負荷時に高効率を達成し、強制連続制御ピンによってノイズとRF干渉を低減できます。また、出力過電圧保護、プログラム可能なフォールドバック付き電流制限などの安全機能を搭載しています。電流制限値はユーザが設定可能です。

LTC3879は4V~38Vの入力電圧、0.6VからVINの90%までの出力電圧で動作可能で、熱特性が改善された小型16ピンMSOPまたは3mm × 3mm QFNパッケージで供給されます。


アプリケーション

  • 配電システム
  • 組み込みコンピューティング
  • 通信インフラストラクチャ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

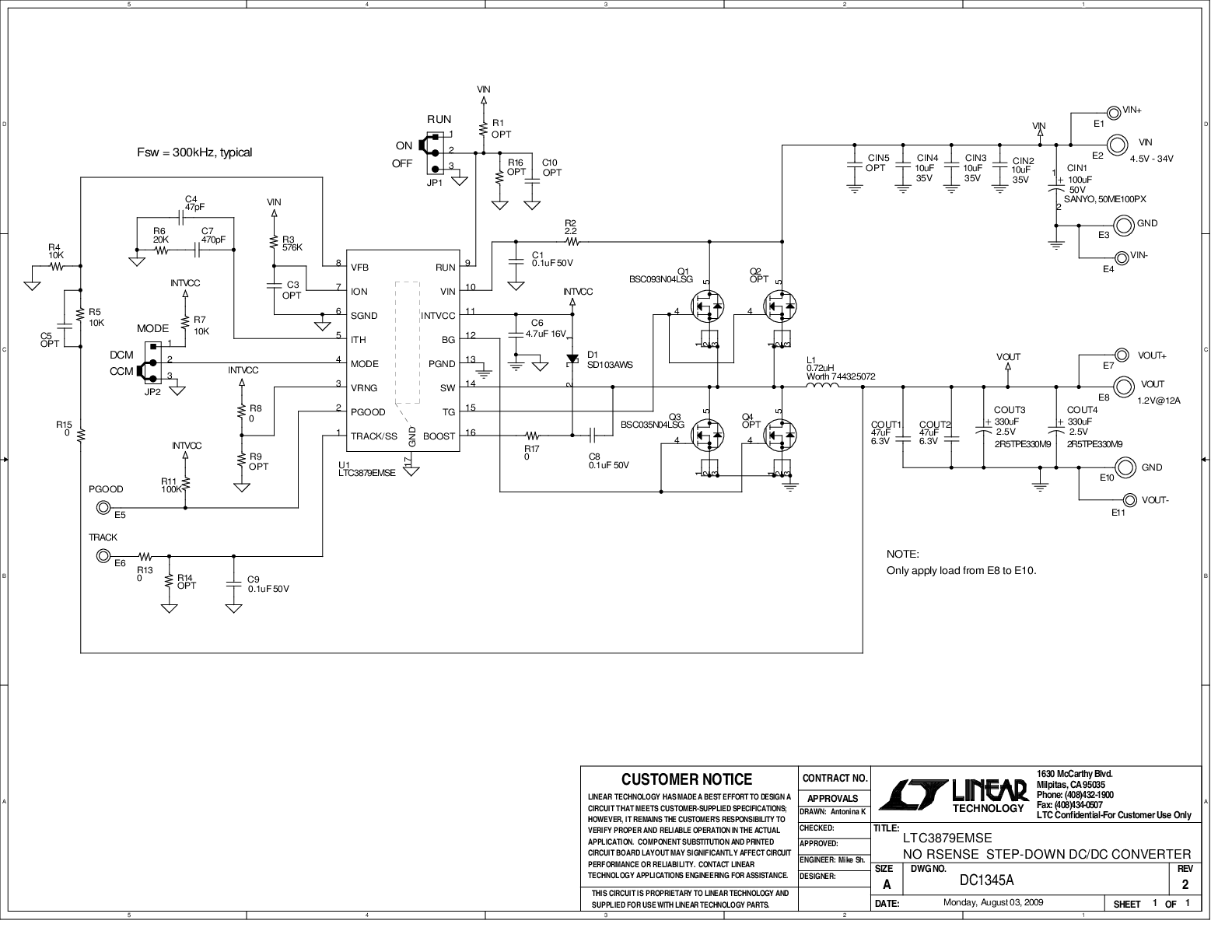

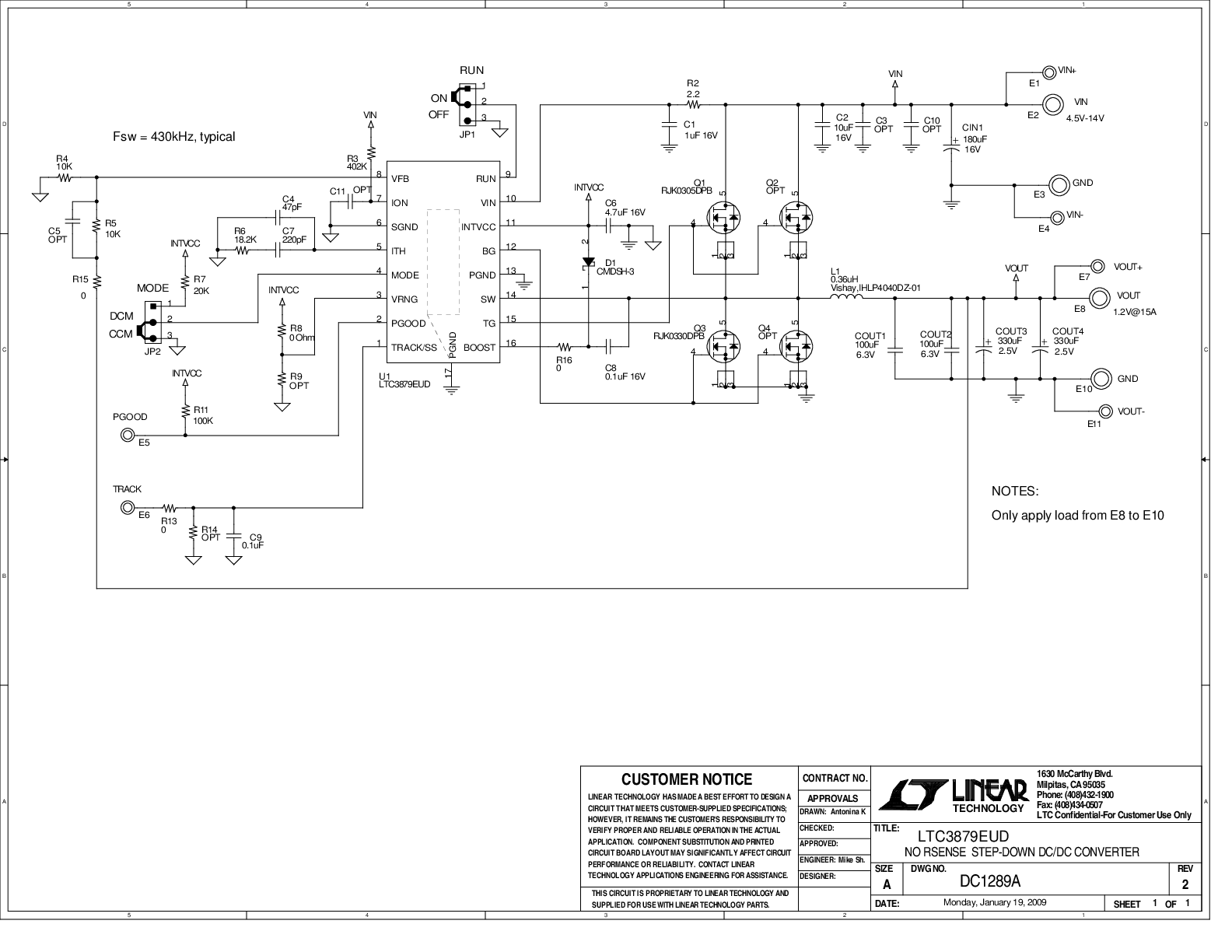

評価キット (2)
