製品概要
製品概要

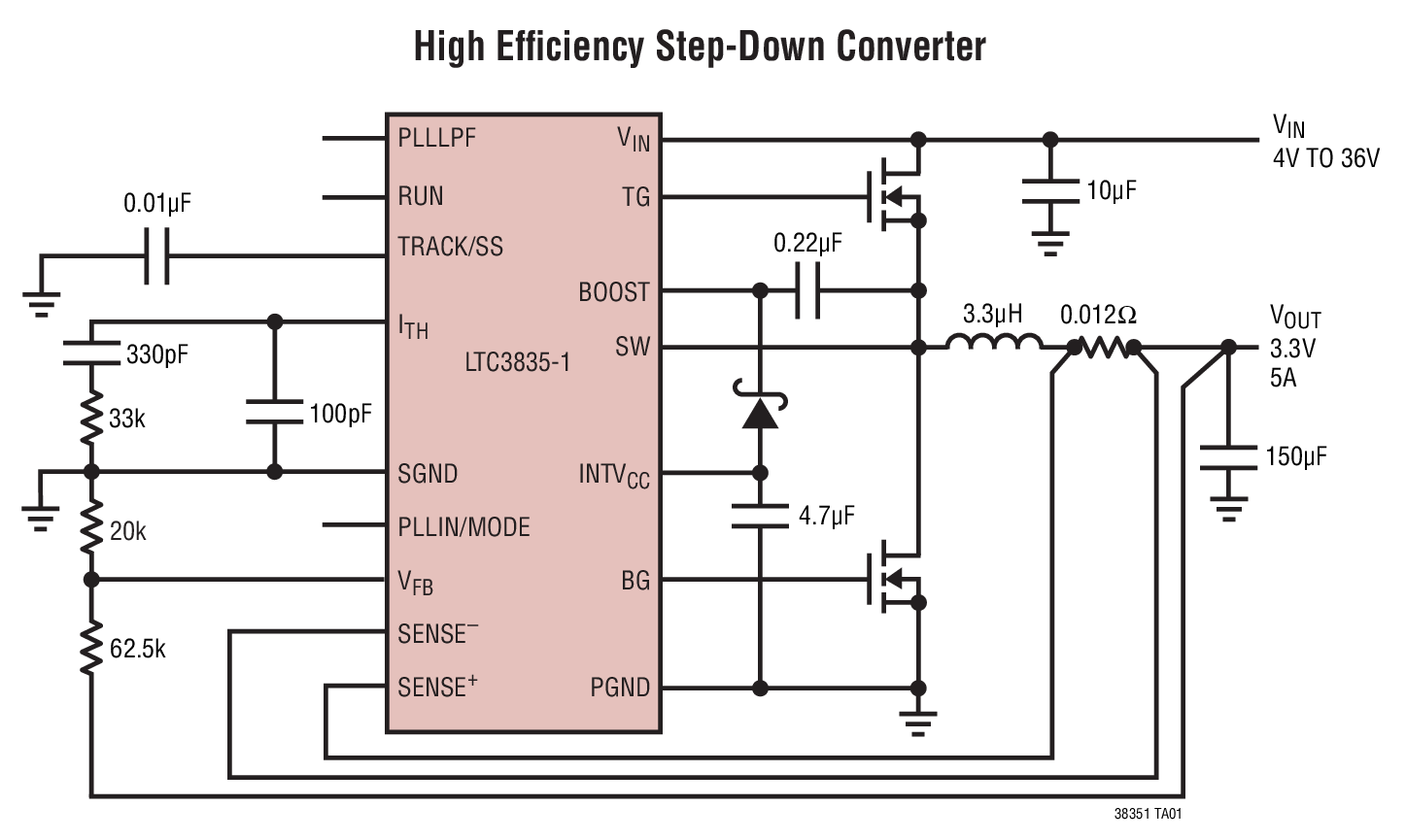

LTC3835-1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能な降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大650kHzまでのフェーズロック可能な周波数が可能です。

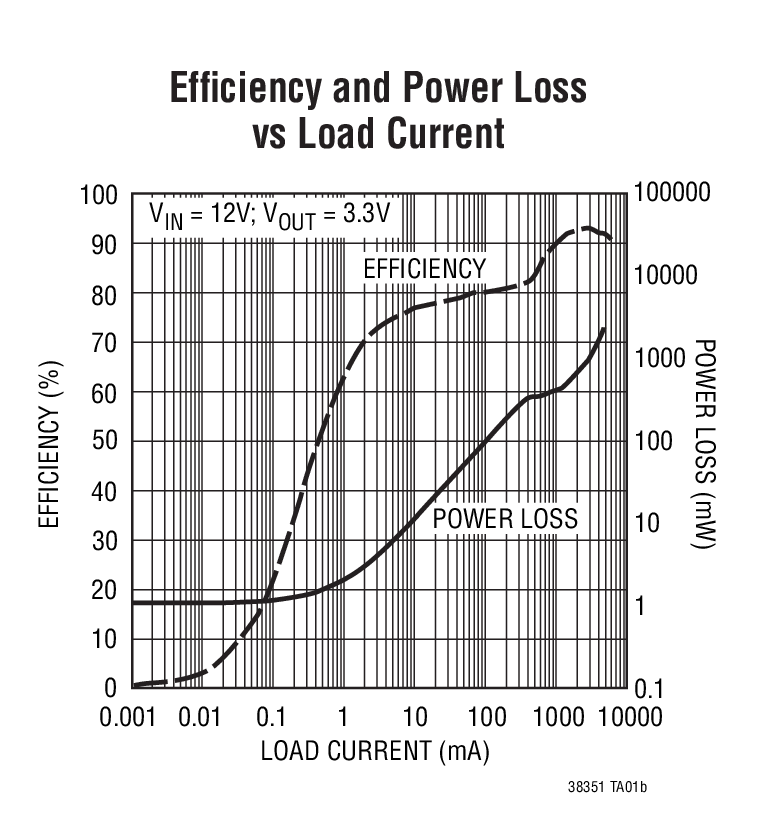

無負荷時の消費電流が80μAなので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3835-1は高精度0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。4V～36Vという広い入力電源範囲により、様々な種類のバッテリに対応します。
TRACK/SSピンにより、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFETの熱放散を制限します。
| CLKOUT/PHASMD | EXTVCC | PGOOD | Package | |
| LTC3835 | Yes | Yes | Yes | TSSOP-20, 4x5 QFN-20 |

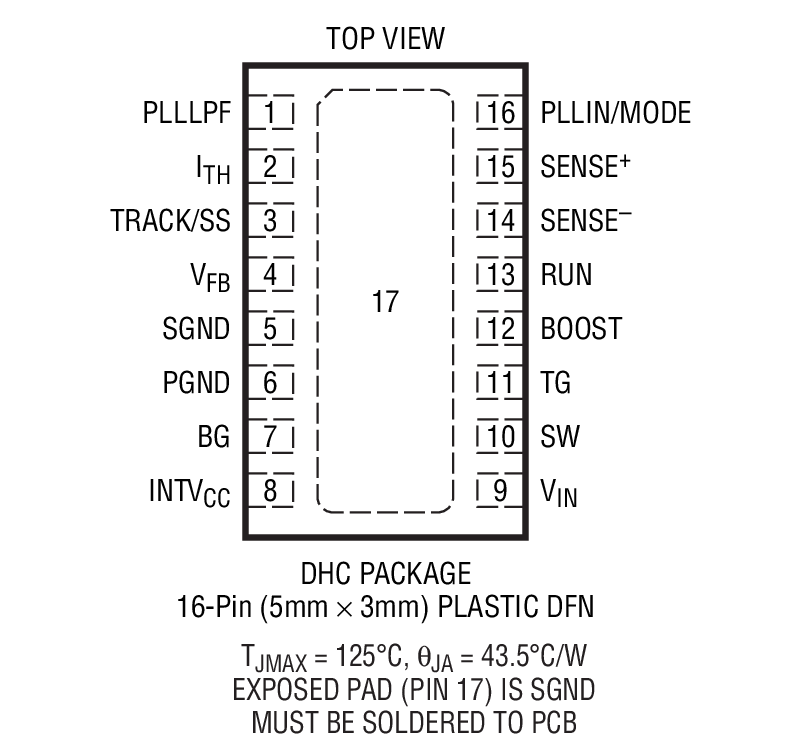

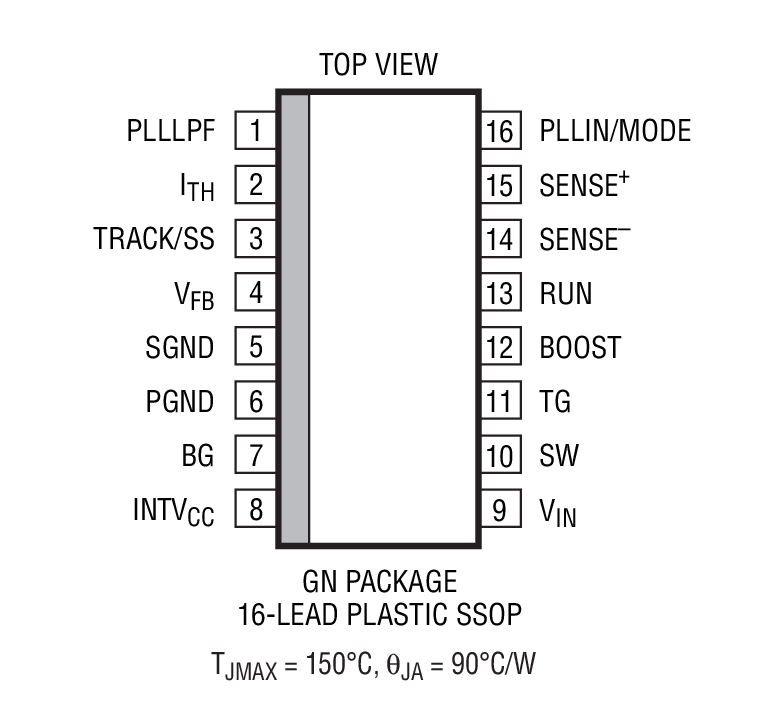

| LTC3835-1 | No | No | No | GN-16, 3x5 DFN-16 |
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

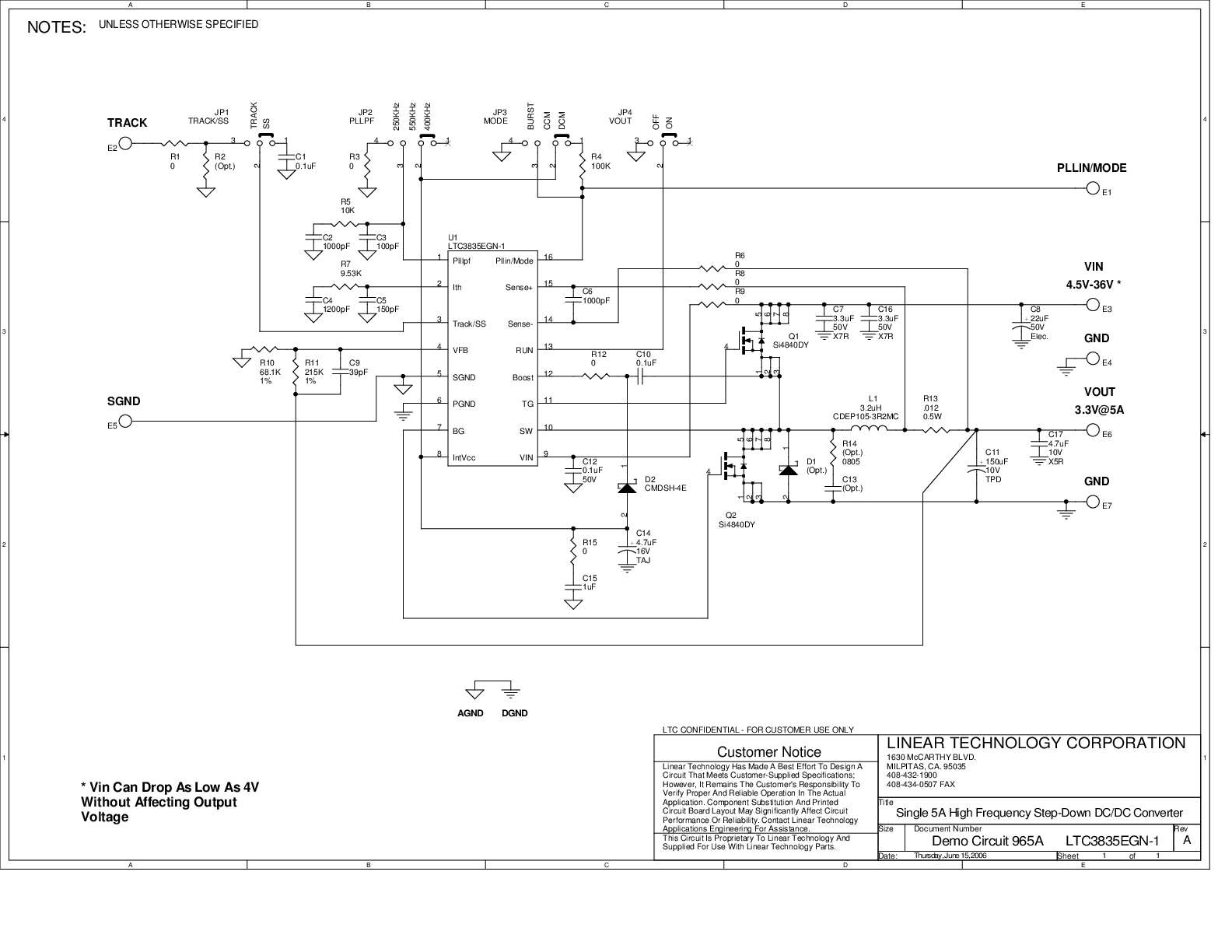

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3835
LTC3835-1
おすすめ製品
LTC3835-1 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3835EDHC-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3835EDHC-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3835EGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3835EGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3835IDHC-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3835IDHC-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3835IGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3835IGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
