LTC3830

低電圧動作向け高電力降圧同期整流式DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.66
特長
  • 3.3V~5Vから1.xV~3.xVの降圧アプリケーション向け高電力スイッチング・レギュレータ・コントローラ
  • 電流センス抵抗が不要
  • 低入力電源電圧:3V~8V
  • 最大デューティサイクル91%以上(全温度範囲)
  • すべてNチャネルの外付けMOSFET
  • 優れた出力レギュレーション:入力、負荷、温度の全範囲で±1%

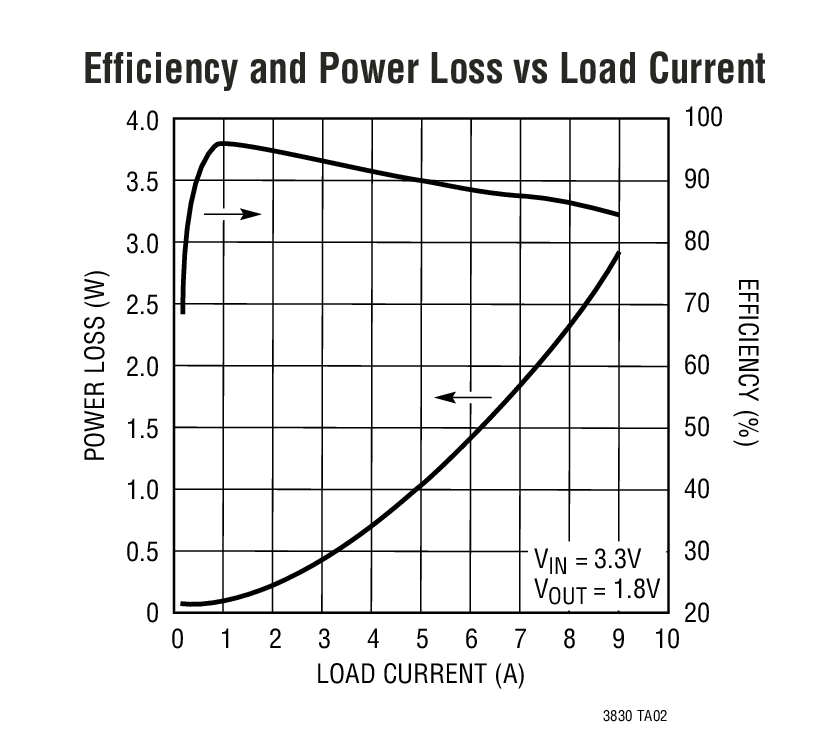

  • 高効率:95%以上が可能
  • 可変出力電圧または3.3V固定出力電圧(16ピン・バージョン)
  • プログラム可能な固定周波数動作:100kHz~500kHz
  • 外部クロックに同期可能
  • ソフトスタート機能(バージョンにより異なります)
  • 低いシャットダウン電流:<10μA
  • 熱保護機能
  • S8、S16およびSSOP-16パッケージ
製品概要
show more Icon

LTC3830/LTC3830-1は、3.3V~5Vから1.xV~3.xVの降圧アプリケーション向けに最適化された高電力、高効 率のスイッチング・レギュレータ・コントローラです。高精度の内部リファレンスと帰還システムにより、温 度、負荷電流、入力電圧の全範囲で±1%の出力レギュレーションを実現します。LTC3830/LTC3830-1はNチャネ ルMOSFETによる同期整流式スイッチング・アーキテクチャを採用しています。さらに、上側NチャネルFET のド レイン・ソース間抵抗を流れる出力電流を検知し、電流センス抵抗なしで可変電流制限を提供します。

LTC3830/LTC3830-1は全温度範囲にわたり、3Vという低入力電源電圧、91%以上の最大デューティサイクルで動 作します。これらのデバイスは固定周波数PWM発振器を内蔵しているので、出力リップルを低減できます。 200kHzの自走クロック周波数は、100kHz ~500kHzの範囲で外部調整することも、外部信号への同期も可能です 。LTC3830の消費電流は、シャットダウン・モードでは10μA以下まで低減されます。LTC3830-1は、シャットダ ウンの代わりにソフトスタート機能を搭載した点が、LTC3830 S8バージョンと異なります。

0.6Vの低出力電圧を特長とするピン・コンパチブルのDC/DCコンバータについては、LTC3832を参照してください 。


アプリケーション

  • CPU電源
  • マルチ・ロジック電源ジェネレータ
  • 配電アプリケーション
  • 高効率の電力変換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル

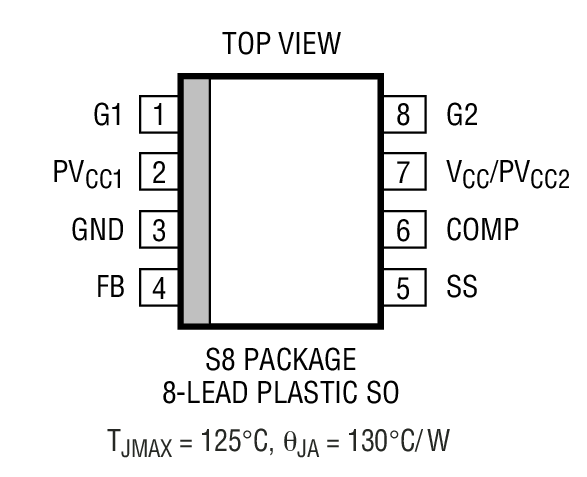

LTC3830-1ES8#PBF
  • HTML
  • HTML
LTC3830-1ES8#TRPBF
  • HTML
  • HTML

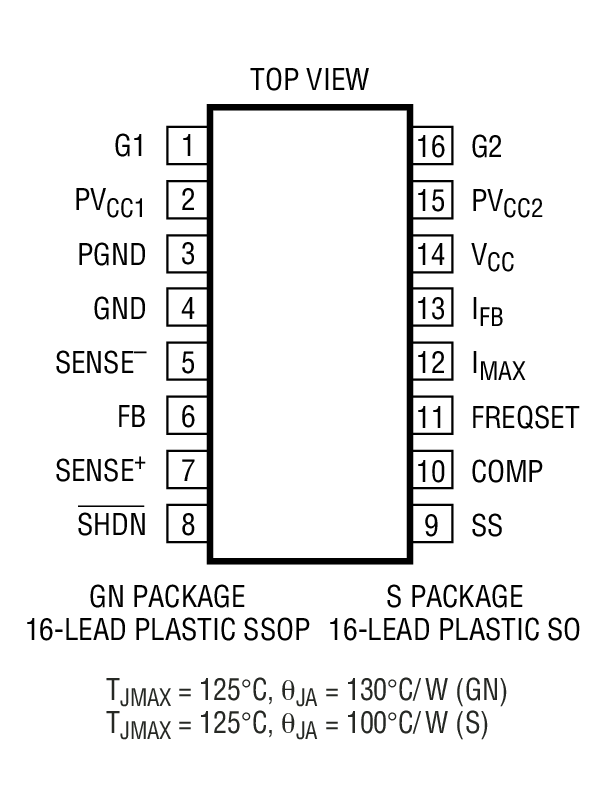

LTC3830EGN#PBF
  • HTML
  • HTML
LTC3830EGN#TRPBF
  • HTML
  • HTML
LTC3830ES#PBF
  • HTML
  • HTML
LTC3830ES#TRPBF
  • HTML
  • HTML

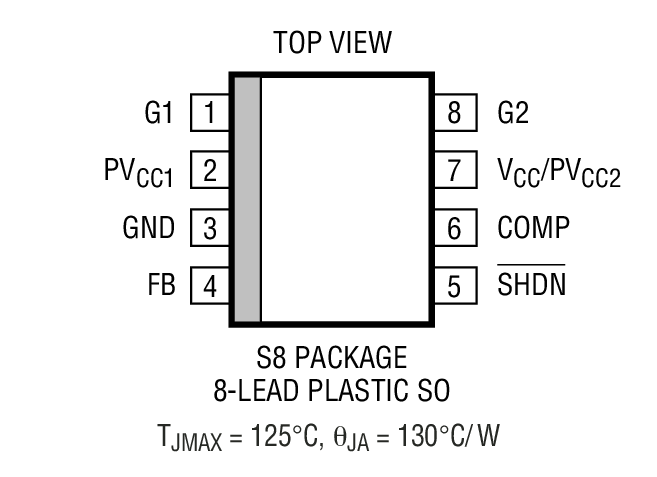

LTC3830ES8#PBF
  • HTML
  • HTML
LTC3830ES8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC3830-1ES8#PBF

製造中

LTC3830-1ES8#TRPBF

製造中

LTC3830ES8#PBF

製造中

LTC3830ES8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC3830-1ES8#PBF

製造中

LTC3830-1ES8#TRPBF

製造中

LTC3830ES8#PBF

製造中

LTC3830ES8#TRPBF

製造中

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3830EGN#PBF

製造中

LTC3830EGN#TRPBF

製造中

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LTC3830-1ES8#PBF

製造中

LTC3830-1ES8#TRPBF

製造中

LTC3830ES8#PBF

製造中

LTC3830ES8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC3830-1ES8#PBF

製造中

LTC3830-1ES8#TRPBF

製造中

LTC3830ES8#PBF

製造中

LTC3830ES8#TRPBF

製造中

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC3830EGN#PBF

製造中

LTC3830EGN#TRPBF

製造中

10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC493A

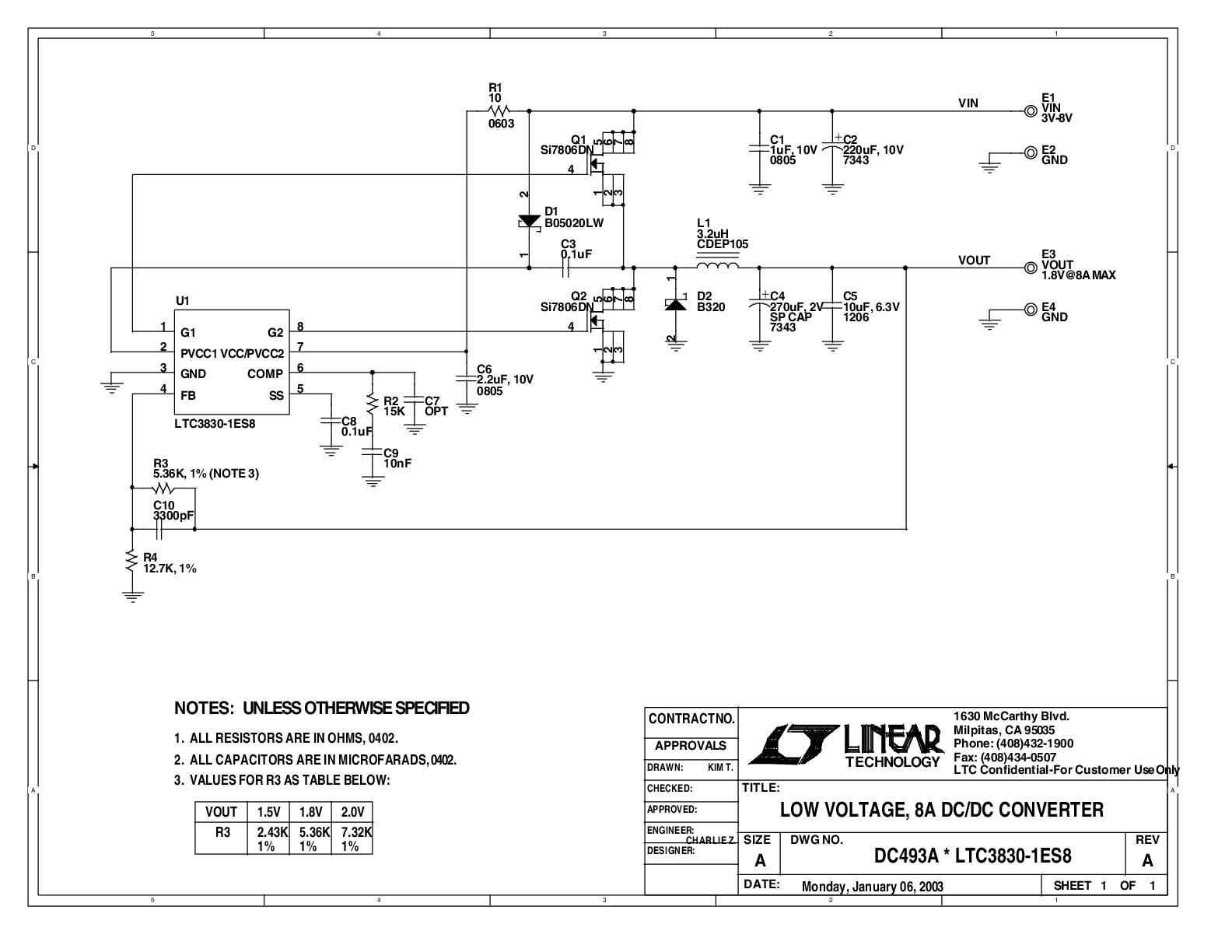

LTC3830-1ES8 | Low Voltage, 8A DC/DC Converter, VIN = 3V to 8V, VOUT = 1.8V @ 8A Max.

reference details image

DC469A

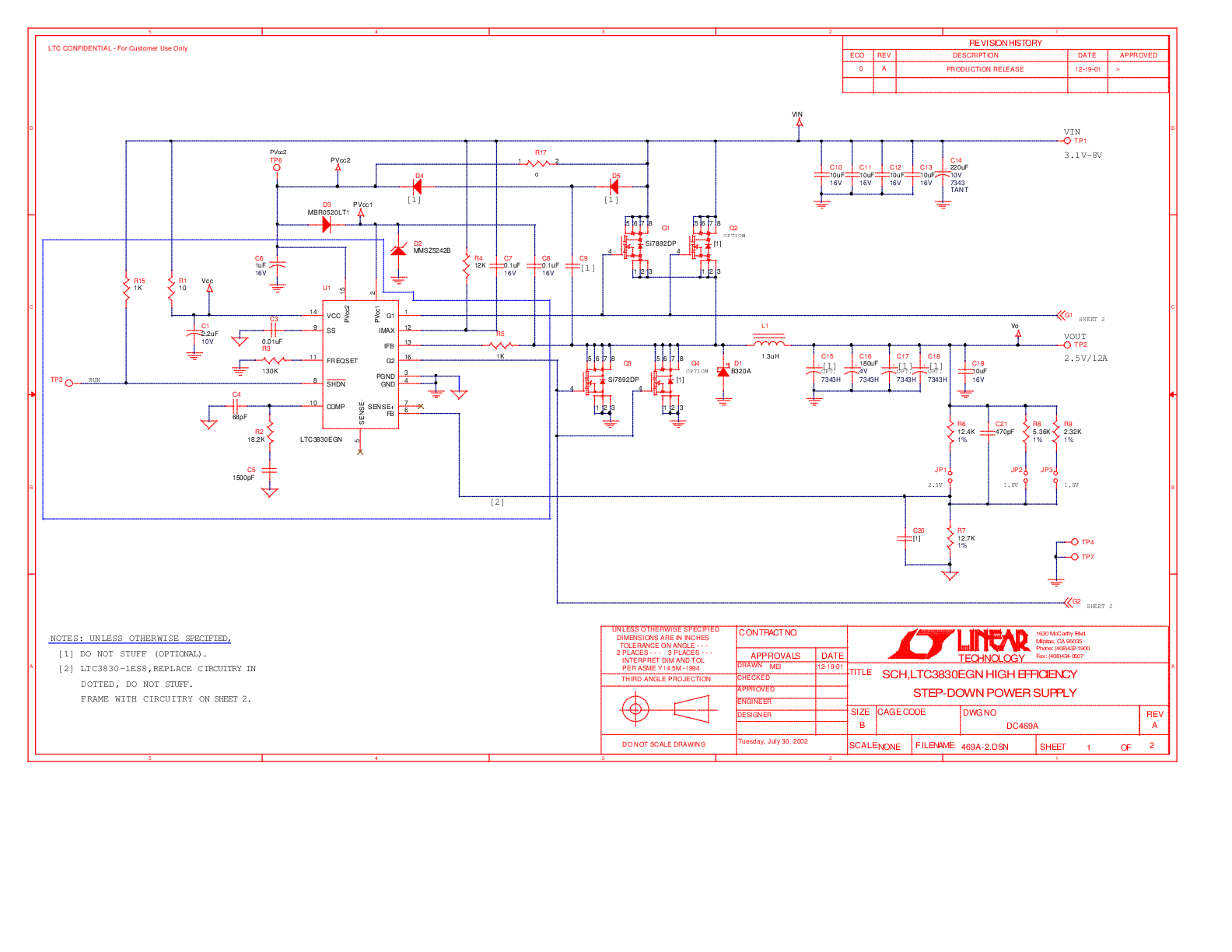

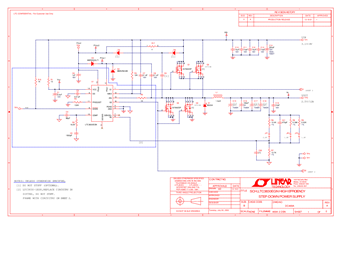

LTC3830EGN | High Efficiency Step-Down Power Supply, 3V to 8V Input, 2.5/1.8/1.5VOUT @ 15A
