製品概要
機能と利点
- 広い入力電圧範囲：4.5V～36V
- ±0.67%精度の0.6Vリファレンス電圧
- 出力電圧トラッキングが可能
- 真のリモート検出差動アンプ
- 検出抵抗はオプション
- 真の電流モード制御
- 200kHzで2%～90%デューティサイクル
- tON(MIN)＜100ns
- フェーズロック･ループ周波数同期
- 強力なデュアルNチャネルMOSFETドライバ
- サイクルごとの電流制限を調整可能
- スイッチング周波数を調整可能
- プログラム可能なソフトスタート
- 電流フォールドバック保護（起動時にディスエーブル）
- 出力過電圧保護
- マイクロパワー･シャットダウン：30μA
- パワーグッド出力電圧モニタがリファレンス入力ピンをトラッキング

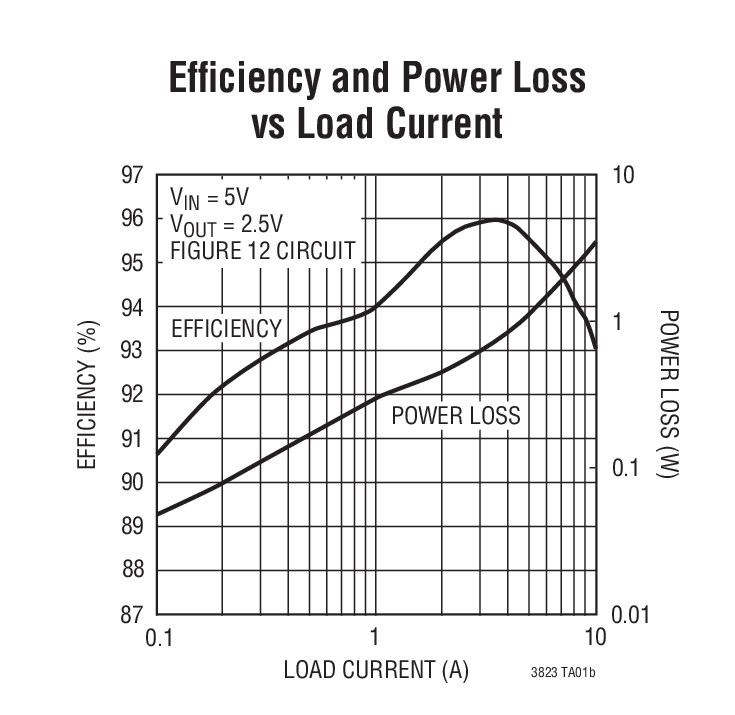

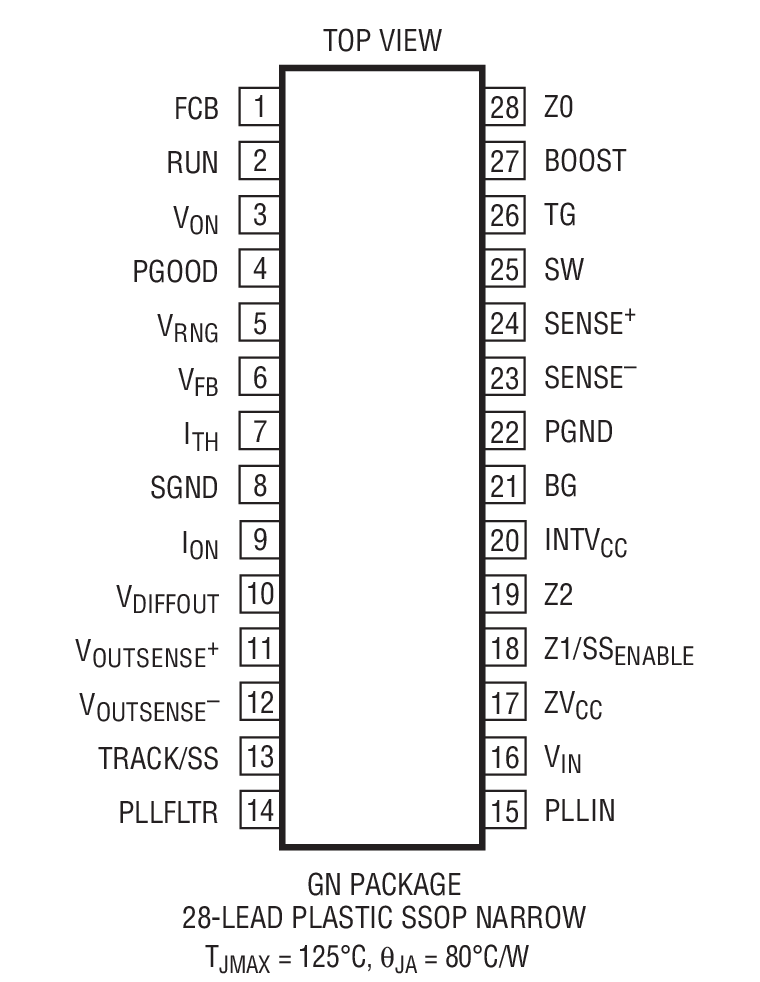

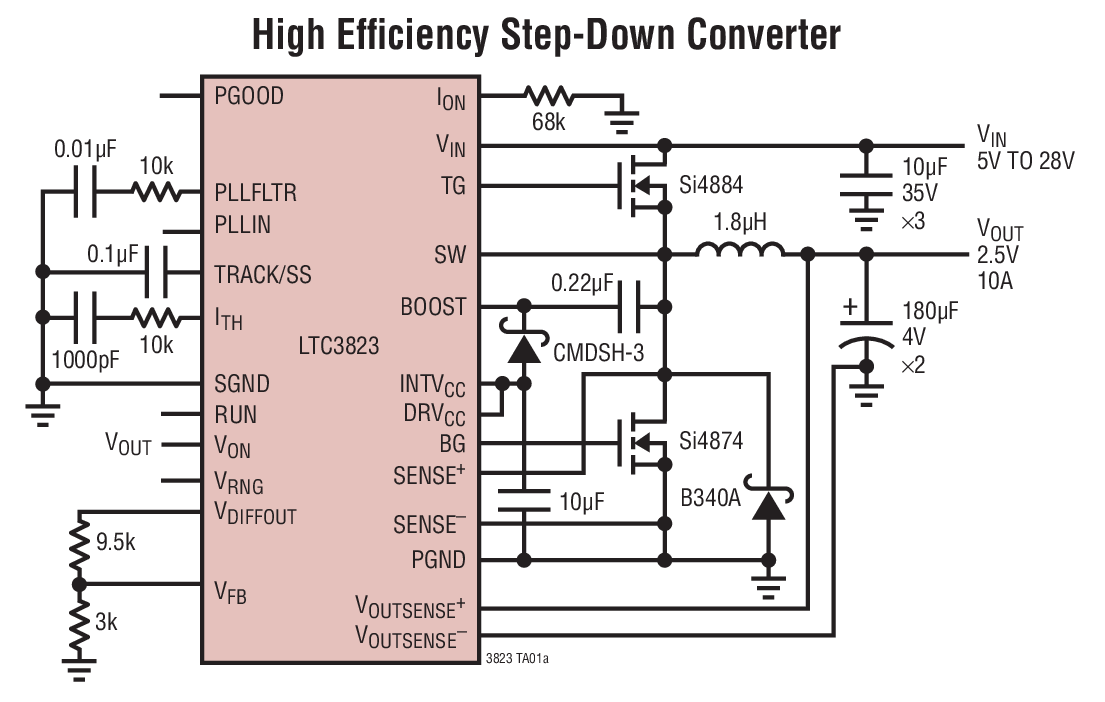

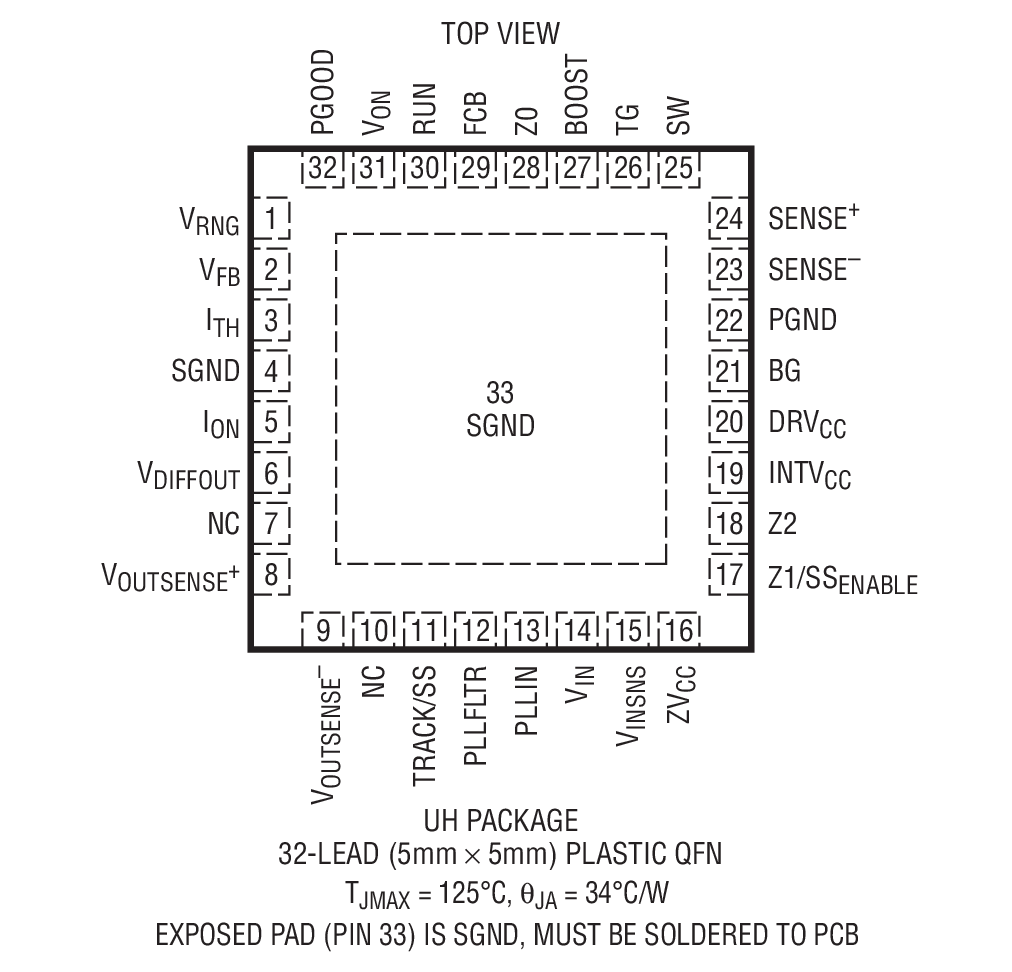

- (5mm×5mm)32ピンQFNおよび28ピン細型SSOPパッケージ
製品概要
LTC3823は、真の差動出力リモート検出と出力電圧の上昇/下降のトラッキングが可能な同期整流式降圧スイッチング･レギュレータ･コントローラです。このデバイスの先進機能と高精度リファレンスは、高性能サーバ、ASIC、コンピュータ･メモリ･システムへの電力供給に最適です。
LTC3823はオン時間が一定の谷電流モード制御アーキテクチャを採用し、検出抵抗なしで非常に低いデューティ･ファクタを実現することができます。動作周波数は外付け抵抗で選択され、入力電源電圧の変動に対して補償されます。このデバイスはフェーズロック･ループを内蔵しているので、外部クロックに同期可能です。
過電圧コンパレータと入力低電圧ロックアウトによって、フォールト保護を行います。レギュレータの電流制限は、ユーザがプログラム可能です。電源電圧範囲が広いので、36Vの高電圧を0.6Vの低電圧出力に降圧することができます。リモート検出を使用する場合、最大3.3Vの出力電圧が可能で、リモート検出を使用しない場合は最大でVINの90%までの出力電圧が可能です。外付けのソフトスタート･タイミング･コンデンサを使用して電源シーケンス制御を行います。
アプリケーション
- 配電システム
- サーバ電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

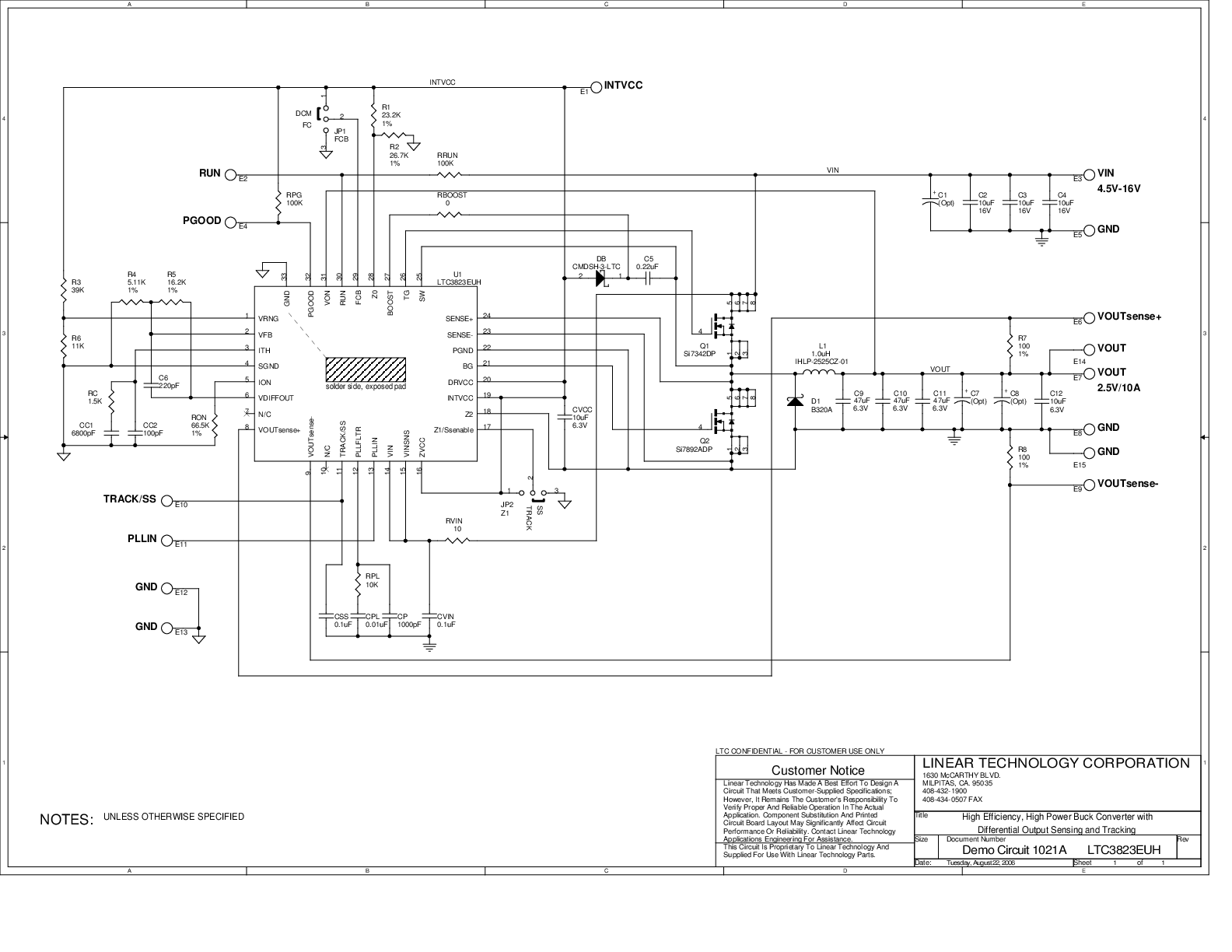

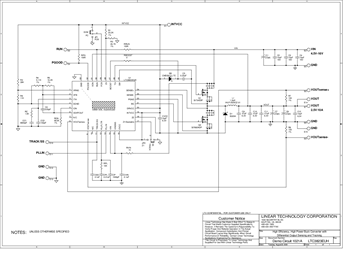

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3823
おすすめ製品
LTC3823 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3823EGN#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3823EGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3823EUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3823EUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3823IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3823IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3823IUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3823IUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
