LTC3811

高速デュアル・マルチフェーズ降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.48
特長
  • 固定周波数、ピーク電流モード制御
  • 全温度範囲で0.5%の出力精度を達成
  • 低VOUTアプリケーション(最大3.3V)に最適化
  • デュアルまたはシングル出力、マルチフェーズ動作
  • 広いVIN範囲:4.5V~30V動作
  • 高速差動リモートセンス・アンプ
  • インダクタDCRまたはセンス抵抗を使用可能
  • 調整可能なピーク電流センス電圧:24mV~85mV
  • 低デューティサイクル動作:tON(MIN)=65ns(標準)
  • 強力なゲートドライバを内蔵
  • 出力電圧ソフトスタート、トラッキングおよびシーケンシング
  • プログラム可能な負荷ラインにより、COUTを低減
  • クロック入出力によって最大12フェーズ動作が可能
  • 固定周波数動作:250kHz~750kHz
  • PLL同期:150kHz~900kHz
  • CCMまたはDCM動作を選択可能
  • 5mm×7mm QFNおよびG36パッケージ
製品概要
show more Icon

LTC3811は、最大3.3Vの出力電圧に最適化されたデュアルPolyPhase®同期整流式降圧スイッチング・レギュレータ・コントローラです。LTC3811は広帯域幅のエラーアンプと高速差動リモートセンス・アンプを内蔵しています。センス電圧は24mV~85mVの範囲でプログラムできるので、インダクタDCRまたはディスクリートのセンス抵抗のいずれかを使用できます。MODE/SYNC入力、CLKOUT出力ならびにPHASEMODE制御ピンを使用することによってマルチフェーズ動作が可能で、1フェーズ、2フェーズ、3フェーズ、4フェーズ、6フェーズまたは12フェーズの動作が可能です。

大きいゲートドライバを内蔵しているので、スイッチング損失を最小限に抑え、高電流アプリケーション向けに並列に接続された複数のパワーMOSFETを使用できます。

LTC3811の動作周波数は250kHz~750kHzの範囲でプログラム可能で、内部PLLを使用して外部クロックに同期することもできます。

LTC3811はトラッキングとシーケンシングが可能で、ソフトスタートは外付けコンデンサでプログラムされます。また、シャットダウンによって消費電流を20μAに低減します。


アプリケーション

  • ネットワーク・サーバ
  • 高電流ASIC電源
  • 低電圧配電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3811EG#PBF
  • HTML
  • HTML
LTC3811EG#TRPBF
  • HTML
  • HTML
LTC3811EUHF#PBF
  • HTML
  • HTML
LTC3811EUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3811EG#PBF

製造中

LTC3811EG#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3811EG#PBF

製造中

LTC3811EG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

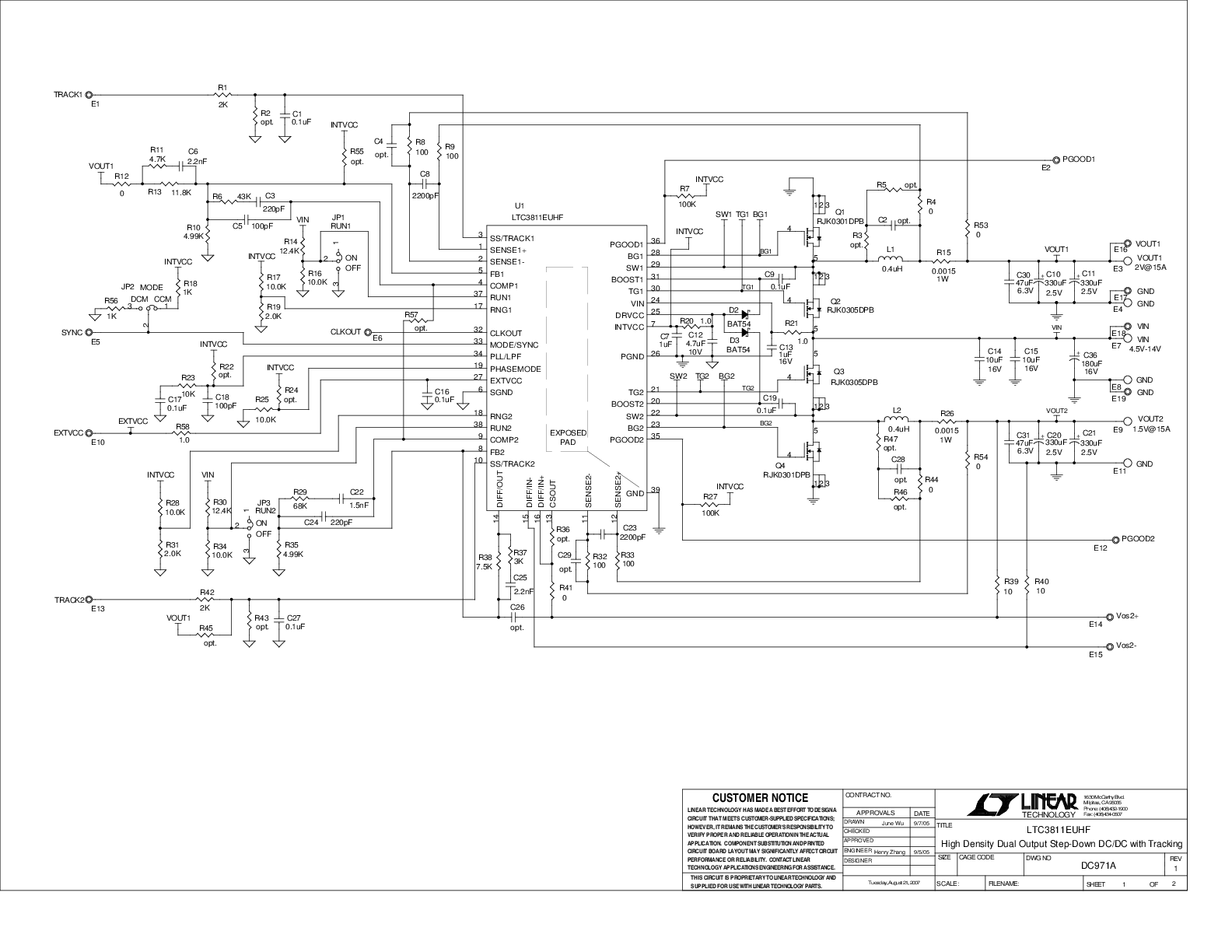

DC971A

LTC3811EUHF Demo Board | 4.5V < VIN < 14V, VOUT: 2V/15A, 1.5V/15A

zoom

DC971A

LTC3811EUHF Demo Board | 4.5V < VIN < 14V, VOUT: 2V/15A, 1.5V/15A

LTC3811EUHF Demo Board | 4.5V < VIN < 14V, VOUT: 2V/15A, 1.5V/15A

製品の詳細

Demonstration circuit 971 is a high current density supply featuring the dual-output, 2-phase synchronous buck regulator LTC3811. The input voltage of the demo board is designed from 4.5V to 14V. The outputs are 2V/15A and 1.5V/15A. The output voltages can be programmed with different start-up tracking modes. All the critical power and controller IC circuits on the DC971 board are within a 1.45” × 0.9” “drop-in” PCB layout space. The outputs can be easily configured to have two separated output voltages or a single high current output voltage with two phases in paralleling.
