LTC3778

製造中

動作範囲の広い No RSENSE™ 降圧コントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：4V～36V
  • 検出抵抗が不要
  • 真の電流モード制御
  • 200kHzでデューティ・サイクル2%～90%
  • tON(MIN) ≤ 100ns
  • セラミックCOUTで安定
  • デュアルNチャネルMOSFET同期ドライブ
  • パワーグッド出力による電圧モニタ
  • ±1%精度の0.6Vリファレンス
  • 調整可能な電流制限
  • 調整可能なスイッチング周波数
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • オプションの短絡シャットダウン・タイマ
  • マイクロパワー・シャットダウン：IQ ≤ 30μA
  • 1mmの20ピンTSSOPパッケージ

LTC3778はコンピュータ・メモリ用電源や自動車用電源などのDC/DC電源用の同期整流式降圧スイッチング・レギュレータ・コントローラです。このコントローラは谷電流制御アーキテクチャを採用し、検出抵抗なしで非常に低いデューティ・サイクルが可能です。動作周波数は外付け抵抗で選択され、多様なVINおよびVOUTに対して補償されています。

不連続モード動作時は、軽負荷時に高い効率を維持します。また、強制連続制御ピンは、ノイズやRF干渉を低減するとともに、メイン出力の負荷が小さい場合に2次巻線レギュレーションをサポートできます。SENSE+ピンとSENSE–ピンは、オプションの検出抵抗か同期MOSFETを介して真のKelvin 検知を行います。

フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡シャットダウン･タイマにより、フォルト保護を行います。また、外付けのタイミング･コンデンサを使用して、電源シーケンシング・ソフトスタートが可能です。レギュレータの電流制限レベルは、ユーザが設定可能です。電源電圧範囲が広く、入力電圧4V～36V、出力電圧0.6V ～（0.9）VINで動作可能です。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ、PDA
  • バッテリ・チャージャ
  • 分散給電システム
  • DDRメモリ電源
  • 自動車用DC電源
LTC3778
動作範囲の広い No RSENSE™ 降圧コントローラ

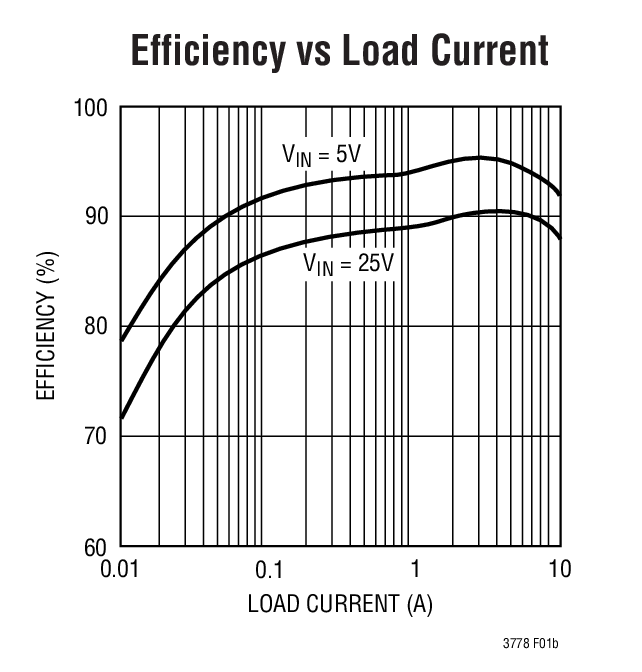

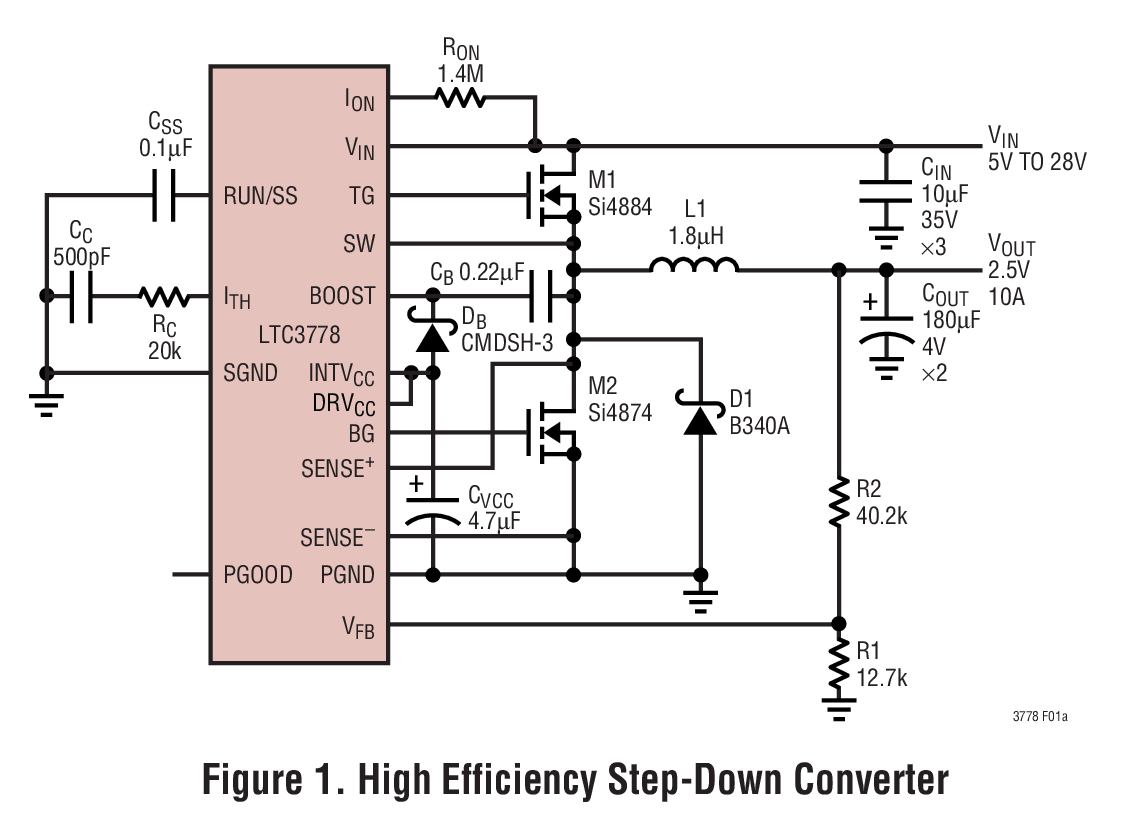

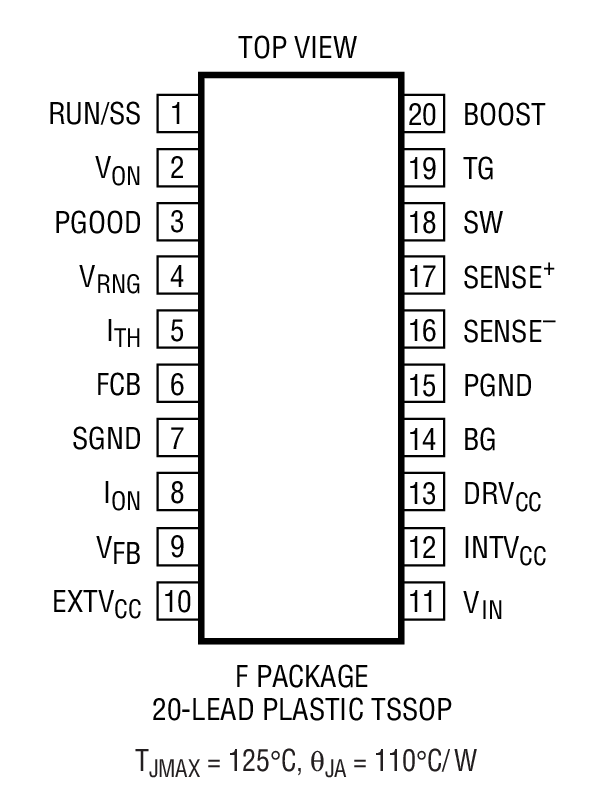

Figure 1. High Efficiency Step-Down Converter Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3778
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC389A-B

LTC3778EF | High Efficiency Notebook CPU Power Supply, Low Voltage Tualatin, VIN = 7.5V - 24V, VCORE = 1.15V/15Amax + VID

今すぐ購入 詳細を表示

製品詳細

DC389A-B: Demo Board for LTC3778 Wide Operating Range, No RSENSE Step-Down Controller.

eval board
schematic 2
DC389A-A

LTC3778EF | High Efficiency Notebook CPU Power Supply, Mobile Tualatin, VIN = 7.5V - 24V, VCORE = 1.4V/23Amax + VID

今すぐ購入 詳細を表示

製品詳細

DC389A-A: Demo Board for LTC3778: Wide Operating Range, No RSENSE Step-Down Controller.

eval board
schematic 3
DC389A-C

LTC3778EF | High Efficiency Notebook CPU Power Supply, Ultra Low Voltage Tualatin, VIN = 7.5V - 24V, VCORE = 1.1V/13Amax + VID

今すぐ購入 詳細を表示

製品詳細

DC389A-C: Demo Board for LTC3778 Wide Operating Range, No RSENSE Step-Down Controller.
DC389A-B
LTC3778EF | High Efficiency Notebook CPU Power Supply, Low Voltage Tualatin, VIN = 7.5V - 24V, VCORE = 1.15V/15Amax + VID

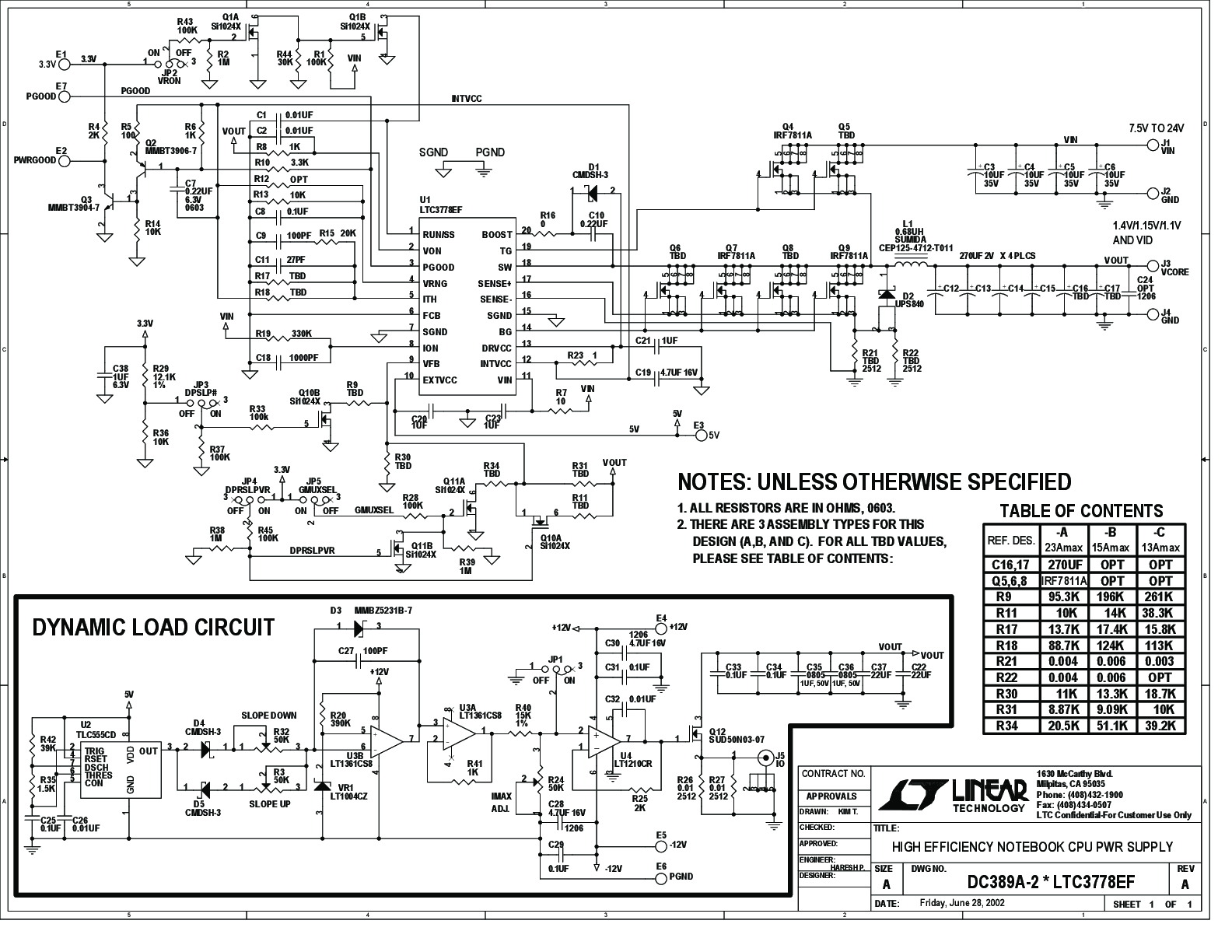

DC389A-A - Schematic
DC389A-A
LTC3778EF | High Efficiency Notebook CPU Power Supply, Mobile Tualatin, VIN = 7.5V - 24V, VCORE = 1.4V/23Amax + VID
DC389A-A - Schematic
DC389A-C
LTC3778EF | High Efficiency Notebook CPU Power Supply, Ultra Low Voltage Tualatin, VIN = 7.5V - 24V, VCORE = 1.1V/13Amax + VID
DC389A-A - Schematic
