LTC3774

1mΩ未満のDCRで検出するためのデュアル、マルチフェーズ電流モード同期整流式コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.54
機能
  • 1mΩ未満のDCRによる電流検出
  • パワー・ブロック、DRMOSまたは外付けゲート・ドライバおよびMOSFETと組み合わせて動作
  • 位相制限およびN+1個の位相重複をサポート
  • プログラム可能なDCR温度補償
  • 全温度範囲での全DC出力誤差:±0.75%(最大)
  • デュアル差動リモート出力電圧検出アンプ
  • 位相同期可能な固定周波数範囲:200kHz~1.2MHz
  • 入力電圧範囲:4.5V~38V
  • 出力電圧範囲:0.6V~3.5V
  • プリバイアスされた出力までのスムーズな起動をサポート
  • プログラム可能なソフトスタートまたは出力電圧トラッキング
  • 一時中断モード/出力過電流からの穏やかな回復
  • 36ピン(5mm × 6mm)QFNパッケージ
製品概要
show more Icon

LTC3774は、パワー・ブロック、DRMOSまたは外付けゲート・ドライバおよびパワーMOSFETを駆動するデュアルPolyPhase®電流モード同期整流式降圧スイッチング・レギュレータ・コントローラです。このデバイスは、電流検出信号の信号対ノイズ比を高めるリニアテクノロジー独自の技法を採用しているので、DC巻線抵抗が非常に小さいインダクタを電流検出素子として使用することにより、効率を最大にしてジッタを減らすことができます。

電流検出電圧の最大値は10mV~30mVの範囲でプログラム可能です。低オフセットの高速リモート検出差動アンプと0.6Vの高精度リファレンスにより、4.5V~38Vと電圧範囲の広い入力電源から0.6V~3.5Vの範囲の正確な出力電圧を実現します。出力短絡または出力過電流からの穏やかな回復により、出力のオーバーシュートが最小限に抑えられます。Burst Mode®動作、連続導通モード、およびパルス・スキップ・モードがサポートされています。一定の動作周波数は、外部クロックに同期させるか、200kHz~1.2MHzの範囲内で直線的にプログラムすることによって得られます。最大で6つのLTC3774コントローラを並列に接続することにより、1、2、3、4、6、8または12相の動作が可能です。

LTC3774は、5mm × 6mmの36ピンQFNパッケージで供給されます。


アプリケーション

  • コンピュータ・システム
  • 通信システムおよびデータ通信システム
  • 産業用機器
  • DC電力配分システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3774EUHE#PBF
  • HTML
  • HTML
LTC3774EUHE#TRPBF
  • HTML
  • HTML
LTC3774IUHE#PBF
  • HTML
  • HTML
LTC3774IUHE#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2002A

LTC3774EUHE Demo Board | Dual Buck Controller, 7V ≤ VIN ≤ 14, VOUT1 = 1.2V @ 30A, VOUT2 = 1.5V @ 30A

zoom

DC2002A

LTC3774EUHE Demo Board | Dual Buck Controller, 7V ≤ VIN ≤ 14, VOUT1 = 1.2V @ 30A, VOUT2 = 1.5V @ 30A

LTC3774EUHE Demo Board | Dual Buck Controller, 7V ≤ VIN ≤ 14, VOUT1 = 1.2V @ 30A, VOUT2 = 1.5V @ 30A

製品の詳細

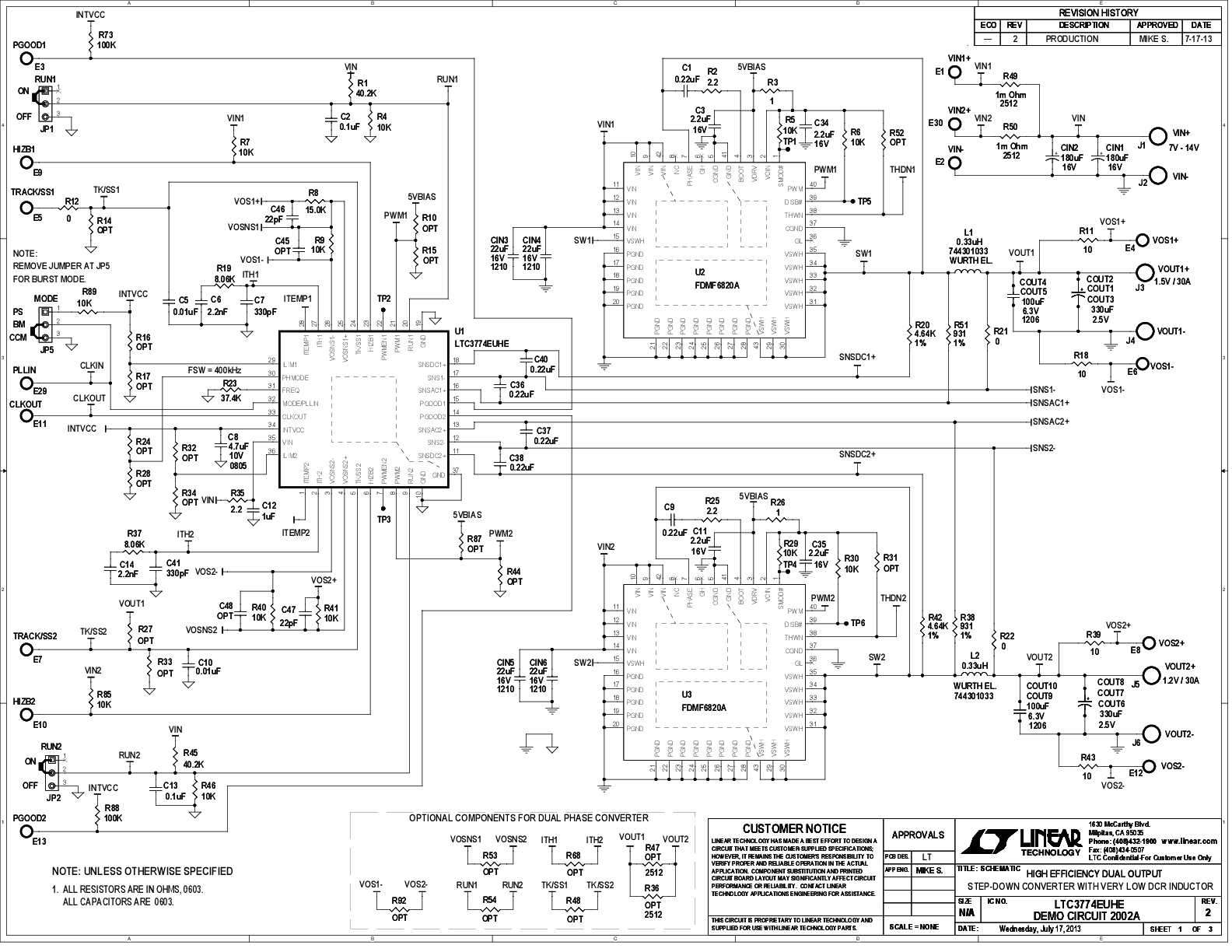

Demonstration circuit DC2002A is a dual output synchronous buck converter featuring the LTC3774EUHE. The demo board supplies two rails of 1.5V / 30A and 1.2V / 30A. The power stage for each rail consists of a 0.33μH 0.32mΩ DCR inductor with a 11mm × 11mm footprint and a 6mm × 6mm DrMOS driven by the PWM outputs of the LTC3774EUHE at a switching frequency of 400kHz.



reference details image

DC2111A-A

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 90A

zoom

DC2111A-A

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 90A

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 90A

製品の詳細

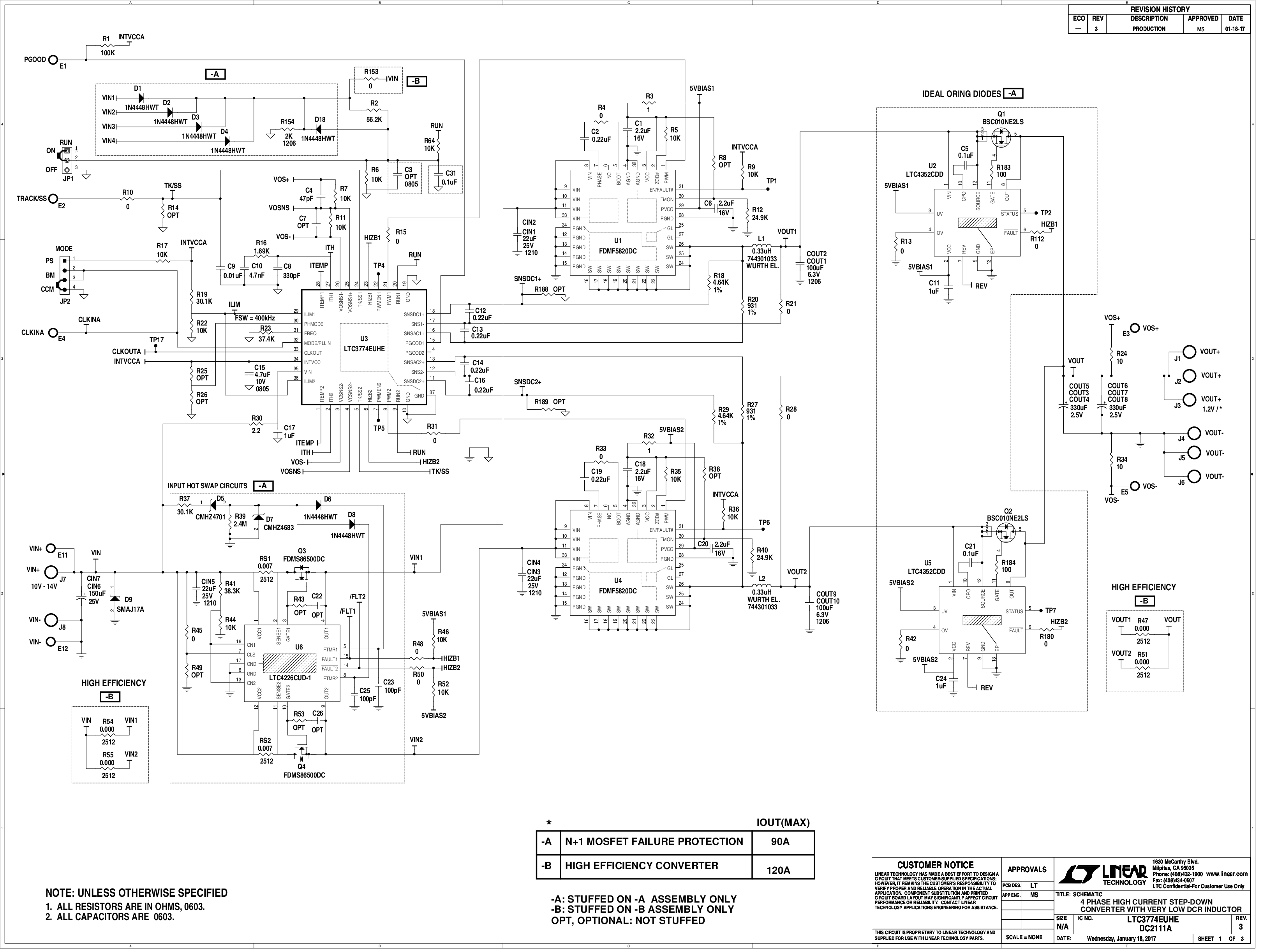

Demonstration circuit DC2111A-A features the LTC3774 in a 4-phase, high output current step-down converter with sub-mΩ DCR sensing. This high performance converter provides 1.2V @ 90A with N+1 MOSFET failure protection and operates at a switching frequency of 400kHz over an input voltage range of 10V to 14V. The 5mm × 5mm DrMOS and 0.33μH/0.325mΩ inductor provide high efficiency while supplying 30A per phase.

reference details image

DC2111A-B

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 120A

zoom

DC2111A-B

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 120A

LTC3774EUHE Demo Board | Synchronous Buck Controller, 4-Phase (LTC3774 ×2), 10V ≤ VIN ≤ 14V, VOUT = 1.2V @ 120A

製品の詳細

Demonstration circuit DC2111A-B features the LTC3774 in a 4-phase, high output current step-down converter with sub-mΩ DCR sensing. This high performance, high efficiency converter provides 1.2V @ 120A and operates at a switching frequency of 400kHz over an input voltage range of 10V to 14V. The 5mm × 5mm DrMOS and 0.33μH/0.325mΩ inductor provide high efficiency while supplying 30A per phase.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
