LTC3773

Triple Output Synchronous 3-Phase DC/DC Controller with Up/Down Tracking

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.72
特長
  • Current Mode Controller with On-board MOSFET Drivers
  • Programmable Power Up/Down Tracking
  • Wide VIN Range: 3.3V to 36V (VCC = 5V)
  • ±1% 0.6V VFB Accuracy Over Temperature
  • Power Good Output Voltage Monitor
  • Phase-Lockable or Adjustable Frequency: 160kHz to 700kHz
  • OPTI-LOOP® Compensation Minimizes COUT
  • Current Foldback and Overvoltage Protection
  • Selectable Continuous, Discontinuous or Burst Mode® Operation at Light Load
  • Programmable Phase Operation
  • Available in 5mm × 7mm QFN and 36-Lead
  • SSOP Packages
製品概要
show more Icon

The LTC3773 is a high performance, 3-phase, triple output synchronous step-down switching regulator controller with output voltage power up/down tracking capability. The controller allows for sequential, coincident or ratiometric tracking.

This 3-phase controller drives its output stages with 120° phase separation at frequencies of up to 700kHz per phase minimizing the RMS input current. Light load efficiency can be maximized by using selectable Burst Mode operation. The 0.6V precision reference supports output voltages from 0.6V to 5V.

Fault protection features include output overvoltage, input undervoltage lockout plus current foldback under short-circuit or overload conditions.

Applications

  • Servers, Telecom, Industrial Power Supplies
  • General Purpose Multiple Rail DC/DC
  • FPGA and DSP Requirements

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3773EG#PBF
  • HTML
  • HTML
LTC3773EG#TRPBF
  • HTML
  • HTML
LTC3773EUHF#PBF
  • HTML
  • HTML
LTC3773EUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3773EG#PBF

製造中

LTC3773EG#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3773EG#PBF

製造中

LTC3773EG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC908A

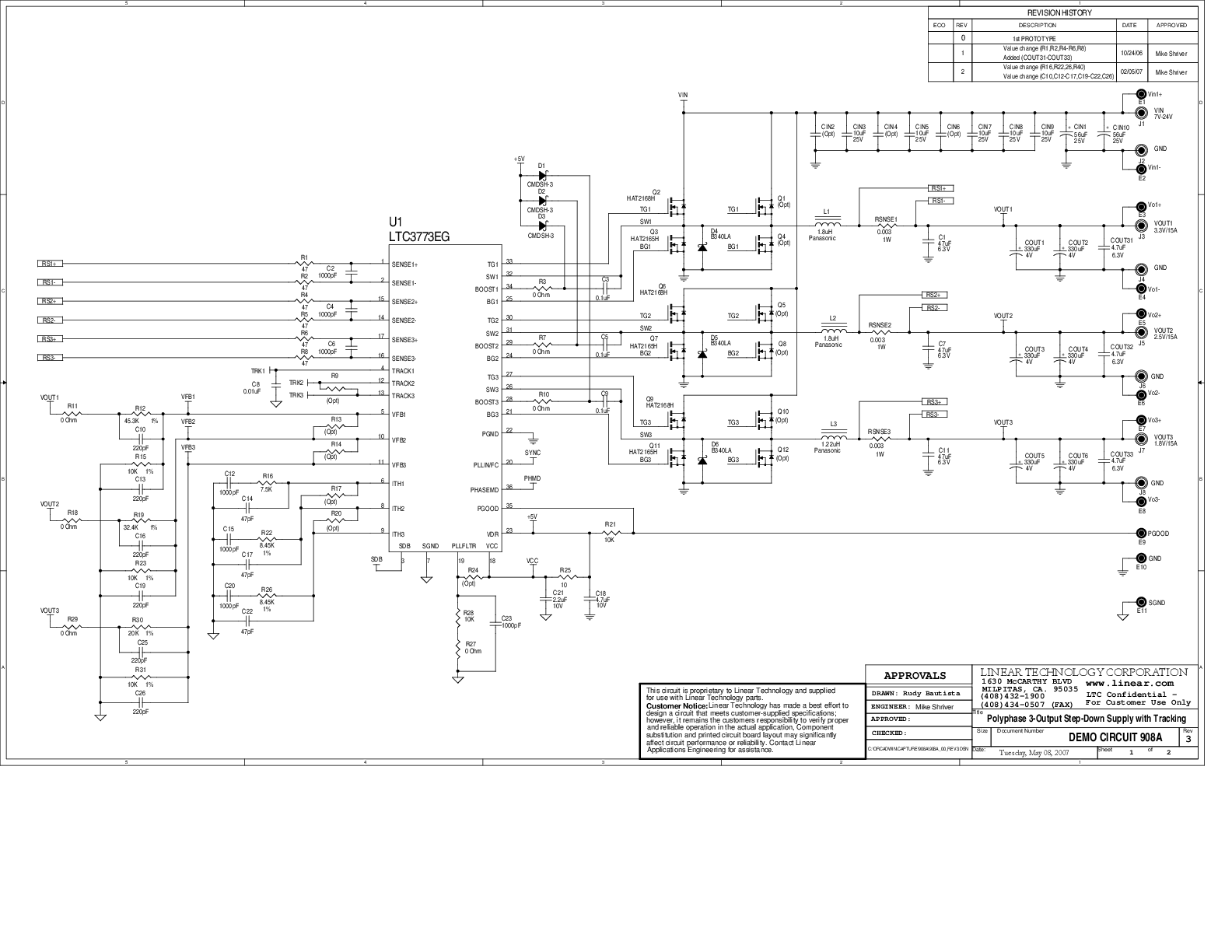

LTC3773EG Demo Board | (SSOP) 3-Phase, 7V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 15A, VOUT2 = 2.5V @ 15A, VOUT3 = 1.8V @ 15A

zoom

DC908A

LTC3773EG Demo Board | (SSOP) 3-Phase, 7V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 15A, VOUT2 = 2.5V @ 15A, VOUT3 = 1.8V @ 15A

LTC3773EG Demo Board | (SSOP) 3-Phase, 7V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 15A, VOUT2 = 2.5V @ 15A, VOUT3 = 1.8V @ 15A

製品の詳細

Demonstration circuit 908 is a high efficiency and high density supply featuring the 3-output, 3-phase synchronous buck regulator LTC3773 in the SSOP-36 package. The input voltage range of the demo board is designed for 7V to 24V, though the LTC3773 controller can take up to 36VMAX VIN. The outputs of this board are 3.3V @ 15A, 2.5V @ 15A and 1.8V @ 15A.

reference details image

DC913A

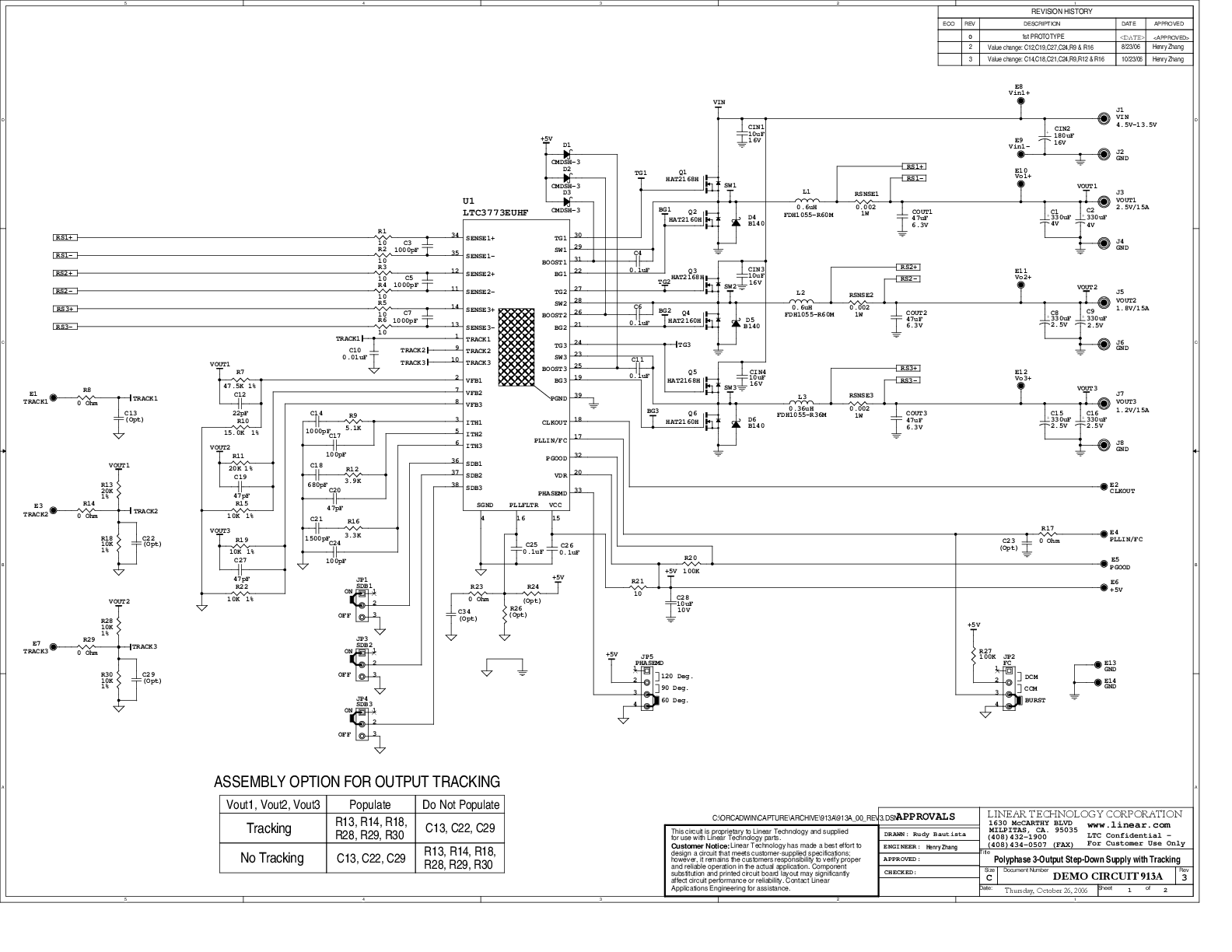

LTC3773EUHF Demo Board | (QFN) 3-Phase, 4.5V ≤ VIN ≤ 13.5V, VOUT1 = 2.5V @ 15A, VOUT2 = 1.8V @ 15A, VOUT3 = 1.2V @ 15A
