製品概要
機能と利点
- MOSFETドライバを搭載した3フェーズ電流モード・コントローラ
- ±5%精度の出力電流マッチングにより、熱性能ならびにインダクタとMOSFETのサイズを最適化
- 4.5V ≤ VCC ≤ 7V；4.5V ≤ VIN ≤ 32V
- 差動アンプがVOUTを高精度検知
- 入出力容量を低減
- 電源によるノイズを低減
- 1.1V～1.85Vでプログラム可能なVID DAC（VRM9.0/9.1）
- ±10%のパワーグッド出力インジケータ
- フェーズあたり250kHz～600kHzのPLL固定周波数
- PWM、ステージシェッディング、またはバーストモード動作
- OPTI-LOOP®補償により、COUTを最小化
- 調整可能なソフトスタート電流ランプ
- 無効化オプション付きの短絡シャットダウン・タイマ
- 過電圧ソフト・ラッチ

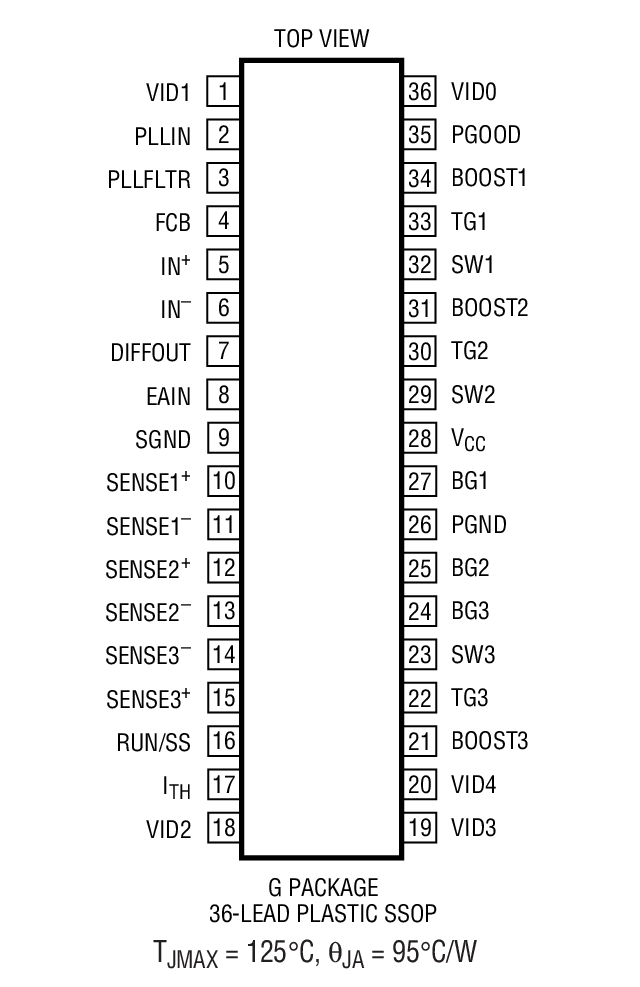

- 小型36ピン細型（0.209インチ）SSOPパッケージ

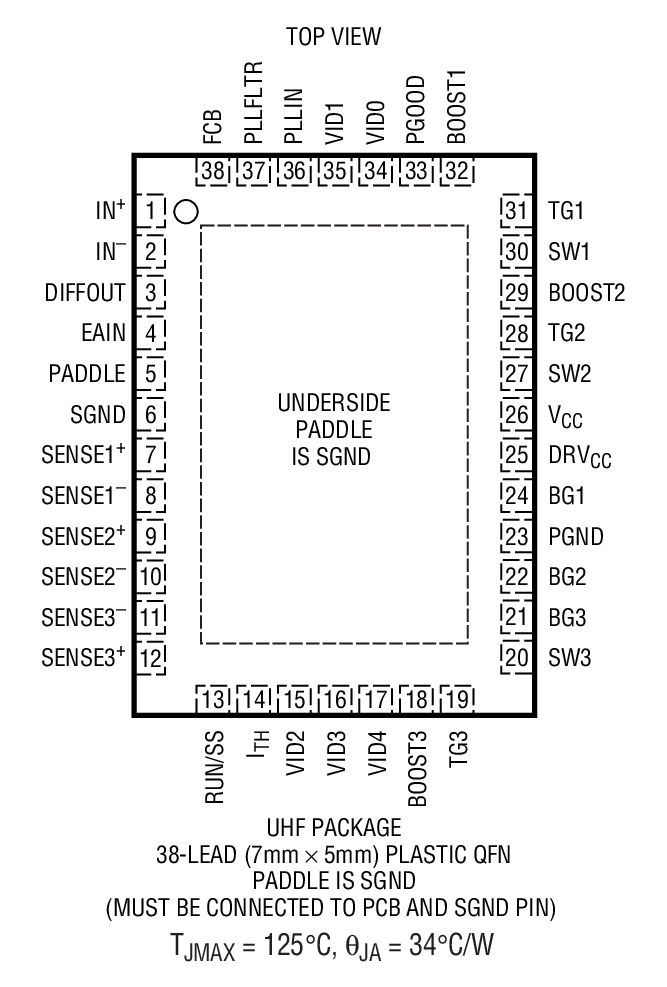

- QFN 5mm×7mm 38ピン・パッケージ
製品概要
LTC3732はフェーズロック可能な固定周波数アーキテクチャですべての外付けNチャネル・パワーMOSFET段をドライブする、Polyphase®同期整流式降圧スイッチング・レギュレータ・コントローラです。この3フェーズ・コントローラはフェーズあたり最大600kHzの周波数で出力段を120°位相をずらしてドライブすることによって、入力と出力両方のフィルタ・コンデンサのRMS電流損失を最小限に抑えます。 3フェーズ技法により、基本周波数を実効的に3倍し、過渡応答を改善すると同時に、高効率で容易な熱設計が可能なように最適化された周波数で各コントローラを動作させることができます。また、出力ステージシェッディングとバーストモードのいずれかを選択することにより、軽負荷時の効率を最適化できます。
差動アンプは、負荷ポイントの出力電圧のハイサイドおよびローサイドに対して真のリモート・センスを行います。
ソフトスタートと無効化可能な時限短絡シャットダウンにより、MOSFETと負荷を保護します。また、フォールドバック電流回路によって、短絡時または過負荷時に外付けMOSFETを保護します。
アプリケーション
- デスクトップ・コンピュータ
- 高性能ノートブック・コンピュータ
- 高出力電流DC/DC電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R384 Reliability Data3/26/2018PDF18 K
-

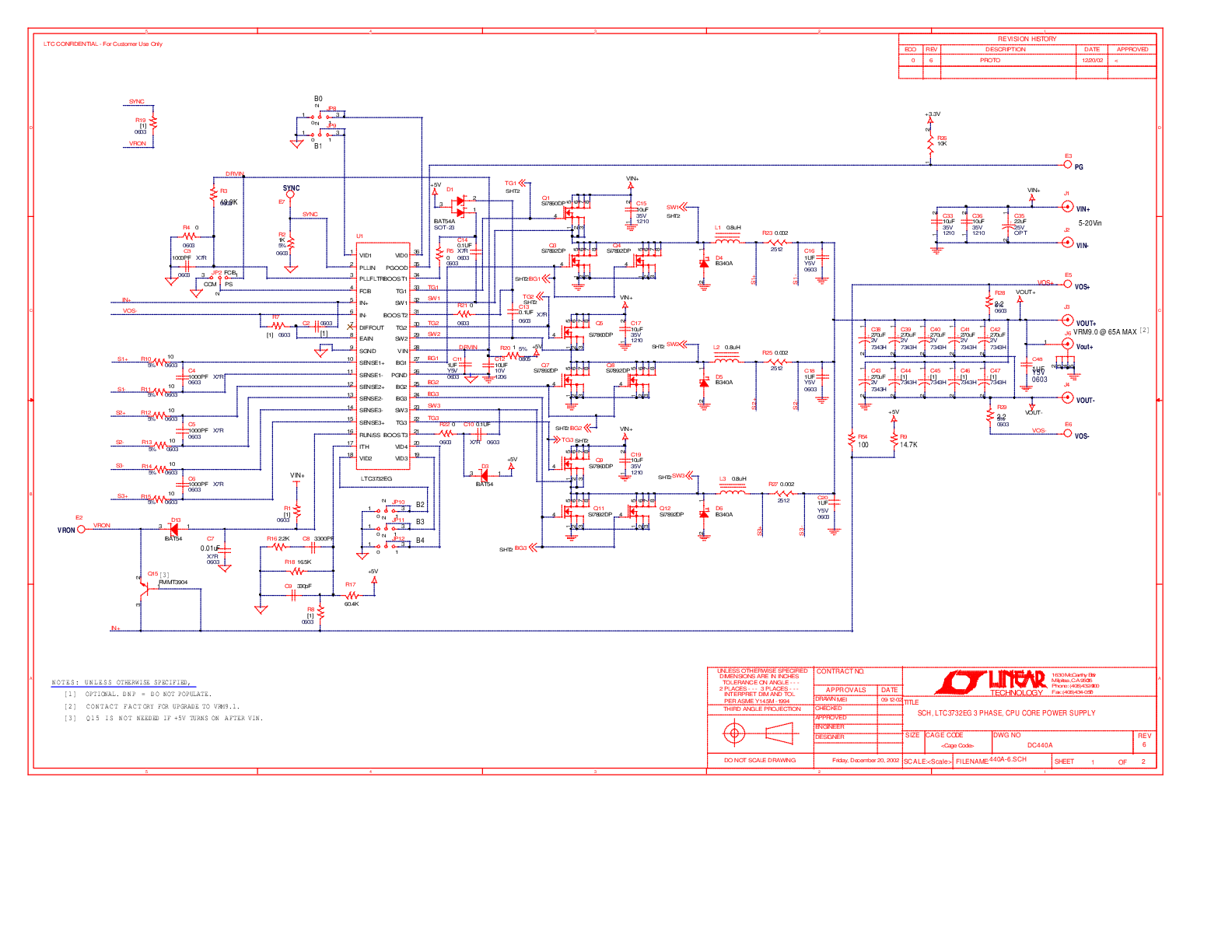

DC440A - Demo Manual9/24/2009PDF615K
