LTC3731H

製造中

3フェーズ、600kHz同期整流式降圧スイッチング・レギュレータ・コントローラ

データシート

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$6.56

Viewing:

製品の詳細

MOSFETドライバ内蔵の3フェーズ電流モード・コントローラ
±5%精度の出力電流マッチングにより、熱性能ならびにインダクタとMOSFETのサイズを最適化
最大140℃の温度範囲で±2%のV_REF精度を実現
電源によるノイズを低減
±10%パワーグッド出力インジケータ
フェーズあたり225kHz～680kHzのPLL固定周波数
PWM、Stage Shedding^™、またはBurst Mode^®動作
OPTI-LOOP^{^®}補償によりC_OUTを最小化
調整可能なソフトスタート電流ランプ
無効化オプション付きの短絡シャットダウン・タイマ
過電圧ソフトラッチ
調整可能な低電圧ロックアウト・スレッショルド
最大12フェーズ動作まで選択可能な出力

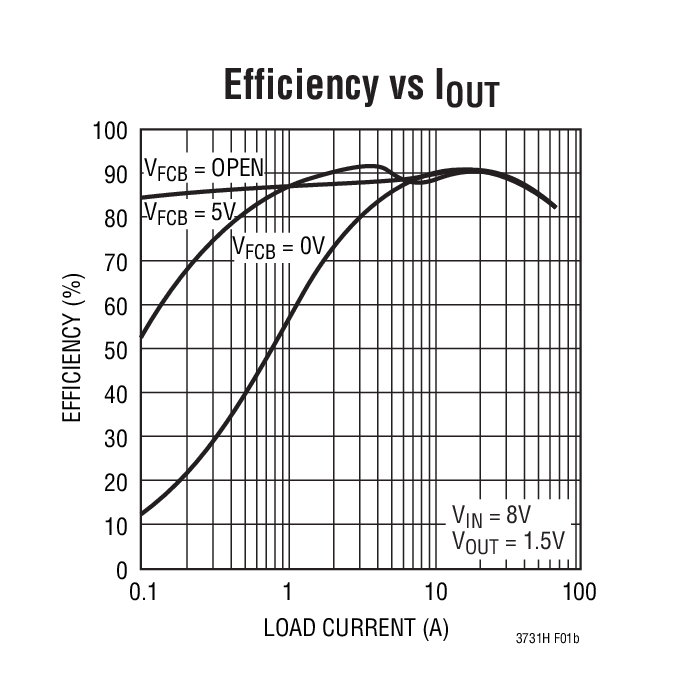

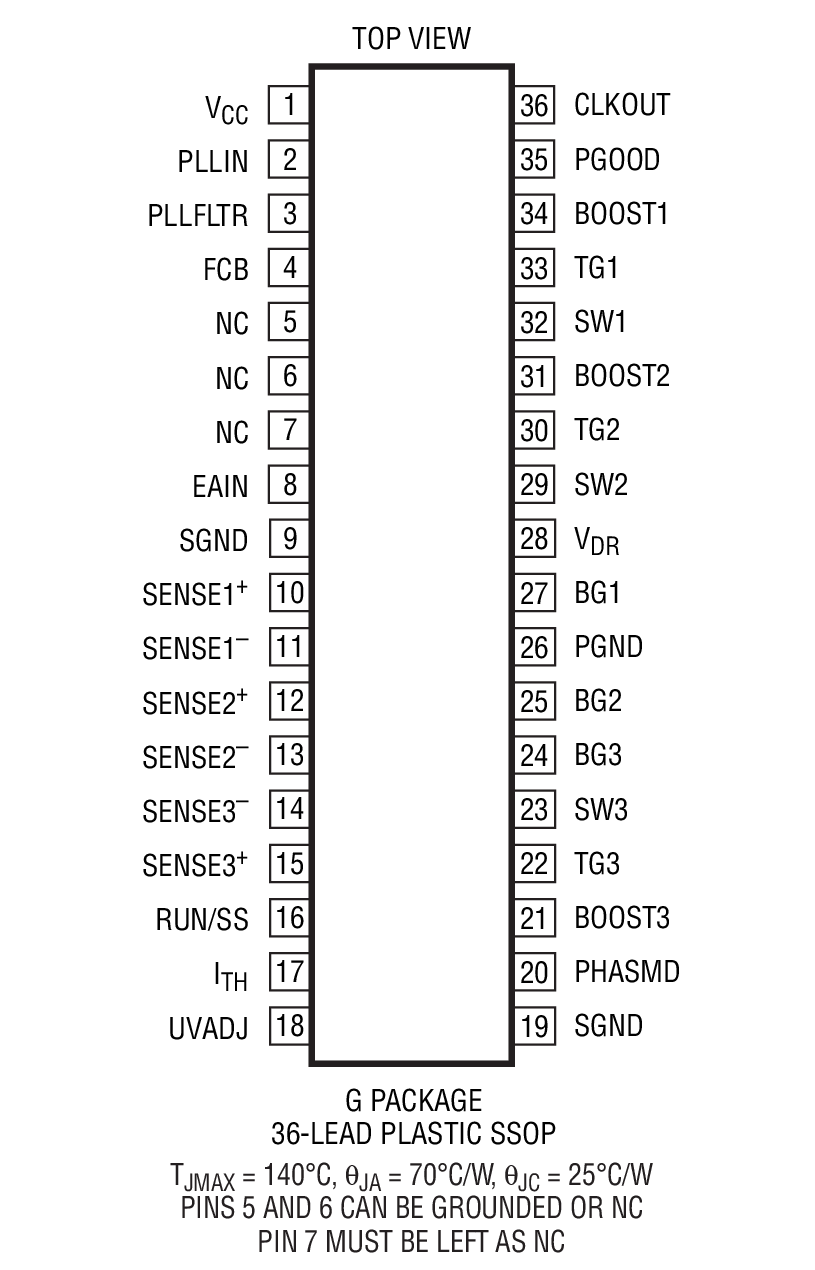

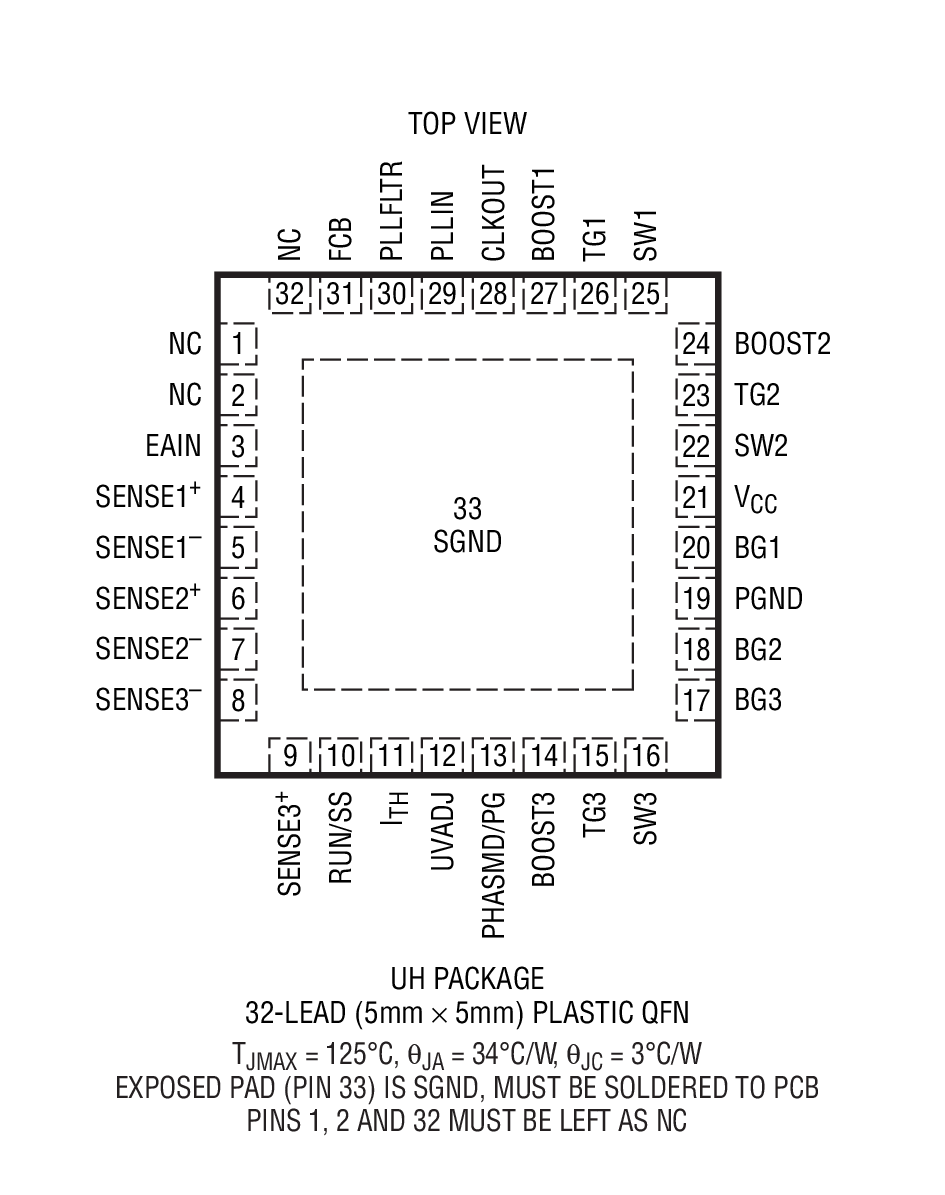

36ピン細型（0.209"）SSOPおよび5mm×5mm QFNパッケージ

製品モデル: 4
1Ku当たりの価格: 最低価格：$6.56

ドキュメント

データシート 2

LTC3731H: 3-Phase, 600kHz, Synchronous Buck Switching Regulator Controller Data Sheet 05/25/2010

LTC3731H: 3フェーズ、600kHz同期整流式降圧スイッチング・レギュレータ・コントローラデータシート 07/30/2010

信頼性データ 1

R384 Reliability Data 03/26/2018

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3731HG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3731HG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3731HUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3731HUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

11 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
		PCN19_0266_Form Material_Report Detailed Parts List
LTC3731HG#PBF	製造中
LTC3731HG#TRPBF	製造中
1 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3731HUH#PBF	製造中
LTC3731HUH#TRPBF	製造中

これは最新改訂バージョンのデータシートです。
